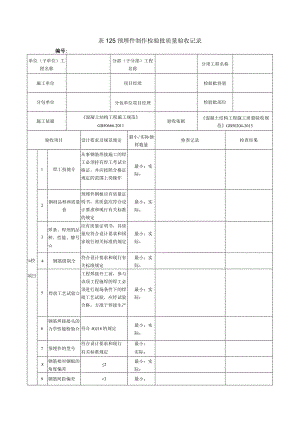

表125预埋件制作检验批质量验收记录.docx

表125预埋件制作检验批质量验收记录编号:单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目经理检验批容量分包单位分包单位项目经理检验批部位施工依据混凝土结构工程施工规范GB50666-2011验收依据混凝土结构工程施工质量验收规范GB50204-2015验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果控项日1焊工技能介从事钢筋焊接施工的焊工必须持有焊工考试合格证，并应按照合格证规定的范围上岗操作最小：实际：2钢材品种和质量食预埋件钢板应有质量证明书，其质量应符合设计要求和现行有关标准的规定最小：实际：3焊条、焊剂的品种、性能、牌号应有质量证明书，其质量应符合设计要求和国家现行相关标准的规定最小：实际：4钢筋级别仝符合设计要求和现行有关标准规定最小：实际：5焊前工艺试验工程焊接开工前，参与该项工程施焊的焊工必须进行现场条件下的焊接工艺试验，应经试验合格，方准于焊接生产最小：实际：6钢筋焊接接头的力学性能检验介符合JGJ18的规定最小：实际：7预埋件的型号符合设计要求和现行有关标准规定最小：实际：8钢筋相对钢板的角度偏差2最小：实际：9钢筋间距偏差±3最小：实际：10穿孔塞焊符合JGJ18的规定最小实际11构造要求符合16G362要求最小实际12钢材品种和质量钢材应有质量证明书，其质量应符合设计要求和现行有关标准的规定最小：实际：13焊条电弧焊采用HPB300钢筋时角焊缝焊脚高度不得小于钢筋直径的50%最小：实际：采用HPB300以外钢筋时角焊缝焊脚高度不得小于钢筋直径的60%最小：实际：埋弧压力焊或埋弧螺柱焊钢筋直径W18mm时焊包高度23最小：实际：钢筋直径20mm时焊包高度24最小：实际：14吊环或吊钩弯曲半径Q235HPB300NO.5d最小：实际：HRB400、HRB4OOExHRBF400、HRBF400E直径在6-25弯曲半径22d最小实际直径在28-40弯曲半径22.5d最小实际直径大于40-50弯曲半径23d最小实际IIRB500、HRBF500直径在6-25弯曲半径23d最小实际直径在28-40弯曲半径3.5d最小实际直径大于40-50弯曲半径妾4d最小实际般项01钢板外观质量表面应无焊痕、明显凹陷和损伤最小：实际：2接头焊缝外观质量焊缝表面不得有气孔、夹渣和肉眼可见的裂纹；咬边深度不大于0.5mm最小：实际：3钢板平整偏差3最小：实际：4型钢埋件挠曲不大于1/1000型钢埋件长度,且不大于5mm最小：实际：5预埋件尺寸偏差+10-5最小实际6螺栓及螺纹长度偏差+10-0最小实际7预埋管的椭圆度不大于1%预埋管直径最小实际8溢浆孔直径、中心线偏差±3最小实际9吊钩、吊环钢材外观质量表面应无焊痕、明显凹陷和损伤最小实际10吊钩、吊环长度偏差±10最小实际施工单位检查结果班组长：分包单位项目质检员：项目部质检员：年月日监理单位验收结论专业监理工程师：年月日填表说明1、检验批容量填写:接头的个数2、最小/实际检查数量栏中，实际检查数量：接头实际检查的个数,最小数量填写：本验收规范条款中规定的检查数量。3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
