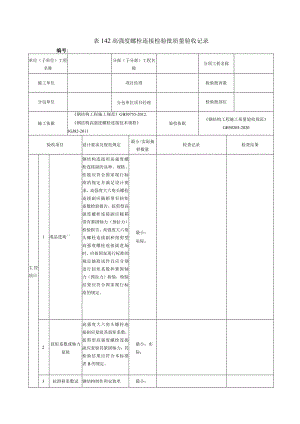

表142高强度螺栓连接检验批质量验收记录.docx

表142高强度螺栓连接检验批质量验收记录编号:单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目经理检验批容量分包单位分包单位项目经理检验批部位施工依据钢结构工程施工规范GB50755-2012.钢结构高强度螺栓连接技术规程JGJ82-2011验收依据钢结构工程施工质量验收规范GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项日1成品进场钢结构连接用高强度螺栓连接副的品种、规格、性能应符合国家现行标准的规定并满足设计要求。高强度大六角头螺栓连接副应随箱带有扭矩系数检验报告，扭剪型高强度螺栓连接副应随箱带有紧固轴力（预拉力）检验报告。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副进场时，应按国家现行标准的规定抽取试件且应分别进行扭矩系数和紧固轴力（预拉力）检验，检验结果应符合国家现行标准的规定。最小：实际：2扭矩系数或轴力复验高强度大六角头螺栓连接副应复验其扭矩系数，扭剪型高强度螺拴连接副应复验其紧固轴力，其检验结果应符合本标准表B的规定。最小：实际：3抗滑移系数试钢结构制作和安装单最小：验介位应分别进行高强度螺栓连接摩擦面（含涂层摩擦面）的抗滑移系数试验和复验，现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应满足设计要求。实际：4涂层摩擦面钢材表面处理涂层摩擦面钢材表面处理应达到Sa2½,涂层最小厚度应满足设计要求。最小：实际：5高强度螺栓连接副终拧高强度螺栓连接副应在终拧完成Ih后、48h内进行终拧质量检查，检查结果应符合标准GB50205的规定。最小：实际：6扭剪型高强度螺栓连接副终拧对于扭剪型高强度螺栓连接副，除因构造原因无法使用专用板手拧掉梅花头者外，螺栓尾部梅花头拧断为终拧结束。未在终拧中拧掉梅花头的螺栓数不应大于该节点螺栓数的5%,对所有梅花头未拧掉的扭剪型高强度螺栓连接副应采用扭矩法或转角法进行终拧并做标记，且按本标准第6.3.3条的规定进行终拧质量检查。最小：实际：般项目1成品包装众高强度大六角头螺栓连接副、扭剪型高强螺拴连接副应按包装箱配套供货。包装箱上应标明批号、规格、数量及生产日期。螺栓、螺母、垫圈表面不应出现生锈和沾染脏物，螺纹不应损伤。最小：实际：2表面硬度试验螺栓球节点钢网架、网光结构用高强度螺栓应进行表面硬度检验，检验结果应满足其产品标准的要求。最小：实际：3镀层厚度热浸镀锌高强度螺栓锁层厚度应满足设计要求。当设计无要求时，镀层厚度不应小于40m最小：实际：4初拧、终拧扭矩高强度螺栓连接副的施拧顺序和初拧、终拧扭矩应满足设计要求并符合现行行业标准钢结构高强度螺栓连接技术规程JGJ82的规定。最小：实际：5连接外观质量高强度螺栓连接副终拧后，螺栓丝扣外露应为2扣3扣，其中允许有10%的螺栓丝扣外露1扣或4扣。最小：实际：6摩擦面外观高强度螺栓连接摩擦面应保持干燥、整洁，不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等，除设计要求外摩擦面不应涂漆。最小：实际：7扩孔高强度螺栓应能自由穿入螺栓孔，当不能自由穿入时，应用较刀修正。修孔数量不应超过该节点螺栓数量的25%,扩孔后的孔径不应超过1.2d（d为螺栓直径）。最小：实际：施工单位检查结果班组长：分包单位项目质检员：项目部质检员：年月日监理单位验收结论专业监理工程师：年月日填表说明1、检验批容量填写：同一检验批内，填写构件的总数2、最小/实际检查数量栏中,实际检查数量：按实填写且不少于最小数量。D成品进场：质量证明文件全数检查，抽样数量按进场批次和产品的抽样检验方案确定。2）扭矩系数或轴力复验：见钢结构工程施工质量验收规范GB50205表瓦3）抗滑移系数试验：见钢结构工程施工质量验收规范GB50205表B。4）终拧扭矩：高强度螺栓连接副按节点数抽查IOK且不少于10个，每个被抽查到的节点，按螺栓数抽查10%,且不少于2个。扭剪型高强度螺栓连接副按节点数抽查IOK且不少于10个，被抽查节点中梅花头未拧掉的扭剪型高强度螺栓连接副全数进行终拧扭矩检查。5）成品包装：按包装箱数抽查5%,且不应少于3箱。6）表面硬度试验：按规格抽查8只。7）镀层厚度：按规格抽查8只。8）初拧、终拧扭矩：全数检查。9）连接外观质量：按节点数抽查5%,且不应小于10个。10）摩擦面外观:全数检查。11）扩孔：被扩螺栓孔全数检查。3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准。
