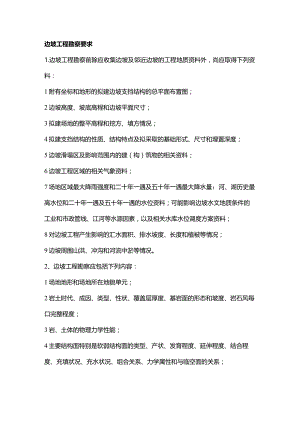

边坡工程勘察要求1.边坡工程勘察前除应收集边坡及邻近边坡的工程地质资料外，尚应取得下列资料：1附有坐标和地形的拟建边坡支挡结构的总平面布置图；2边坡高度、坡底高程和边坡平面尺寸；3拟建场地的整平高程和挖方、填方情况；4拟建支挡结构的性质、结构特点及拟采取的基础形式、尺寸和埋置深度；5边坡滑塌区及影响范围内的建（构）筑物的相关资料；6边坡工程区域的相关气象资料；7场地区域最大降雨强度和二十年一遇及五十年一遇最大降水量；河、湖历史最高水位和二十年一遇及五十年一遇的水位资料；可能影响边坡水文地质条件的工业和市政管线、江河等水源因素，以及相关水库水位调度方案资料；8对边坡工程产生影响的汇水面积、排水坡度、长度和植被等情况；9边坡周围山洪、冲沟和河流中淤等情况。2、边坡工程勘察应包括下列内容：1场地地形和场地所在地貌单元；2岩土时代、成因、类型、性状、覆盖层厚度、基岩面的形态和坡度、岩石风每口完整程度；3岩、土体的物理力学性能；4主要结构面特别是软弱结构面的类型、产状、发育程度、延伸程度、结合程度、充填状况、充水状况、组合关系、力学属性和与临空面的关系；5地下水水位、水量、类型、主要含水层分布情况、补给及动态变化情况；6岩土的透水性和地下水的出露情况；7不良地质现象的范围和性质；8地下水、±5H支挡结构材料的腐蚀性；9坡顶邻近（含基坑周边）建（构）筑物的荷载、结构、基础形式和埋深，地下设施的分布和埋深。3、边坡工程勘察应先进行工程地质测绘和调查。工程地质测绘和调查工作应查明边坡的形态、坡角、结构面产状和性质等，工程地质测绘和调查范围应包括可能对边坡稳定有影响及受边坡影响的所有地段。4、边坡工程勘探应采用钻探（直孔、斜孔）、坑（井）探、槽探和物探等方法。对于复杂、重要的边坡工程可辅以洞探。位于岩溶发育的边坡除采用上述方法外，尚应采用物探。5、边坡工程勘探范围应包括坡面区域和坡面外围一定的区域。对无外倾结构面控制的岩质边坡的勘探范围：到坡顶的水平距离一般不应小于边坡高度；夕M顷结构面控制的岩质边坡的勘探范围应根据组成边坡的岩土性质及可能破坏模定。对于可能按土体内部圆弧形破坏的土质边坡不应小于L5倍坡高。对可能沿岩土界面滑动的土质边坡，后部应大于可能的后缘边界，前缘应大于可能的剪出口位置。勘察范围尚应包括可能对建（构）筑物有潜在安全影响的区域。6、勘探线应以垂直边坡走向或平行主滑方向布置为主，在拟设置支挡结构的位置应布置平行和垂直的勘探线。成图比例尺应大于或等于1：500,剖面的纵横比例应相同。7、勘探点分为一般性勘探点和控制性勘探点。控制性勘探点宜占勘探点总数的1/51/3,地质环境条件简单、大型的边坡工程取1/5,地质环境条件复杂、小型的边坡工程取1/3,并应满足统计分析的要求。8、详细勘察的勘探线、点间距可按表428或地区经验确定。每一单独边坡段勘探线不应少于2条,每条勘探线不应少于2个勘探点。表4.2.8详细勘察的勘探线、点间距边坡勘察等躯勘探线间距（m）勘探点间距（m）一缎<2015二级20301520三级30402025注：初步勘察的勘探线、点间距可适当放宽。9、边坡工程勘探点深度应进入最下层潜在滑面2.0m5.0m,控制性钻孔取大值，一般性钻孔取小值；支挡位置的控制性勘探孔深度应根据可能选择的支护结构形式确定。对于重力式挡墙、扶壁式挡墙和锚杆挡墙可进入持力层不小于2.0m;对于悬臂桩进入嵌固段的深度土质时不宜小于悬臂长度的1.0倍，岩质时不小于0.7倍。10、对主要岩土层和软弱层应采样进行室内物理力学性能试验，其试验项目应包括物性、弓虽度及变形指标,试样的含水状态应包括天然状态和饱和状态。用于稳定性计算时土的抗剪强度指标宜采用直接剪切试验获取，用于确定地基承载力时土的峰值抗剪强度指标宜采用三轴试验获取。主要岩土层采集试样数量：土层不少于6组，对于现场大剪试验,每组不应少于3个试件；岩样抗压强度不应少于9个试件。岩石抗剪强度不少于3组。需要时应采集岩样进行变形指标试验，有条件时应进行结构面的抗剪强度试验。11、建筑边坡工程勘察应提供水文地质参数。对于土质边坡及较破碎、破碎和极破碎的岩质边坡宜在不影响边坡安全条件下，通过抽水、压水或渗水试验确定水文地质参数。12、建筑边坡工程勘察除应进行地下水力学作用和地下水物理、化学作用的评价以外，还应论证孔隙水压力变化规律和对边坡应力状态的影响，并应考虑雨季和暴雨过程的影响。13、对于地质条件复杂的边坡工程，初步勘察时宜选择部分钻孔埋设地下水和变形监测设备进行监测。14、除各类监测孔外，边坡工程勘察工作中的探井、探坑和探槽等在野外工作完成后应及时封填密实。15、对大型待填的填土边坡宜进行料源勘察，针对可能的取料地点，查明用于边坡填筑的岩土工程性质，为边坡填筑的设计和施工提供依据。
