釜式反应器的结构特点和应用.docx

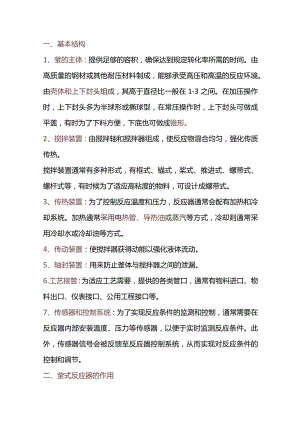

一、基本结构1、釜的主体：提供足够的容积，确保达到规定转化率所需的时间。由高质量的钢材或其他耐压材料制成，能够承受高压和高温的反应环境。由壳体和上下封头组成，其高于直径比一般在1-3之间。在加压操作时，上下封头多为半球形或椭球型，在常压操作时，上下封头可做成平盖，有时为了下料方便，下底也可做成锥形。2、搅拌装置：由搅拌轴和搅拌器组成，使反应物混合均匀，强化传质传热。搅拌装置通常有多种形式，有框式、锚式，桨式、推进式、螺带式、螺杆式等，有时候为了适应高粘度的物料，可设计成螺带式。3、传热装置：为了控制反应温度和压力，反应器通常会配有加热和冷却系统。加热通常采用电热管、导热油或蒸汽等方式，冷却则通常采用冷却水或冷却油等方式。4、传动装置：使搅拌器获得动能以强化液体流动。5、轴封装置：用来防止釜体与搅拌器之间的泄漏。6.工艺接管：为适应工艺需要，提供的各类管口，通常有物料进口、物料出口、仪表接口、公用工程接口等。7、传感器和控制系统：为了实现反应条件的监测和控制，通常需要在反应器内部安装温度、压力等传感器，以便于实时监测反应条件。此外，传感器信号会被反馈至反应器控制系统，从而实现对反应条件的控制和调节。二、釜式反应器的作用1、混合：通过搅拌器的作用，釜式反应器能够混合反应物料，使其均匀分布在反应器内部。2、传递热量：釜式反应器的加热和冷却系统可以传递热量，以控制反应温度和压力，从而保证反应的顺利进行。3、控制反应条件：釜式反应器配备传感器和控制系统，可以实时监测反应条件，根据需要对反应条件进行调节和控制，从而保证反应过程的顺利进行。4、提供反应环境：釜式反应器的优良材料和构造，能够提供一个稳定的反应环境，使反应物料得以在安全的条件下进行反应，并得到所需产品。一些特殊反应因为介质特殊，需要耐酸碱等，需要使用特殊的材料，如316U哈氏合金等。三.反应釜分类1、连续操作、间歇操作2、高压、常压、负压操作3、带换热与带非换热4、不锈钢、搪瓷类、玻璃类5、固定式、可倾倒式、可移动式四、装料系数若物料在反应过程产生泡沫或呈现沸腾状态,取装填系数0.6-0.7,一些有气体生成的反应，需要较大的脱挥空间，装填系数设置取得更低,比如0.5若物料反应比较平稳,则可取装料系数0.8-0.85。五、釜式反应器应用1.适用于不同相态组合的反应物料：均相液体物料、非均相液体、液体、固体混合物，固体颗粒悬浮物，气液混合物料，气液固混合物料2、几乎适用于所有的反应单元操作。如：中和反应、水解反应、溶解、有机合成、高分子合成、物理混合、生物发酵等。总之，釜式反应器是应用最广的一种反应器，化工装置、实验室随时可见到其身影。
