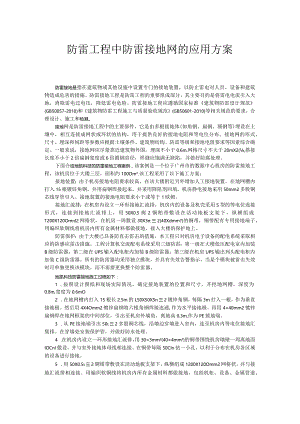

防雷工程中防雷接地网的应用方案.docx

防雷工程中防雷接地网的应用方案防雷接地是指在建筑物或其他设施中设置专门的接地装置，以防止雷电对人员、设备和建筑物造成危害的措施。防雷接地工程是防雷工程的重要组成部分，其主要目的是将雷电电流引入大地，消除雷电过电压，降低雷电危险。防雷接地工程应遵循国家标准建筑物防雷设计规范(GB50057-2010)和建筑物防雷工程施工与质量验收规范(GB50601-2010)等相关规范的要求，合理设计、施工和检测。接地网是防雷接地工程中的主要部件，它是由多根接地体(如角钢、扁钢、圆钢等)埋设在土壤中，相互连接成网状或环状的结构，用于提供良好的接地电阻和等电位分布。接地网的形式、尺寸、埋深和间距等参数应根据土壤条件、建筑物结构、防雷等级和接地电阻要求等因素综合确定。一般来说，接地网应尽量靠近建筑物外围，埋深不小于0.6m,网格尺寸不大于20mX2(,搭接长度不小于2倍扁钢宽度或6倍圆钢直径，焊缝应饱满无缺陷，并做好防腐处理。下面介绍地凯科技的防雷接地工程案例，该案例是一个位于广州市的数据中心机房的防雷接地工程，该机房位于大楼三层，面积约100Om2.该工程采用了以下施工方案：接地装置：由于机房接地电阻要求较高，在该大楼附近另外增加人工接地装置，在地网槽内打入15根镀锌角钢，并用扁钢焊接起来，并采用降阻剂回填。机房静电接地采用50mm2多股铜芯线穿管引入。接地装置的接地电阻要求小于或等于1欧姆。接地汇流排：在机房内设立一环形接地汇流排，机房内的设备及机壳采用S型的等电位连接形式，连接到接地汇流排上，用50X0.5廊2铜粕带敷设在活动地板支架下，纵横组成1200X120Omnl2网格状，在机房一周敷设30X3三2(40Xdmm?)的铜带，铜带配有专用接地端子，用编织软铜线将机房内所有金属材料都做接地，接入大楼的保护地上。防雷保护：由于大楼已具备防直击雷击的措施，本工程只对机房电子设备的配电系统采取相应的防感应雷击措施。工程计算机交流配电系统采用三级防雷：第一级在大楼低压配电室内加装B级防雷器；第二级在UPS输入配电柜内加装B级防雷器；第三级在机房UPS输出列头配电柜内加装C级防雷器。所有的防雷器均采用独立模块，并具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷器。地凯科技防雷接地施工过程如下：1 .按照设计图纸和现场实际情况，确定接地装置的位置和尺寸，开挖地网槽，深度为0.8m,宽度为0.6mO2 .在地网槽内打入15根长2.5m的L50X50X5n三2镀锌角钢，每隔3m打入一根，作为垂直接地极。然后用4X4Omm2镀锌扁钢将六根角钢焊接连通,作为水平接地极。再用4×40mm2镀锌扁钢焊在地网框架的中间部位，引出至机房外墙角，离地高0.3m,作为PE接地端。3 .从PE接地端引出50三2多股铜芯线，沿墙边穿墙进入室内，连至机房内等电位接地汇集排。在穿墙处安装保护管，并做好防水处理。4 .在机房内设立一环形接地汇流排，用30×3mm2(40×4mm2)的铜带围绕机房墙壁一周离地面IOCnI敷设，并与室外接地体母线相连接。在铜带每隔50CIn钻一小孔，以利于分布在机房各区域的设备进行接地。5 .用50X0.5三2铜钳带敷设在活动地板支架下，纵横组成1200X120Omm2网格状，并与接地汇流排相连接。用编织软铜线将机房内所有金属材料都做接地，包括机柜、设备、金属管道、金属线槽、防静电地板支架、吊顶龙骨等。6 .在大楼低压配电室内加装B级防雷器，在UPS输入配电柜内加装B级防雷器，在机房UPS输出列头配电柜内加装C级防雷器。所有的防雷器均采用独立模块，并具有失效告警指示。所有的防雷器与PE线相连，并与大楼的保护地相通。7 .对防雷接地工程进行检测和验收，包括接地电阻测试、焊缝检查、防腐检查、连接检查等。确保工程质量符合设计要求和国家标准。
