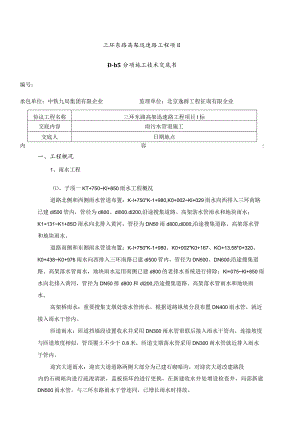

雨污水管道施工技术解析.docx

三环东路高架迅速路工程项目D-b5分项施工技术交底书编号：承包单位：中铁九局集团有限企业监理单位：北京逸群工程征询有限企业协议工程名称三环东路高架迅速路工程项目I标交底内容雨污水管道施工交底人日期地点内容:一、工程概况1、雨水工程、子项一KT+750Kl+850雨水工程概况道路北侧和西侧雨水管道布置：K-l+750"K-1+980,K0+002Kl+029雨水向西排入三环南路已建dl500管内，管径为d800、dl000.dl200,沿途搜集道路、高架落水管雨水和地块雨水；K1+131K1+85O雨水向北排入黄河，管径为DN50雨d800,dl000,沿途搜集道路、高架落水管和地块雨水。道路南侧和东侧雨水管道布置：K-l+750"K-1+980、K0+002"K0+167、KO+13.58*0+320、K0+438K0+976雨水向西排入三环南路已建dl500管内，管径为DN500、DN600;沿途搜集道路、高架落水管雨水，地块雨水运用南侧已建d800的老排水系统进行排除；Kl+075Kl+850雨水向北排入黄河，管径为DN50排d800和dl200,沿途搜集道路、高架落水管雨水和地块雨水。高架桥雨水：重要搜集支墩处落水管雨水，根据道路纵坡分段布置DN400雨水管，就近接入雨水干管内。匝道雨水：匝道挡墙段设置收水井采用DN300雨水管窜联后接入雨水干管内，连接坡度与匝道坡度相似，管顶覆土不少于0.8米，匝道支墩落水管采用DN300雨水管就近排入雨水干管内。迎宾大道雨水：迎宾大道道路两侧大部分为已建石砌暗沟，对迎宾大道改建路段内的石砌暗沟进行疏浚清淤，盖板损坏的进行更换，在新建收水井处增设检查井，局部新建DN500雨水管，与三环东路雨水干管连同，已增长雨水时排放。（2）、子项二K1+850-K4+833（和平路）雨水工程概况道路东侧雨水管道布置：Kl+850K2+405向北排入黄河，管径为dl200.dl500;K2+552.2K3+734.6段雨水管，从故黄河至郭庄路铺设DN6OO雨水管,向北至郭庄路再沿郭庄路向东排入三八河，管径为DN1500,平时做为输水管道，下雨时停止输水，输水管采用球墨铁管，过铁路处采用钢管；K3+805K4+322由南向北排入民富园新建B*H=3.2*3.12米钢筋跄方涵内，管径为DN500、d800,dl000,搜集沿途道路和地块雨水，向东排入三八河；K4+322K4+818由北向南排入民富园新建B*H=3.2*3.12米钢筋胫方涵内，管径为DN500、d800,dl000,搜集沿途道路和地块雨水，向东排入三八河。道路西侧雨水管道布置：Kl+850-K2+455,向北排入黄河，管径为dlOOO、dl200.dl500,搜集道路、高架、地块雨水；K2+604K3+056向南排入黄河，管径为d800.dlOO,搜集沿途道路、地块排水；K3+116K4+322段沿途搜集道路及西侧雨水向东通过方涵排入三八河，管径为DN500、d800,dl000.B*H=3.2*2.12钢筋腔方涵;K4+322K4+818向南排入民富园方涵，管径为DN500、d800,CilOOO搜集沿线道路、地块雨水。高架雨水：重要搜集支墩处落水管雨水，根据道路纵坡分段布置DN400雨水管，就近接入雨水干管内。匝道雨水：匝道挡墙段设置收水井采用DN400雨水管窜联后接入雨水干管内，连接坡度与匝道坡度相似，管顶覆土不少于0.8米，匝道支墩落水管采用DN300雨水管就近排入雨水干管内，坡度3%。郭庄路雨水：三环路西侧的郭庄路段，北侧运用已建石砌暗沟增长收水井，南侧新建dl000钢筋於管排入三环东路西侧d1200钢筋胫雨水管内；三环东路东侧郭庄路段，北侧新建DN500雨水管排入三环东路东侧DN500雨水管内，南侧增长收水井；兵马俑地道雨水排入路口西北侧的拟建地道泵站内。和平路雨水：三环路西侧的和平路地段，南北两侧新建DN500、DN600雨水管排入三环东路西侧DN600雨水管内；三环东路东侧和平路段，在南北两侧新建DN500雨水管排入和平路上已建石砌沟内；和平路地道雨水排入路口西北侧的拟建地道泵站内。2、污水工程I）、子项一KT+75OK1+85O污水工程概况K1÷315K1÷85O污水向北排至纬一路，沿古黄河右岸的规划污水干管排入拟建大郭庄污水处理厂。2）、子项二Kl+850K4+703（和平路）污水工程概况Kl+850K3+345接入黄河北岸及纬二路规划污水管，最终排入大郭庄污水处理厂，管径为DN400、DN50、0DN600和d800污水管;K3+470K4+703沿民富园路接入三八河截污干管内，管径为DN400和DN600污水管。二、施工措施根据施工状况分析，整个工程施工可划分为如下几种施工阶段：（1）沟槽开挖阶段（2）基础浇筑阶段（3）管道安装阶段（钢筋舲方涵浇筑阶段）（4）井室浇筑阶段（5）闭水试验阶段（6）沟槽回填阶段1、沟槽开挖（1）测量放样与准备在沟槽开挖前将道路红线放样并根据道路红线测出管位中心线以及对应的开挖边线。沟槽开挖前要注意掌握好天气预报，选择在有持续无雨天气前开挖，现场备好垫层所需的碎石或砂材料，及时完毕封底不要使沟底土基暴露时过长。雨污水中心线在2.5m及以内的采用同槽开挖施工，先施工较深的管道再施工浅的管道。（2）沟槽底部宽度管道沟槽底部的开挖宽度，按下式计算：Bl=Do+2（bl+b2+b3）式中B一管道沟槽底部的开挖宽度（mm）；Do一管道外径（mm）；bl一管道一侧的工作面宽度（mm）,可按下表采用；b2一有支撑规定期，管道一侧的支撑厚度，可取150200mm；b3一现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度（mm）。管道一侧的工作面宽度（mm）管道构造的外缘宽度Do管道一侧的工作面宽度bl柔性接口钢筋硅管道(化学建材管)Do500300(300)500<Do1000400(400)1000<Do1500500(500)1500<Do3000600(700)注：槽底需设排水沟时，工作面宽度bl应合适增长；管道有现场施工的外防水层时，每侧工作面宽度宜取800mmo管道构造宽度无管座时按管道外坡计，有管座时，按管座外计。采用机械回填管道侧面时，bl需满足机械作业的宽度规定。(3)井点降水对于地下水位较高地段，地下水位高于基础先进行井点降水施工，采用双排双侧环形布置，井点管间距1.0-1.2m,入土深度比沟槽底深至少1m,深度为地面如下6-8m井点降水施工要按规定实行，井点开始降水后要保持持续，中途不得随意停泵，降水段设置好水位观测坑或管洞，注意地下水位状况，水位需降至基础如下至少0.5%(4)沟槽开挖放坡与支护开挖深度不不不大于3m且作业空间满足放坡条件时可采用放坡开挖。放坡开挖坡度根据开挖段土质状况以及坡顶荷载综合考虑，必要时可设卸荷平台，一般坡度取度0.67-1：Io对于开挖深度不不大于等于3m或不良地质段不采用井点降水时或降水后若地质为粉质土、粉砂等易坍塌土质以及由于临近建筑物无放坡开挖条件的段落，采用6-9m长钢板桩进行沟槽支护后进行开挖。(5)沟槽排水由于沟槽施工期间会存在下雨天气和土体渗水到沟槽现象，故需采用沟槽内明沟排水，沿坑底的两侧挖排水沟，使水流入集水井内，然后用水泵抽出坑外，施工排水最终通过沉砂池，才排入道路两侧排水沟内。排水沟离坡脚0.30.5m,断面取0.3XO.3m,坡度为0.5乐集水井隔40m左右设置一种，集水井的直径为0.5O.7m。(6)土方开挖与堆放采用机械后退式挖法，分层降土一次到槽底2030Cm处采用人工挖土、修整槽底。沟槽挖土,随挖随运，及时外运至业主指定地点，沟槽边不得堆土,以减少沟槽顶土的侧压力。为保证槽底土的强度和稳定，施工时不得超挖，也不能扰动；当发生超挖或扰动时，必须按规程进行地基处理。现场土方开挖采用单侧出土,雨、污水同步开挖，临时堆在沟槽一侧离沟槽3米以外，其间预留作为施工场地和运土通道；临时堆±±堆坡脚距沟槽边不不不不大于3米，堆土高度不超过1.5m,土堆留缺口，以便施工人员出入和材料时进入，土方开挖后及时从现场外运到指定临时弃土场。雨污水主管施工的同步雨水支管也应一起施To（7）沟槽开挖的容许偏差序号检查项目容许偏差（mm）检查数量检查措施范围数量1槽底高程土方±20两井之间3用水准仪测量石方+20,-2002槽底中线每侧宽度不不不不大于规定两井之间6挂中线用钢尺量测，每侧计3点3沟槽边坡不陡于规定两井之间6用坡度尺量测，没测计3点2、混凝土基础浇筑在沟槽开挖到槽底后及时进行碎石、砂垫层的施工以及混凝土基础的立模浇筑施To管道d600管道基础为砂垫层（中粗砂），d800管道基础为采用180oC15,管基下规定满沟槽铺设IOCm厚碎石垫层（25mm如下）。管道平基、管座按照市政排水管道工程及附属设施尺寸，原则施工。碎石垫层按规定的沟槽宽度满铺、摊平、压实。铺设结束后，在铺好的碎石垫层上浇筑混凝土基础。混凝土基础浇筑采用钢和木模板立模，管道基础第一次浇筑成水平形状，待安管后再浇管座。混凝土用插入式振动器振实后，再用平板式振动器振平及抹平，基础浇筑完毕后2小时内不得浸水，并进行养护。砂垫层基础厚度一般土质为IOCg较差土质为20cm,软土需先加固再铺设基础层，沟槽底宽度按图06MS201-2中54页，放坡开挖沟槽宽度为表中宽度-0.3mo在软土地基、地下水位较高以及地基不均匀的管段需采用土工布加固措施，参照图55页规定。3、管道铺设(1)管材雨水管道d600mm的管道采用埋地排水用钢带增强聚乙烯螺旋波纹管，电热熔带焊接连接规定环刚度SN12.5(12.5KNm2)；dW1200mm管道采用钢筋硅承插管，橡胶圈连接;d>1200mm管道采用钢筋碎企口管，橡胶圈连接，国标II级管，覆土超过6m11l级管。DN1500球墨铸铁管，橡胶圈接口。(2)安管下管前要对管材进行检查，管口尺寸和椭圆度与否合乎设计规定，有无严重蜂窝及漏筋现象，破损的管材不能安放到沟槽内。排管自下游排向上游，承插式管道的承口迎着水流方向。安管采用吊车，安管时起重吊钩与混凝土接触处，垫上麻袋以保证管口不被破坏,并控制吊车距沟边至少保持2m以上的距离，起吊后有专人负责稳定硅管，以免摆动。用中线法进行稳管，即在验收合格后附於管道基础上面，用墨线弹出管道中线，使每一节管道B管壁与墨线恰好重叠，阐明该管道中心线已符合设计规定。铺管时，将管节平稳吊下，用手拉葫芦吊将管子平移到排管的接口处，用人工安排放置，调整管节的标高和轴线，使管子平顺相接相接后放置管枕稳住管子。承插口管和企口管分别按图集规定做好接口对接以及接口密封连接管带施工。(3)管座施工管道铺设验收合格后，即可进行混凝土管座及接口施工。管座两侧支模，为保证模板支撑牢固，首先在浇筑平基础时，每隔2m在模板两侧分别埋设620钢筋，使模板支撑与预埋钢筋相连接，以防止碎浇筑时，出现跑模现象或加外支撑形式加固模板。在检查模板完全牢固后再进行腔的浇筑。管道平基、管座混凝土浇筑由于沟槽开挖宽度与放坡影响，一般应采用泵车浇筑，若现场能具有滑槽浇筑条件时宜采用滑槽浇筑施工。施工要点：平基混凝土应在验槽合格后及时浇筑，终凝前不得泡水，并应进行养护。平基混凝土的高程应严格控制，不得高于设计高程，低于设计高程不超过IOmm.平基混凝土强度抵达5MPa以上时，方可直接下
