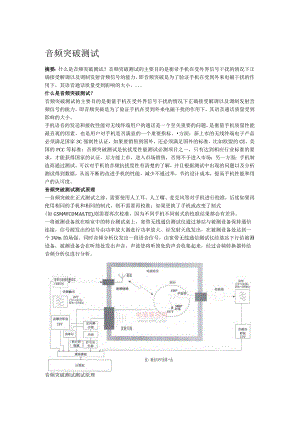

音频突破测试.docx

音频突破测试摘要：什么是音频突破测试？音频突破测试的主要目的是衡帚手机在受外界信号干扰的情况下正确接受解调以及调制发射音频信号的能力，即音频突破是为了验证手机在受到外来电磁干扰的作用下，其语音通话质量受到影响的大小。.什么是音频突破测试？音频突破测试的主要目的是衡量手机在受外界信号干扰的情况下正确接受解调以及调制发射音频信号的能力，即音频突破是为了验证手机在受到外来电磁干扰的作用下，其语音通话质量受到影响的大小。手机语音的发送和接收性能对无线终端用户的通话是一个至关重要的问题，是衡量手机质量性能最直观的因素，也是用户对手机是否满意的一个重要指标。方面：新上市的无线终端电子产品必须满足国家3C强制性认证，如果要销售到国外，还必须满足国外的标准，比如欧盟的CE、美国的FCC等标准；音频突破测试是抗扰度性能测试必测项目之一，只有达到相应行业标准的要求，才能获得国家的认证，后方能上市，进入市场销售，否则不予进入市场：另一方面：手机制造商通过测试，可以对手机的音频抗扰度性有清楚的了解，并且根据测试中出现的问题以及分析测试得到数据，从而不断的改进手机的性能，减少不通过率，节约设计成本，提高手机性能和用户的认可度。音频突破测试测试原理一音频突破在正式测试之前，需要使用人工耳、人工嘴、麦克风等对手机进行校准，后续如果再使用相同的手机和相同的制式，则不需要再校准；如果更换了手机或改变了制式(如GSMWCDMALTE),则需要再次校准，因为不同手机不同制式的校准结果都会有差异。一将被测设备放在暗室中的转台测试桌上，宽带无线通信测试仪通过基站与被测设备保持通信连接。信号源发出的信号由功率放大器进行功率放大、经发射天线发出，在被测设备处达到一个3Vm的场强。同时音频分析仪发出一段语音信号，由宽带无线通信测试仪经基站下行给被测设备，被测设备会在听筒处发出声音，声波管将听筒处的声音收集起来，经过音频转换器传给音频分析仪进行分析。音频突破测试测试原理测试主要仪器序号仪器名称型号规格1信号发生器SMB100频率：9KHz6GHz2功率放大器BBA150频率：80MHZ6GHz3发射天线HL046E频率：30M3GHz4功率计NRP2含两个功率探头NRP-Z91(9K6GHz)56宽带无线通信测试仪音频分析仪CMW500UPV带宽：160MHz频率：DC250KHz测试标准1 EN301489-7V1.3.1(2005-11)-GSM2 EN301489-24V1.5.1(2010-10)WCDMACDMA3 ETSITS136124V12.1.0(2014-10)-LTE4 YDT1595.1-20122GHzWCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第1部分：用户设备及其辅助设备5 GBT22450.1-20089001800MHzTDMA数字蜂窝移动通信系统电磁兼容性限值和测量方法.第1部分,移动台及其辅助设备6 YDT2583.14-2013蜂窝式移动通信设备电磁兼容性要求和测量方法第14部分：LTE用户设备及其辅助设备音频分析仪RS测试暗室功率计齐!分析仪UPV这波密耀音分析仪UPV8：百台uPV为同一台计算机&频突破测试TM-54-CISPR35:2016©IEC2016AnnexG(normative)AudiooutputfunctionG.1ApplicabilityAnnexGappliestoequipmentwithfunctionsthatgenerateaudiosignalswhicharepresentedtoanyofthefollowing: on-eardevices(G.2.9), loudspeakers(G.2.8), audiooutputports(G.2.3),equipmentsupportingtelephonyfunctionsdefinedinAnnexFandAnnexH.Equipmentwithfunctionsnotcoveredbytheabovewithaudiooutputsintendedforfurtherprocessingandthatarenotintendedfordirectconnectiontoloudspeakers(G.2.8)oron-eardevices(G.2.9)areoutsidethescopeofAnnexG,forexample,HDMIports,whichtransferaudiostreamsthatrequirefurtherprocessingbeforetheaudiblesoundisgenerated.AnnexGestablishestheparticularmodesofoperationandperformancecriteriaapplicabletotheaudiooutputfunctionduringntinuousRFdisturbancetests:tableclauses1.2,1.3,2.1,3.1and4.1.Duringallothertests,applythegeneralrequirementsforconfigurationandperformancecriteriagiveninClause7andClause8.G.2SpecificterminologyforusewithinthisannexG.2.1acousticinterferenceratioratioofthedemodulatedaudioleveltotheacousticreferencelevelG.2.2acousticreferencelevelanacousticleveldeterminedinaccordancewithG.4G.2.3audiooutputportoutputportintendedfordirectconnectiontoaloudspeaker(G.2.8)oron-eardevice(G.2.9)EN55035AnnexGAudiooutputfunctionGBT9254.22021附录G（规范性）音频输出功能G.1适用性本附录适用于具有产生音频信号功能的设备并且将这些音频信号呈现在下列任何一种装置：贴耳式装置（G.2.9）；扬声器（G.2.8）；音频输出端口（G.2.3）；支持附录F和附录H规定的电话功能的设备。不在上述范围内的设备,其音频输出用于进一步处理且不H接连接到扬声器或贴耳式装置，不在本附录范围内。例如HDMl端口,传输的音频流在发出声音之前还需要更进一步的处理。本附录规定了表格条款1.2、表格条款1.3、表格条款2.1、表格条款3.1和表格条款4.1的连续射频干扰试验中适用于音频输出功能的特定工作棋式和性能判据.在其他试验中应使用第7章和第8章中给出的配置和性能判据的一般要求.G.2本附录中使用的专用术语G.2.1声干扰比acousticinterferenceratio已解谢音频的声乐级与参考声压级之比.G.2.2参考声压级acousticreferencelevel根据G.l确定的声压级.G.2.3音频输出端口audiooutputport用于宜接连接到扬声器（G.2.8）或贴耳式装置（G29）的输出端口.注：这个蜡口也可以被描述为一个音频换能器哒动端口.G.2.4dBmO用dBm表示的绝对信号电平，可作为相对电平的基准.注,她ITU-T律议HG.100.1.EN55035-GBT9254.2-频输出功能
