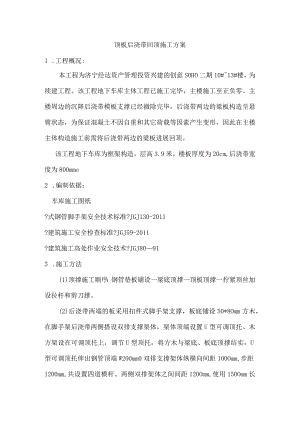

顶板后浇带回顶施工设计方案(完).docx
顶板后浇带回顶施工方案1 .工程概况:本工程为济宁经达资产管理投资兴建的创意SOHO二期10#13#楼，为续建工程。该工程地下车库主体工程已施工完毕，主楼施工至正负零。主楼周边的沉降后浇带模板支撑已经撤除完毕，后浇带两边的梁板构造呈悬臂状态，为保证混凝土不因自重和其它荷载等因素产生变形，因此在主楼主体构造施工前需将后浇带两边的梁板进展回顶。该工程地下车库为框架构造，层高3.9米，楼板厚度为20cm,后浇带宽度为800mmo2 .编制依据：车库施工图纸?式钢管脚手架安全技术标准?JGJ130-2011?建筑施工安全检查标准?JGJ59-2011?建筑施工高处作业安全技术?JGJ80913 .施工方法(1)顶撑施工顺序：钢管垫板铺设一梁底顶撑一顶板顶撑一拧紧顶丝加设拉杆和剪刀撑。(2)后浇带两端的板采用扣件式脚手架支撑，板底铺设50*8Omm方木，在脚手架后浇带两侧搭设双排支撑架体，架体顶端设置U型可调顶托。木方架设在可调顶托上，调节U型顶托，将方木与梁底、板底顶撑结实，U型可调顶托伸出钢管顶端W200mm0双排支撑架体纵横向间距100Omm,步距1200mm,共设置四道横杆。两侧双排架体之间间距120Omm,使用150Omm长钢管进展拉结。梁底位置另行搭设两根钢管顶撑，搭设横距与板底钢管一样。（3）底部支撑搭设完毕后，将顶板后浇带钢筋进展喷水泥浆防止继续锈蚀，后浇带顶板顶部两边砌筑12Omm砖，13OnInI高，后浇带用竹胶板进展严密封堵。具体支撑和防护如以以下图：4 .质量保证措施：（1）根据公司质量方针和质量手册的要求，选择合格的材料供应商。（2）对于进场的钢管杆件、构件、配件、加固件等应按标准要求进展检查、验收；对不合格品必须退货，严禁投入使用（3）对同一批次使用的材料，应核对其尺寸规格是否一样，严禁将外径不同的钢管混合使用5、安全保证措施（1）安全生产保证体系1）以工程经理部为核心组成以工程经理为首的分级负责的安全生产保证体系。2）工程经理是安全生产的第一责任人，统筹协调、指挥、全面负责安全管理。3）施工负责人是安全管理的第一直接责任人，代表工程经理部行使安全管理的权力，负责本工程安全标准的制定，执行情况的监视与检查。4）技术负责人是安全技术的第一责任者，负责安全技术措施的审核批准。5）工长、专职安全员在指挥部的统一领导下，具体负责安全技术、措施的执行，领导劳务作业队伍开展安全建设，是安全生产力保证.安全教育制度1）严格执行三级安全教育制度。新进场的每个施工人员，必须先承受公司、工程部、班组“三级教育，并在“三级安全教育卡上签名，并登记其本人的身份证号码。2）三级安全教育是指公司对新进场的施工人员着重进展安全基本知识、法规、法制教育；工程部对新进场的施工人员着重进展现场规章制度和遵章守纪教育；班组对新进场的施工人员着重进展本工种岗位安全操作及班组安全纪律教育。3）施工人员在变换工种时，必须接收新工种的岗位安全操作知识教育；特种作业人员假设变换新工种须经市一级有关部门重新培训考核发证。4）定期对施工人员进展安全技术教育，工程部对班组的安全技术教育每月一次，班组对工人的安全技术教育每周一次。教育类别为：操作规程、技能、班前教育等。5）在节假日前后，必须加强对全体施工人员的安全教育，提高施工人员的安全意识。6）工程部对工人的安全教育活动应进展登记汇总。安全检查制度1）工人在作业前要对自己使用的机具、劳动保护用品以及本班组作业区段的安全设施进展应进展检查，发现问题应向工地有关人员汇报，待隐患消除前方可开场作业，并逐步完善记录工作。2)工地专职安全员要每日对作业区段进展检查。如发现事故隐患，应及时提出改进措施，催促实施并对改进后的设施进展检查验人认真执行安全制度、安全纪律，执行操作规程和正确使用劳动保护用品。3卜要认真执行定期检查制度。应有组织、有方案进展检查，对不合格项要制订整改方案，并做到“定人、定时间、定措施的三定措施，在隐患没有消除前，必须采取可靠的防护措施，有危及人身安全的应暂停作业。6、回顶架体计算书1、计算参数(1)回顶支撑搭设高度3.7m。(2)立杆纵距1m,横距1.2m,立杆步距1200mm。(3)梁支撑计算按悬挑长度4.0m进展计算，梁截面尺寸按最大截面400×100Omm考虑。(4)楼板厚度按照200mm进展计算。钢筋混凝土自重按24KNm3进展计算。活荷载按照1.5kNr112选取。2、构造稳定性计算(1)钢筋混凝土梁1)梁自重荷载：ql=24X0.4×1×4.02=19.2kN2)活荷载：q2=1.5×0.4×42=1.5kN那么立杆承受的荷载为：N=1.2X19.2+1.4×1.5=25.14kN3)立杆稳定性计算计算公式:=NWf钢管截面积A=357mm2受压荷载N=25.1%=6.285kN长细比=l0i=1.2*120016.1=89.44查表得¢=0.664=628¾C.664*357=26.5<205Nmm2满足要求。(2)钢筋混凝土楼板计算楼板自重：ql=2.4*l*0.4*42=1.92KN活荷载：ql=1.5*l*较=3kN那么立杆承受荷载为：N=(1.2*1.92+1.4*3)在二6.504KN。(3)立杆稳定性计算计算公式：=N0Af钢管截面积A=357mm2受压荷载N=4.9羽=1.23kN长细比=l0i=1.2*120016.1=89.44.查表得¢=0.664二1230Q664*357=5.18Nmm2<205Nmm2,满足要求。
