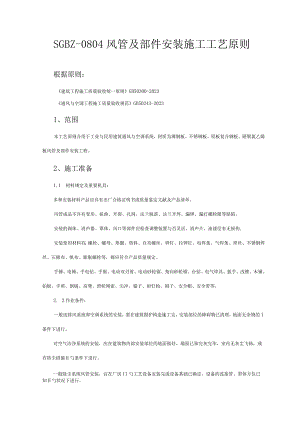

SGBZ-0804风管及部件安装施工工艺原则根据原则：建筑工程施工质量验收统一原则GB50300-2023通风与空调工程施工质量验收规范GB50243-20231、范围本工艺原则合用于工业与民用建筑通风与空调系统，材质为薄钢板、不锈钢板、铝板复合钢板、硬聚氯乙烯板风管及部件安装工程。2、施工准备1.1 材料规定及重要机具：多种安装材料产品应具有出厂合格证明书或质量鉴定文献及产品清单。风管成品不许有变形、扭曲、开裂、孔洞，法兰脱落、法兰开焊、漏钾、漏打螺栓眼等缺陷。安装的阀体、消声器、罩体、风口等部件应检查调整装置与否灵活，消声片，油漆层有无损伤,安装使用材料有：螺栓、螺母、垫圈、垫料、自攻螺丝、钾钉、拉钾钉、电焊条、气焊条、焊丝、不锈钢焊丝、石棉布、帆布、膨胀螺栓等，都应符合产品质量规定。手锤、电锤、手电钻、手锯、电动双刃剪、电动砂轮锯、角向砂轮锯、台钻、电气焊具、扳手、改锥、木锤、拍板、手剪、倒链、高凳、滑轮绳索、尖冲、鎏子、射钉枪、刷子、安全帽、安全带等。2. 2作业条件：一般送排风系统和空调系统的安装，要在建筑围护构造施工完，安装部位的障碍物已清理，地面无杂物的I条件下进行。对空气洁净系统的安装，应在建筑物内部安装部位的地面做好，墙面已抹完灰完毕，室内无灰尘飞扬，或有防尘措施H勺条件下进行。一般除尘系统风管安装，宜在厂房Il勺工艺设备安装完或设备基础已确定，设备的连接管、罩体方位已知H勺状况下进行。检查现场构造预留孔洞的位置、尺寸与否符合图纸规定，有无遗漏现象，预留的孔洞应比风管实际截面每边尺寸大100mm<,作业地点要有对应的辅助设计，如梯子、架子等，及电源和安全防护装置、消防器材等。风管安装应有设计的图纸及大样图，并有施工员的技术、质量、安全交底。3、操作工艺3.1工艺流程：3. 2确定标高：按照设计图纸并参照土建基准线找出风管标高。3. 3制作吊架：标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式（图）。墙上托架垂直立管的固定风管支、吊架的制作应按照华北原则办公室编制用料规格和作法制作。风管支、吊架的制作应注意的问题：支架的悬臂、吊架的吊铁采用角钢或槽钢制成；斜撑H勺材料为角钢；吊杆采用圆钢；扁铁用来制作抱箍。支、吊架在制作前，首先要对型钢进行矫正，矫正的措施分冷矫正和热娇正两种。小型钢材一般采用冷矫正。较大的型钢须加热到900C左右后进行热矫正。矫正的次序应当先娇正扭曲、后矫正弯曲。钢材切断和打孔，不应使用氧气一乙焕切割。抱箍的圆弧应与风管圆弧一致。支架的焊缝必须饱满，保证具有足够的承载能力。吊杆圆钢应根据风管安装标高合适截取。套丝不适宜过长，丝扣末端不应超过托盘最低点。挂钩应煨成图形式。风管支、吊架制作完毕后，应进行除锈，刷遍防锈漆。用于不锈钢、铝板风管的支架，抱箍应按设计规定做好防腐绝缘处理。防止电化学腐蚀。3.4设置吊点根据吊架形式设置，有预埋件法、膨胀螺栓法、射钉枪法等。预埋件法：前期预埋：一般由预留人员将预埋件按图纸坐标位置和支、吊架间距，牢固固定在土建构造钢筋上。后期预埋：a在砖墙上埋设支架：根据风管的标高算出支架型钢上表面离地距离，找到对H勺的安装位置,打出80mmX80mm的方洞。洞的内外大小应一致，深度比支架埋进墙口勺深度大3030mm。打好洞后，用水把墙洞浇湿，并冲出洞内的砖屑。然后在墙洞内先填塞一部分1：2水泥砂浆，把支架埋入，埋入深度一般为150200mm。用水平尺校平支架，调整埋入深度，继续填塞砂浆，合适填塞某些浸过水的石块和碎砖，便于固定支架。填入水泥砂浆时，应稍低于墙面，以便土建工种进行墙面装修。b在楼板下埋设吊件：确定吊卡位置后用冲击钻在楼板上打一透眼，然后在地面剔出一种30OnInl长、深20mH勺槽（图）。将吊件嵌入槽中，用水泥砂浆将槽填平。8圆钢1OO4100-I-图膨胀螺栓法：特点是施工灵活，精确、迅速（图）。射钉枪法：用于周围不不小于80Onun的风管支管H勺安装。其特点同膨胀螺栓，使用时应尤其注意安全（图）。3. 5安装吊架：按风管H勺中心线找出吊杆敷设位置，单吊杆在风管的中心线上；双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。吊杆根据吊件形式可以焊在吊件上，也可挂在吊件上。焊接后应涂防锈漆。立管管卡安装时，应先把最上面的一种管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。当风管较长时，需要安装一排支架时，可先把两端的安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。支吊架的吊杆应平直、螺纹完整。吊杆需拼接时可采用螺纹连接或焊接。连接螺及应长于吊杆直径3倍，焊接宜采用搭接，搭长度应不小于吊杆直径的8倍，并两侧焊接。支、吊架安装应注意的I问题：风管安装，管路较长时，应在合适位置增设吊架防止摆动。支、吊架H勺标高必须对的，如圆形风管管径由大变小，为保证风管中心线水平，支架型钢上表面标高，应作对应提高。对于有坡度过规定的风管，托架的标高也应按风管的坡度规定。风管支、吊架间距如无设计规定期，对于不保温风管应符合表规定。对于保温风管，支、吊架间距无设计规定期按表间距规定值乘以0.85。螺旋风管的支、吊架间距可合适增大。支、吊架间距表圆形风管直径或矩形风管长边尺寸水平风管间距垂直风管间距至少吊架数400mm不不小于4m不不小于4m2付1OOOmm不不小于3m不不小于3.5m2付>100Omm不不小于2m不不小于2m2付支、吊架的预埋件或膨胀螺栓埋入部分不得油漆，并应除去油污。支、吊架不得安装在风口、阀门，检查孔等处，以免阻碍操作。吊架不得直接吊在法兰上。保温风管的支、吊装置宜放在保温层外部，但不得损坏保温层。保温风管不能直接与支、吊托架接触，应垫上结实时隔热材料，其厚度与保温层相似，防止产生“冷桥”。3. 6风管排列法兰连接：为保证法兰接口日勺严密性，法兰之间应有垫料。在无特殊规定状况下，法兰垫料按表选用。法兰垫料选用表应用系统输送介质垫7耳材质及厚度(mm)一般空调系统及送排风系统温度低于70C的洁净空气或含温气体8501密封胶带软橡胶板闭孔海绵橡胶板32.5-345高温系统温度高于70的空气或烟气石棉绳耐热胶板83化工系统具有腐蚀性介质的气体耐酸橡胶板软聚氯乙烯板2.532.53洁净系统有净化等级规定时洁净空气橡胶板闭孔海绵橡胶板55塑料风道含腐蚀性气体软聚氯乙烯板36垫法兰热料应注意的问题：理解多种垫料的使用范围，防止用错垫料。擦试掉法兰表面的异物和积水。法兰垫料不能挤入或凸入管内，否则会增大流动阻力，增长管内积尘。空气洁净系统严禁使用石棉绳等易产生粉尘的材料。法兰垫料应尽量减少接头，接头应采用梯形或梯形连接，见图。并涂胶粘牢。法兰均匀压紧后的垫料宽度，应与风管内壁取平。法兰连接后严禁往法兰缝隙填塞垫料。垫料8501密封胶带使用措施:将风管法兰表面的I异物和积水清理掉。从法兰一角开始粘贴胶带，胶带端头应略长于法兰（图）。沿法兰均匀平整地粘贴，并在粘贴过程中用手将其按实，不得脱落，接口处要严密，各部位均不得凸入风管内（图）。沿法兰粘贴一周后与起端交叉搭接，剪去多出部分（图）。剥去隔离纸。法兰连接时，按设计规定规定垫料，把两个法兰先对正，穿上几条螺栓并戴上螺母，临时不要上紧。然后用尖冲塞进穿不上螺栓日勺螺孔中，把两个螺孔撬正，直到所有螺栓都穿上后，再把螺栓拧紧。为了防止螺栓滑扣，紧螺栓时应按十字交叉逐渐均匀地拧紧。连接好口勺风管，应以两端法兰为准，拉线检查风管连接与否平直。法兰连接应注意的问题：法兰如有破损（开焊、变形等）应及时更换，修理。连接法兰的螺母应在同i侧。不锈钢风管法兰连接的螺栓，宜用同材质的不锈钢制成，如用一般碳素钢，应按设计规定喷涂涂料。铝板风管法兰连接应采用镀锌螺栓，并在法兰两侧垫镀锌垫圈。3. 7风管排列无法兰连接：抱箍式连接：重要用于钢板圆风管和螺旋风管连接，先把每一管段的两端轧制出鼓筋，并使其一端缩为小口。安装时按气流方向把水口插入大口，外面用钢制抱箍将两个管端的鼓箍抱紧连接，最终用螺栓穿在耳环中固定拧紧（图）。插接式连接：重要用于矩形或圆形风管连接。先制作连接管，然后插入两侧风管，再用自攻螺丝或拉钾钉将其紧密固定（图）。插条式连接：重要用于矩形风管连接。将不一样形式的插条插入风管两端，然后压实。其形状和接管措施见图。立式插条平S形插条图软管式连接：重要用于风管与部件（如散流器，静压箱侧送风口等）的相连。安装时，软管两端套在连接的管外，然后用特制软卡把软管箍紧。3.8风管安装：根据施工现场状况，可以在地面连成一定的长度，然后采用吊装的措施就位;也可以把风管一节一节地放在支架上逐节连接。一般安装次序是先干管后支管。详细安装措施参照表3.8.1和表3.8.2o水平管安装方式表3.8.1建筑物（单层）厂房、礼堂、剧场（多层）厂房、建筑风管标高W3.5风管标高3.5走廊风管穿墙风管主风管整体吊装分节吊装整体吊装分节吊装安装机具升降机、倒链升降机、脚手架升降机、倒链升降机、高凳支风管分节吊装分节吊装分节吊装分节吊装安装机具升降机、高凳升降机、脚手架升降机、高凳长降机、高凳立风管安装方式表3.8.2室内风管标高3.5m风管标高3.5m分节吊装滑轮、高凳分节吊装滑轮、脚手架室外分节吊装滑轮、脚手架分节吊装滑轮、脚手架注：竖风管的安装般由下至上进行。3.9风管接长吊装：是将地面上连接好的风管，一般可接长至1020m左右，用倒链或滑轮将风管升至吊架上的措施。风管吊装环节：首先应根据现场详细状况，在梁柱上选择两个可靠的吊点，然后挂好倒链或滑轮。用麻绳将风管捆绑结实。麻绳结扣措施见图。塑料风管如需整体吊装时，绳索不得直接捆绑在风管上，应用长木板托住风管的底部，四面应有软性材料做垫层，方可起吊。起吊时，当风管离地20030Omnl时，应停止起吊，仔细检查倒链或滑轮受力点和捆绑风管的绳索，绳扣与否牢固，风管的重心与否对的。没问题后，再继续起吊。风管放在支、吊架后，将所有托盘和吊杆连接好，确认风管稳固好，才可以解开绳扣。3.10风管分节安装：对于不便悬挂滑轮或因受场地限制，不能进行吊装时，可将风管分节用绳索拉到脚手架上，然后抬到支架上对正法兰逐节安装。3. 11风管安装时应注意的安全问题：起吊时，严禁人员在被吊风管下方，风管上严禁站人。应检查风管内、上表面有无重物，以防起吊时，坠物伤人。对于较长风管，起吊速度应同步进行，首尾呼应，防止由于一头过高，中段风管法兰受力大而导致风管变形。抬到支架上的风管应及时安装，不能放置太久。对于临时不安装的孔洞不要提前打开；暂停施工时，应加盖板，以防坠人坠物事故发生。使用梯子不得缺挡，不得垫高使用。使用梯子的上端要扎牢，下端采用防滑措施。送风支管与总管采用直管形式连接时，插管接口处应设导流装置。3.12部件安装：风管各类调整装置应安装在便于操作的部位。防火阀安装，方向位置应对时，易熔件应迎气流方
