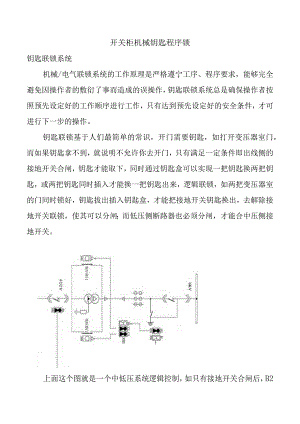

开关柜机械钥匙程序锁钥匙联锁系统机械/电气联锁系统的工作原理是严格遵宁工序、程序要求，能够完全避免因操作者的敷衍了事而造成的误操作，钥匙联锁系统总是确保操作者按照预先设定好的工作顺序进行工作，只有达到预先设定好的安全条件，才可进行下一步的操作。钥匙联锁基于人们最简单的常识，开门需要钥匙，如打开变压器室门，而如果钥匙拿不到，就说明不允许你去开门，只有满足一定条件即出线侧的接地开关合闸，钥匙才能取下，同时通过钥匙盒可以实现一把钥匙换两把钥匙，或两把钥匙同时插入才能换一把钥匙出来，逻辑联锁，如两把变压器室的门同时锁好，钥匙拔出插入钥匙盒，才能把接地开关钥匙换出，去解除接地开关联锁，使其可以分闸；而低压侧断路器也必须分闸，才能合中压侧接地开关。上面这个图就是一个中低压系统逻辑控制，如只有接地开关合闸后，B2钥匙才能拔出，插入钥匙盒XM3,换取钥匙Cl和C2出来，去打开变压器外箱的两个门进行变压器的检修维护，变压器维护好后，门关好才能取下钥匙，只有Cl和C2都插入钥匙盒XM3才能换取B2出来，同时低压侧断路器分闸，钥匙取出插入接地开关钥匙锁，两把钥匙同时解锁，才能操作接地开关。钥匙盒有很多种类，如依照顺序插入换取钥匙出来的，或是一把钥匙或两把同时插入，换取多把钥匙拔下的等等。国际锁具公司对钥匙和锁具严格的数据库管理，几把锁配的钥匙,每个钥匙都是唯一的，不会造成操作错误。机械钥匙联锁满足欧洲和美国安全法规，减少和消除了工作环境中的危险，特别在电力，铁路，石化，核电，钢铁，食品，船舶等领域，钥匙联锁应用创造和积累了独一无二的工业安全的知识和经验，提供了完整的安全解决方案和服务。联锁系统的设计方法：联锁系统的设计是由几个因素决定的，包括：启动、停止设备、维护检修等所有操作流程。机械/电气联锁系统的三个要点：隔离：是否需要隔离不止一个系统以保证安全出入？安全出入是否需要延时？程序：出入类型如何?是人员全部进入还是部分进入？受伤的后果有多严重？限制以变电站开关柜为例：1.开关柜本身有接地开关和断路器之间、隔离开关和断路器之间的互锁;2.一次系统有母联和隔离开关，进线之间的联锁;3.二次系统有开关合闸回路的联锁;4.整体上有开关与进线刀闸，出线侧与变压器室、电容器室、接地变室以及低压柜之间的联锁；这些都可以通过机械钥匙联锁，特别是对于上述2、3、4项目，设备之间存在物理空间距离，无法通过机械连接实现互锁。机械钥匙联锁很好实现，开关柜接地开关合闸后，钥匙可以拔出，去打开变压器室进行维护，此时接地开关不能分闸；而接地开关分闸,钥匙无法取下，变压器室门无法打开，直接、清楚，这就是逻辑控制，主动联锁，一切按操作程序进行，潜移默化形成规矩，完全避免误操作。
