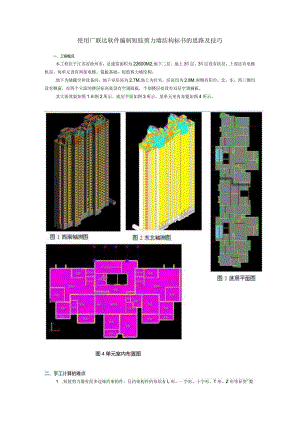

使用广联达软件编制短肢剪力墙结构标书的思路及技巧一、工程概况本工程位于江苏省徐州市，总建筑面积为22600M2,地下二层、地上31层，31层设有跃层，上部还有电梯机房。每单元设有两部电梯。筏板基础，短肢剪力墙结构。地下为储藏空和设备间，地下室层高为2.7M,地上为住宅，层高均为2.8M,南侧有阳台，北、东、西三侧均设有飘窗，在四个立面的楼层标高处设有空调隔板，个别楼层处设有双层空调搁板。其立面效果如图1和图2所示。底层平面如图3所示。某单元室内布置如图4所示。图4单元室内布置图二、手工计算的难点1 .短肢剪力墙有很多边缘约束构件，且约束构件的形状有L形、一字形、十字形、T形、Z形等异型"数量较多，形状各异，且同一部位的剪力墙每隔几层长度都会减小，手工计算钢筋比较麻烦且准确度不高。2 .室内装修较为复杂，计算工程量较为麻烦也很难计算准确。比如，不同房间的地面、踢脚、墙面、顶棚做法不一，获至同一房间内不同材质墙的作法也不相同（如：混凝土墙面不抹灰只批腻子不，砌块墙面既抹灰又刷涂料）：飘窗等处虽属于房间内，但其窗台比室内地面高，顶棚标高比房间的顶棚低：有些房间的顶棚需要保温、有些房间的顶棚则不需要保温：不同材质接头处需要镶贴400MM宽钢丝网片并抹灰。3 .外墙装饰也较复杂，一至五层有些部分镶贴癖菇石，有些部分刷不同颜色的涂料，有些外墙面需要做保温层，而有些墙面则不做保温层。4 .厨房和卫生间地面和墙面防水有不同的要求，如地面柔性防水材料上翻200,砌块墙卜部作止水台并与梁板同时浇筑。三、软件完成计算工程量思路先用GGJ2009计算结构的钢筋，再将钢筋图形导入到GCL2008中计算工程量，将各种构件套上做法；最后导入到GBQ4.0中计算工程造价。四、软件使用技巧由于本工程有电广图纸，所以使用软件提供的CAD导图功能。（一）钢筋工程量计算1 .导入工程的轴网，识别门窗表。2 .导入钢筋混凝土剪力墙。在导入过程中发现，无论是导入砌体墙还是导入剪力墙，均会将这两种墙起导入进来，所以导入完成后不进行识别，而是利用墙体绘制中的“点加长度”方法进行描图，将剪力墙描到图上，再定义剪力墙的属性。根据墙所处的位置可以分为内墙、外墙、电梯井壁：内墙、外墙还可以按照厚度进行分类。3 .添加砌体墙和门窗。定义好砌体墙后，利用软件的顶点捕捉功能补画填充墙。然后识别门窗洞4 .定义暗柱并绘制暗柱。尽量利用参数化图形定义暗柱，无参数化图形可以利用时则自定义异型暗柱。利用软件中的"自适应布置暗柱”功能也可以。暗柱定义最好采用暗柱表的形式，按照标高建立柱层，要特别注意同一位置暗柱的截面尺寸发生变化或截面形状发生变化时的定义技巧，否则在使用层构件复制功能时会发生错误。比如，根暗柱在1-4层时是T形，5-8层时变为字形等。5 .识别梁。按照CAD识别梁的步骤，将梁识别完成后一定要认真检查，尤其是短肢剪力墙结构，利用CAD识别梁时，由于梁和墙在同一张图纸上，有时会将两道梁识别为道梁，有时会将道梁的右支座的原位标注识别为另道梁的左支座的原位标注。要按照图纸一一核对各道梁的名称、跨数、集中标注和原位标注。同时还要正确选择梁节点构造，以保证计算结果与工程实际更加接近。遇到主梁上次梁时，次梁两侧的加筋也要在计算设置中正确设置或在识别完成后正确调整.遇到X、Y方向的梁不在同一张图上时，耍分两次进行导入和识别。6 .定义筏板基础并利用地下室外墙进行智能布置，再利用多边偏移的功能完成筏板的绘制，然后再将筏板钢筋绘制上去。7 .定义现浇板并利用自动生成板的功能进行绘制。导入现浇板配筋图并识别板筋。8 .采用单构件输入法计算其他零星构件的钢筋。9 .汇总计算后，保存，退出软件。（二）土建工程量计算1 .将钢筋图形导入到GCL2008中，此时要特别注意在导图界面，必须将轴线选定，否则导入GCL中的图形则没有轴网。2 .根据墙的厚度和位置，套用相应的作法，不同层相同构件的作法相同时采用做法刷功能完成。3 .根据梁的类别和所处的位置分别套用不同的作法。属于有梁板的梁要套用有梁板清单和定额，工程量代码均应为TJ;属于阳台的梁在清单的工程量代码应设为TJ,定额处的工程量代码应为0：依此类推。4 .根据板类别、厚度和所处的位置分别套用不同的作法。属于有梁板的，在清单和定额的工程量代码处要用TJ；属于阳台的，在清单项的工程量代码处要用TJ,在定额的工程量代码处用MJ,依此类推。5 .将门窗套上相应作法：此时一定要注意转角挑窗及带形洞的问题，遇到转角带形洞时一定要合并才能保证计算结果的正确性。6 .先定义内墙面、踢脚、地面、天棚构件，然后将其附加到对应的房间构件中，绘制到图形中去：面层所附材质要由软件自动选择，并正确选择工程量代码。在内墙面装饰工程量计算中还要正确处理钢丝网片的工程量。7 .定义外墙面并进行绘制：绘制时要注意调整各部位的标高。8 .定义屋面并绘制，此时要注意设置柔性防水的上翻边，计算柔性防水和刚性防水工程量时要注意选择正确的工程量代码。9 .定义楼梯并绘制：10 .定义垫层并利用布置功能给基础构件布置垫层，根据垫层自动生成土方构件。在给基础和土方构件套上相应作法。11 .零星项目可以在表格输入中处理，有些也可以通过绘图进行处理。如厨、卫四周的混凝土上翻边，可以采用圈梁构件来处理；窗台压顶既可以用圈梁、也可以用过梁来处理；这两种构件在绘图时要注意调整其顶面标高并巧妙运用顶点捕捉功能。12 .计算汇总并保存退出。（三）标价的编制1 .利用GBQ4.0的导入和导出功能，将GCL2008文件导入到GBQ4.0的分部分项工程界面中来，根据要求对在GCL中未进行换算的定额子目进行调整和换算；2 .切换到措施项目界面，调整好需要按费率进行计算的各项措施项目的费率：通过"提取模板子目”的功能，将混凝土子目的模板工程量提取到措施项目中来：通过定额查询完成其他措施项目的定额组价。3 .根据招标文件的要求，填写其他项目费的各项费用：4 .进入“人材机汇总”后，分别调整人工费、材料费和机械费中的人工、材料的市场价格。注意要想调整上述人工、的价格，必须将"预算书设置"界面的"现拌混凝土、砂浆"和"机械台班分析”前的，打上。5 .进入“费用汇总”，完成了本工程的工程造价的计算：6 .进入“报表”预览界面，打印所需要的报表。通过使用广联达整体解决方案，在短时间内完成了本工程的钢筋抽样、土建工程量计算和招标控制价的编制。在使用软件的过程中，关键是要能够灵活运用软件提供的些快捷功能和熟悉工程量代码的含义。
