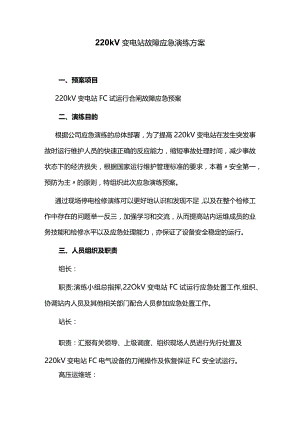

220kV变电站故障应急演练方案.docx
220kV变电站故障应急演练方案一、预案项目220kV变电站FC试运行合闸故障应急预案二、演练目的根据公司应急演练的总体部署，为了提高220kV变电站在发生突发事故时运行维护人员的快速正确的反应能力，缩短事故处理时间，减少事故状态下的经济损失，根据国家运行维护管理标准的要求，本着安全第一，预防为主的原则，特组织此次应急演练预案。通过现场停电检修演练可以更好地认识和发现不足，以及在整个检修工作中存在的问题举一反三，加强学习和交流，从而提高站内运维成员的业务技能和检修水平以及应急处理能力，亦保证了设备安全稳定的运行。三、人员组织及职责组长：职责:演练小组总指挥,22OkV变电站FC试运行应急处置工作,组织、协调站内人员及其他相关部门配合人员参加应急处置工作。站长：职责：汇报有关领导、上级调度、组织现场人员进行先行处置及220kV变电站FC电气设备的刀闸操作及恢复保证FC安全试运行。高压运维班：职责：关注现场实况，落实组长与站长安排的任务及工作，发现异常情况，及时汇报，布置现场安全措施，排查FC试运行期间安全隐患，保证FC正常运行。高压抢修班：职责：及时赶到现场，了解、分析现场状况，负责220kV变电站FC电气设备故障的抢修、恢复工作。其他配合人员：职责：协助抢修班组对FC设备的检修及调试工作。四.基本内容1.演练方式本次演练采用现场模拟演练220kV变电站FC进行试运行，按票执行，人员模拟操作，模拟故障，按故障抢修流程执行。2、故障范围对220kV变电站FC进行试运行，远程合闸失败。3、影响范围220kV变电站FC用于消除吸收电路中的谐波电流,并且可以补偿该线路的电压或无功，稳定线路电压，提高功率因数，从而提高用户的用电质量，减少因为低功率因数导致的重大经济损失。4、应对方案在220kV变电站FC试运行前，确认该线路下设备正常运行，设备无任何安全隐患，试运行期间不会对设备造成跳闸等事故，有事故应急抢修能力，再进行220kV变电站FC试运行。5、演练时间和地点1）演练时间：2023年5月20日09时30分2022年5月20日10时30分2）地点：220kV变电站6、演练前的准备工作1）再次组织相关专业人员加强应急预案的学习，针对预案检查应急材料和工具等的准备情况。2 ）了解FC运行系统,熟悉FC系统操作要求及现场设备。3 ）高压运维人员巡视检查变电所供电设备的运行状态，确认状态良好。4 ）提前做好应急演练当天的联系、要点工作。7、演练步骤1）组长下达演练开始命令，站长安排高压运维组运行人员进行站内巡检工作并发现异常，向站长汇报情况。2 ）站长根据维护人员的反馈,向组长汇报情况并220kV变电站FC试运行，组长允许后，站长安排运维人员及抢修人员进行220kV变电站FC试运行准备工作。3 ）站长确认220kV变电站FC投入对线路无任何负面影响，再联系现场运维人员对220kV变电站FC电气设备进行全面安全检查,确保在试运行前无彳土可故障现象。4 ）运维人员现场对FC电气设备进行检查，确认设备柜门已完全关闭，控制屏无告警信息。5）运维人员现场根据保护控制屏告警信息进行排查，消除告警。6 ）站长和运维人员配合按操作票执行220kV变电站FC试运行,发现无法远方合闸故障现象。7 ）抢修班组与厂家协助人员针对无法合闸故障现象对220kV变电站FC进行故障排查，确认FC本体框架断路器合闸线圈损坏。8）故障排查完毕，更换备件后，对设备进行全面安全检查，确保无工器具遗漏，确认现场预备送电条件后，向组长汇报。9 ）站长经确认后，再次试运行220kV变电站FC,试运行半小时。运维人员在现场确认无任何异常。10 ）试运行结束，停用220kV变电站FCo变电站运维人员检查站内设备运行状况，无任何!异常，站长向组长汇报演练结果，并由组长宣布演练结束。五.安全措施和相关要求1.此次演练，本站严格执行两票三制中的两票制度。2、FC系统内进行远方操作启动时，需要确认是否满足启机条件，同时也需要注意地刀、隔离刀闸、断路器合闸顺序。3、FC系统能够监视该线路下的设备运行情况，可以通过系统触发录波，查看系统谐波分量，可以根据变电站内具体情况补偿电压或无功，保证用电质量。4、倒闸操作前，需要注意控制柜有无告警信息，可以查看开入量进行确认异常处，只有在无告警的情况下，才能运行FCo5、演练中抢修组人员在执行应急抢修任务作业时，做好安全防范工作，穿戴绝缘手套、绝缘靴等安全防护用品，作业完成时，务必确认没有工器具落下。6、抢修小组人员完成断路器故障处理工作后，需要对故障断路器进行绝缘耐压试验、回路电阻试验、机械特性试验等，试验合格后方可投入使用。7、演练过程中要求一切行动听指挥，严格遵守各项规章制度，确保设备和人身安全。六.演练总结演练时，务必严格按照两票制度进行相关操作，同时也要做好相关安全措施。演练结束后，组织高压供电全体人员对此次演练进行总结，提出不足之处，以便在日后的工作中学习、改进。七、现场照片
