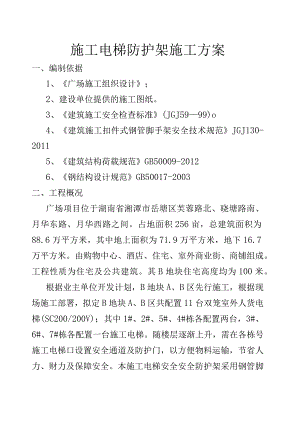

施工电梯防护架施工方案一、编制依据1、广场施工组织设计；2、建设单位提供的施工图纸。3、建筑施工安全检查标准(JGJ5999)o4、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20115、建筑结构荷载规范GB50009-20126、钢结构设计规范GB50017-2003二、工程概况广场项目位于湖南省湘潭市岳塘区芙蓉路北、晓塘路南、月华东路、月华西路之间。占地面积256亩，总建筑面积为88.6万平方米，其中地上面积为71.9万平方米，地下16.7万平方米。由购物中心、酒店、住宅、室外商业街、商铺组成。工程性质为住宅及公共建筑。其B地块住宅高度均为100米。根据业主单位开发计划，B地块A、B区先行施工，根据现场施工部署，拟定B地块A、B区共配置11台双笼室外人货电梯(SC200/200V)；其中1#、2#、5#、4#栋各配置两台，3#、6#、7#栋各配置一台施工电梯。随楼层逐渐上升，需在各栋号施工电梯口设置安全通道及防护门，以方便物料运输，节省人力、财力及保障安全。本施工电梯安全安全防护架采用钢管脚手架搭设，通道底部满铺模板，整个施工电梯脚手架外立面采用安全密目网全封闭（除门洞部位），其外立面与悬挑式外脚手架共面，且与其同步搭设施工。三、施工准备（一）技术准备1）编制施工电梯安全通道防护施工方案。2）组织操作人员进行技术交底，明确施工要点及搭设要求。3）熟悉施工图纸.详细掌握结构周边尺寸，仔细对照工图纸；分析外立面线条造型变化，根据结构线条，合理布置脚手架。（二）材料准备1.1 选用钢管标准1）应有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法（GB/T228）的有关规定；2）钢管的外径、壁厚、端面等偏差，应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011）中表8.15的规定；3）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；4）钢管必须涂防锈漆，一律选用黄色。1.2 选用钢管标准表面锈蚀深度不得大于050mm°检查时在锈蚀严重的钢管中抽取三根好做锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值不得使用；钢管弯曲各种杆件端部1.5m范围以内，弯曲值不得大于5mm;立杆钢管弯曲挠度值当3m<L4m时不大于12mm,当4m<L6m时不大于20mm;水平杆、斜杆的钢管弯曲挠也得大于30mmo2.扣件2. 1扣件性能要求1）扣件用机械性能不低于KT33-81要求的可锻铸铁制造的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。新扣件要具有生产许可证、法定检测单位的测试报告和产品质量合格证。2）当对于口件质量有怀疑时，要按现行国家标准钢管脚手架扣件（GB15831）的规定抽样检测：旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新旧扣件施工前均进行防锈处理。3）脚手架采用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于Imnb当扣件夹紧钢管时，开口处的最小距离应不小于5mmo3. 2扣件的种类1）两钢管90交叉连接采用直角扣件；2）两钢管呈任意角度交叉连接采用旋转扣件；3）钢管与钢管接长采用对接扣件。2 .3扣件的质量检查扣件使用前应进行质量检查，有裂缝、气孔、砂眼、变形的严禁使用，出现滑丝的螺栓必须更换，扣件使用前应进行防锈处理:先除锈然后采用油浸防锈。3 .脚手板采用钢笆片；4 .挡脚板挡脚板高度180-200mmo挡脚板上如有孔眼，不大于25mm,挡脚板下边缘与脚手板的空隙不大于IOmm并刷上黑黄相间漆。5 .密目式安全网应选用有国家认可的质量监督检验部门的检验合格报告、有生产单位检验合格证和安鉴证的密目网。密目式安全网宽（高）度不得小于L2m,网目密度不应低于2000目100cm2,各边缘部位的开眼环扣必须牢固可靠，环扣孔径不低于8mmo不得有断纱、破洞、变形及有碍使用的编织缺陷。旧密目网两次使用时必须经过耐冲击性能检验和耐贯穿性检验，合格后方可使用。密目网的安装平面垂直于水平面，严禁作为安全水平网使用。6 .安全兜网安全兜网使用直径9mm的锦纶网，外观应平整，宽度不小于3m,网眼尺寸不大于5cm,每张安全网重量一般不超过15kg,水平设置时能承受不小于16k的冲击荷载。密目式安全立网技术要求符合GB16909-97的规定。阻燃安全网必须具有阻燃性，其续燃、阻燃时间均不大于4s。四、施工方法1、施工电梯通道防护架随电梯上升逐层搭设，脚手架立杆采用对接扣件连接，立杆步距为1.5米和1.0米，横距为0.9m。见附图2、纵向水平杆接长用对接扣件连接。上下相邻两根纵向水平杆接头错开不小于50cm,同一步内外两根纵向水平杆接头也应错开，并不在同一跨内。3、连墙件采用刚性连接方式，连墙件的连墙杆用短钢管、直角扣件固定于结构，其具体做法见下图：短钢管连墙杆在垂直方向层层设置,水平方向每根立杆对应位置均应设置连墙件，设置时尽量靠近主节点，其偏离主节点的距离不应大于150mm,且必须从底部第一根纵向水平杆处开始设置。4、横向水平杆两端伸出外立杆连接点外IOCn1,用十字扣件紧固牢固。5、扣件同杆件连接时紧固力在4555Nm范围内，不得低于45Nm或高于60Nmo6、防护门尺寸长*高为1.5m*2.0m。7、防护门为内开，门上要挂楼层牌和安全警示标志。8、防护门为双开门，门上设门栓，并涂与外架反差颜色大的油漆。9、通道上满铺脚手板，并用铁丝绑扎牢固，表面平整,标高略高于楼层。10、楼层通道两侧立杆上设置防护栏（扶手）高度1200mm,防护栏下600mm、IOoOmm处另设置两道防护栏，最下部设置挡脚板，挡脚板应用红白油漆间隔涂刷。11、通道口设置及防护门详见下图:oooooooo9。ooooooo之。OOOOOOoooooooooOOOOOOOOOOOOO1500IOOO1500ooooooooc )00000000OOOOC 50000oooooooo oooooooo oooooooo ooooooocIooooooooooc CCCCCCeCCCC00000000000. »0000000000( 00000000000OOOOOOOO OC »000000000 00000000000OOOOOOOOOOO yyyy7y77。停向。一。一。一。一。一。一。一。一OOOOOOOOOO匕二二二二二COOOCOOOOOOOOOO0Qt)000000)0000000000OOOOQOoooooooooooooooo50000000000000000Ooooooooooooooooobo000000000000000OOOOOOOOOOOQOOOC0()0000000000Oooqqoqqqqq ooooooooooq 00000000000 ooooooooooc 。Ooo)000000 ooooooo 50000000000Joooooooooooooooo Iioooooooooooooooo 50000000000000000 (»00000000000000001>0000000000000000( 00000000000 »0000000000( 00000000000 »0000000000( 00000000000 >oooooooooot 00000000000 >ooooooooooc OOOoo9。OOo00000000000 0000000>0000OOOOC00000000)0000000000Ooooooooooo)0000000000。Coooooooo00000000000 ooooooooooc 00000000000 oooooooooocJoooooooooo0000000000(oooooooo00000000000 )oooooooooo) 00000000000 )0000000000« 00000000000 )。( Ooooooooooo )OOOOQOOOOO ooooooooooooooooooooooooo >00000000000000 000000000000006Aoooooooooooo- >ooooooooooooc 0000000000000 «一 >ooooooooooooooooOoooooooooooooooo >0000000000000000 (»0000000000000000 >0000000000000000 OOOO OOOOO OOOO OOOOiIdoooooooooo 0000000000( 300000000001 ooooooooo-cc AAc cccOC >0000000000ooooooooo, »0000000000 Ooooooooooo >00000000001 oooooooo OOO »00000000001 00000000000 10000000000( 00000000000 (00000000001 00000000000 ,00000c *、000000 ,oooooc 00000000000施工电梯脚手架立而图施I.电梯以手架平而图施工电梯入喃手架制翻12、卸载与加强措施：1)本施工电梯通道脚手架采用单立杆，根据建筑施工扣件式钢管脚手架安全技术规范(JGJI302011)第6.1.2条规定，搭设高度超过50米以上部分需分段搭设。故本工程随外悬挑架同时搭设，故为每6层搭设一次，搭设高度低于20米。2)脚手架卸载采用工字钢进行悬挑，根据悬挑架计算选择16#工字钢作为悬挑主梁。每根悬挑梁设置三道地锚,其构造做法同B地块悬挑式脚手架施工节点做法。3）悬挑梁单根长度450OnIm,在立钢管的地方焊上长150mm的22钢筋头方式来防止钢管滑动，悬挑长度为1300mmo五、安全通道施工工艺1 .安全通道结构本安全通道用于进入施工电梯前的安全防护,采用纵向承重结构体系，立杆间距150Onm1。第一道水平横杆（扫地杆）距立柱下端200mm,以上间距150OnInb顶部棚间距600mmo如下图所示：安全通道侧立面图纵向承重门架采用双排钢管做柱立柱，间距60Onmb通道净宽4800mm,净高4400mm,双层顶棚间距600mmo正立面图如下所示:瀚一层姊安全网封闭湍版板钢酸,板OqlX1200J1200J1200J1200/o"安全通道正立面目本安全通道基础为已硬化路面，先将200宽50厚木垫板放在立柱下方，然后再进行步架、立杆、水平杆、横杆、剪刀撑等的搭设。2 .安全通道构造要求2.1立杆在竖立杆时，用单支6m钢管,不得采用对接钢管,立杆纵距1.5米。禁止使用弯曲钢管。2.2大横杆大横杆长度不宜小于三跨，大横杆置于双排立柱内侧,与立杆必须用直角扣件扣紧。大横杆连接采用搭接，搭接长度不小于1000mm,并用不少于三个旋转扣件等间距扣牢，端部扣件盖板的边缘至杆端距离不应小于100mmo大横杆接头与相邻立杆距离不大于立杆纵距的l3o同一水平和竖向相邻的两根大横杆的接头均应
