EPS、XPS、硬质聚氨酯泡沫塑料压缩强度检测内容及方法.docx

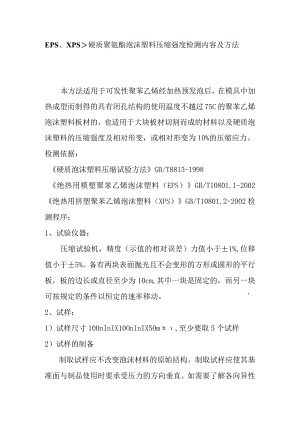

EPS、XPS硬质聚氨酯泡沫塑料压缩强度检测内容及方法本方法适用于可发性聚苯乙烯经加热预发泡后，在模具中加热成型而制得的具有闭孔结构的使用温度不越过75C的聚苯乙烯泡沫塑料板材的，也适用于大块板材切割而成的材料以及硬质泡沫塑料的压缩强度及相对形变，或相对形变为10%的压缩应力。检测依据：硬质泡沫塑料压缩试验方法GB/T8813-1998绝热用模塑聚苯乙烯泡沫塑料（EPS）GB/T10801.1-2002绝热用挤塑聚苯乙烯泡沫塑料（XPS）GB/T10801.2-2002检测程序：1、试验仪器：压缩试验机，精度（示值的相对误差）力值小于±1%,位移值小于±5%。备有两块表面抛光且不会变形的方形或圆形的平行板，板的边长或直径至少为10cm,其中一块是固定的，而另一块可按规定的条件以恒定的速率移动。'2、试样：1）试样尺寸100nInIX10OnlnIX50m,至少要取5个试样2）试样的制备制取试样应不改变泡沫材料的原始结构。制取试样应使其基准面与制品使用时要承受压力的方向垂直。如需要了解各向异性材料完整的特性，或不知道非均质材料的主要方面时，应制备两组试样。各向异性体的特性用一个平面及它的正交面来表示。试样不允许由几片薄片叠成。3）试样的状态调节和试验的标准环境按照GB2918中规定的温度23±2oC相对湿度45%55%进行。3、试验步骤：按照GB6342所规定的方法测量试样的尺寸，然后将试样置于压缩试验机两平板的中央活动板以恒定的速率压缩试样。相对形变至少要达到10%。4、试验结果O压缩强度及其相对形变a压缩强度=l×io3s。式中：Om压缩强度，kPa；Fm最大压缩力，N；S0试样横截面初始面积，mm%b相对形变用直尺将力-形变曲线上斜率最大的直线部分延伸至力零位线，其交点为“形变零点，量取从“形变零点”，至试样受到最大压力时的整个位移（Xm）。图（1）为两个图例。按下面公式计算相对形变ra.%（%）=*XlOO%式中：m试样受最大压缩力时的相对形变，;Xra达到最大压缩力时的位移，mm；A大压力力”看堂S氏力大R力时的以外，IoV时的依8图1示例图如果力-形变曲线上没有明显的直线部分，或用这种方法求得的“形变零点”为负值，则“形变零点”应取压缩应力为100±IOkPa时所相应的形变。2）取相对形变为10%时的压缩应力为压缩强度。按下面公式计算10×103式中：OK）相对形变为10%时的压缩应力，kPa；Fio一一使试样产生10%相对形变为时的力，N；So试样横截面的初始面积，mm2o
