PVC接线盒施工设计方案.docx

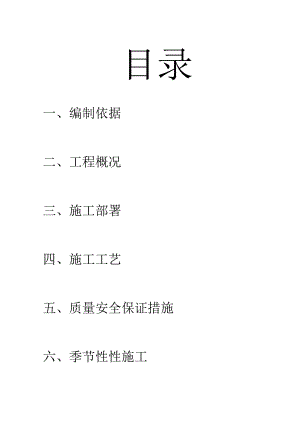

目录一、编制依据二、工程概况三、施工部署四、施工工艺五、质量安全保证措施六、季节性性施工一、编制依据1.根据国家和河北省有关的设计标准、标准?建筑电气工程施工质量验收标准？(GB50303-2002)?电气安装工程施工及验收标准?GBJ232-82?建筑电气工程施工质量验收标准?GB50303-2002?砌体工程施工质量验收标准?GB50203-2011?建筑设计防火标准?GB50016-2012?民用建筑电气设计标准?JGJ16-2008二、工程概况1 .工程工程介绍本工程为沧州市第一中学新校区工程-艺术中心、实验楼，位于河北省沧州市上海路南侧，迎宾大道西侧，建筑主体高度为16.45米，总建筑面积为21476平方米。本工程为框架构造，A、B区三层、C区四层。2 .设计说明1、除注明外，开关、插座分别距地1.4m、0.3m暗装。卫生间内开关、插座选用防潮、防溅型面板。2、照明支线为BV-2.5mnf聚氯乙烯绝缘铜芯导线穿硬质塑料管暗敷，2根穿16管，34根穿620管，除空调插座外的插座回路主线为BV3*4PC25,引支单个插座的线路为BV3*2.5PC20,导线分开,拐弯时应加接线盒。3、室内二次构造墙体均为泡沫混凝土砌块砌筑而成。三、施工部署施工部署包括技术、生产、材料进场以及施工机具准备和人员安排等。1、施工技术准备：为圆满完成本工程，实现各项管理目标，在施工技术人员和施工班组认真学习和审查图纸，熟悉图纸内容和会审记录情况。认真学习工程施工质量验收标准和有关施工工艺标准。2、施工材料准备：施工人员根据PVC接线盒的种类和施工进度方案编制物资需要量方案，做好材料供应方案，提前将所需材料进展统筹、采购。进场的PVC接线盒必须有合格证及检验报告。并报监理工程师验证。3、施工人员4.施工机具云石机3台、墨斗2个、水平仪2台、锤子簪子假设干。序号工种主要工作内容人数备注1管理人员现场指挥、技术、质量、安全管理22电焊工焊接23电工定位、接收及接线盒的固定64泥工配合预留接线盒孔25辅工线管、接线盒的固定、看护2四、施工工艺1、施工要求：接线盒的水平标高、竖直的凹凸、左右的位置，要求同一墙面、同一房间、同一层面、同一楼号都相应一致，到达质量验收标准相应的施工要求，并且要求接线盒一次成型施工就是充分考虑以上的要求，通过实践摸索，总结取得的成绩，接线盒一次成型，可以有效保证有效构造强度不受安装的破坏，且管线走向合理，与竣工图能很好的对应，否那么如果后期大量的管线修补，管线的绕道太多,等装修完后基本不清楚管线的走向的不良情况，也对后期维修等工作不便。一次成型大量防止了后期的敲凿、修补、二次施工，缩短了施工工期，就是节约了大量的人力，资源，从整体上为降低工程造价作了奉献；另外解决了，因为构造、装修墙面被影响而导致的墙面开裂等后遗症。2、施工方案：1、安装线盒与土建工作人员共同进展，并派专人根据土建标识好的构造标高，选取固定一个位于平台中央部位的为唯一的基准点，然后用水平仪器水平出每个开关、插座等接线盒的准确标高，做好清晰标识，这样有效保证了同一楼层、同一房间的接线盒标高的误差。2、砖墙接线盒预埋，采用“套砌法。新型环保材料混凝土砌块的推广使用后，采用二次开墙槽配管的传统方式，不仅影响混凝土砌块的构造强度，而且其废弃物、扬尘都是和新型施工法格格不入的。套砌法是指先把管线做到位，然后用专用切割机在有接线盒位置的地方的砌砖上事先开好86型盒的孔洞，然后套砌上去，然后专业电工在满足标高、水平度、垂直度的条件下，配合好泥工用高标号水泥砂浆固定。这样防止了大量墙体开槽工作，保护了构造、节约了成本，为了保证接线盒成型的质量，对专业电工一定要先进展技术交底，然后熟悉图纸，掌握管线走向及接线盒的标高，位置，随时配合好泥工。3、在砌块完成之后需要个别维修的，根据设计图中PVC接线盒确实定位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出PVC接线盒实际尺寸、位置，然后进展剔槽埋盒，最后稳住PvC接线盒，再用灰浆饱满，平整结实，坐标正确，固定PVC接线盒距外墙面小于3cm时，需加金属网固定后再抹灰，防止空裂。五、质量、安全保证措施1、保证PVC接线盒内壁的清洁美观。2、保证PVC接线盒位置在偏差范围之内。3、保证不大面积破坏土建的墙体，确保构造不受影响。4、电气施工人员在墙体上过完PVC接线盒之后，保证用砂浆进展抹平、找平。5、由于预埋与装面板相距时间较长，接线盒一直处于无保护状态，所以要防止在此期间管线的人为、砂浆的堵塞，用废弃的硬板纸剪成盒子大小，进展封堵。6、施工时注意现场的复杂情况，清理或隔离易燃易爆物品；7、施工完毕，及时清理现场。六、季节性性施工1、雨季做好防水，防止线盒刚固定完毕后雨水淋湿或浸泡。2、冬季固定线盒砂浆控制好温度，防止砂浆受冻，影响强度。
