SH—G50P钻孔轨迹成像仪检测原理.docx

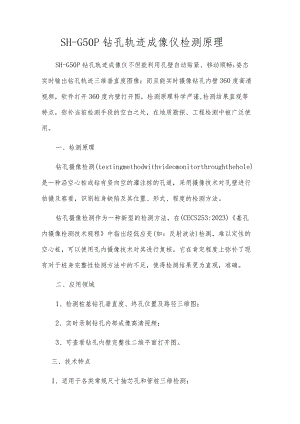

SH-G50P钻孔轨迹成像仪检测原理SH-G50P钻孔轨迹成像仪不但能利用孔壁自动贴紧、移动顺畅;姿态实时输出钻孔轨迹三维垂直度图像；而且能实时摄像钻孔内壁360度高清视频，软件打开360度内壁打开图，检测原理科学严谨,检测结果直观等特点，弥补当前检测手段的空白之处，在地质勘探、工程检测中被广泛使用。一、检测原理钻孔摄像检测(testingmethodwithvideomonitorthroughthehole)是一种沿空心桩或钻有竖向空的灌注桩的孔道，采用摄像技术对孔壁进行拍摄及察看，识别桩身缺陷及其位置、形式、程度的检测方法。钻孔摄像检测作为一种新型的检测方法，在(CECS253:2023)基孔内摄像检测技术规程中指出经低应变(如：反射波法)检测，难以定性的空心桩，可以使用孔内摄像技术对其进行复核。它在肯定程度上弥补了现有对于桩身完整性检测方法中的不足，使得检测结果更为直观，准确。二、应用领域1、检测桩基钻孔垂直度、终孔位置及路径三维图；2、实时录制钻孔内部成像高清视频；3、可查看钻孔内壁完整性二维平面打开图。三、技术特点1、适用于各类常规尺寸抽芯孔和管桩三维检测；2、笔记本全WlFl无线连接前瑞机远程操作，USB3.0接口；3、采用FPGA主控单元、低功耗、高速率；4、进口500万像素高清楚360度鱼眼摄像头；5、检测过程中电动计数轮自动进行匀速放线；6、探头内置九轴陀螺仪，四元素、欧拉角空间姿态定位；7、现场成图、绘制路径三维图、自动计算终孔位置、垂直度；8、同时检测钻孔垂直度指标及实时录制钻孔内部成像高清视频;9、手记软件自带将360度摄像视频打开二维平面图像功能。四、支持标准1、中国工程建设协会标准基桩孔内摄像检测技术规程(CECS253:2023)2、电力工程基桩检测技术规程(DL/T54932023)3、建筑基桩检测技术规范(JG1062023)4、广东省建筑地基基础检测规范(DB15602023)5、浙江省基桩完整性检测技术规程(DB33T11272023)6、湖北省预应力混凝土管桩基础技术规程(DB42/4892023)7、陕西省工程建设标准预应力混凝土管桩基础技术规程(DB61T1012023)
