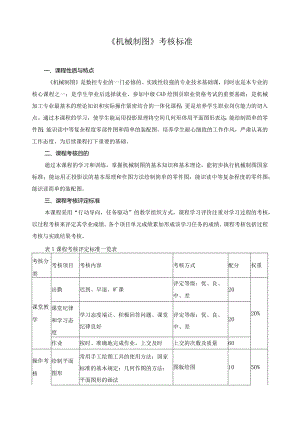

《机械制图》考核标准.docx

机械制图考核标准一、课程性质与特点机械制图是数控专业的一门必修的、实践性较强的专业技术基础课，同时也是本专业的核心课程之一；是学生毕业后选择就业、参加中级CAD绘图员职业资格考试的重要基础；是机械加工专业最基本的理论知识和实际操作紧密结合的一体化课程；更是培养学生职业岗位能力的切入点。通过本课程的学习，使学生能运用投影原理将空间几何形体用平面图形表达；能绘制简单的零件图；能识读中等复杂程度零部件图和简单的装配图。培养学生耐心细致的工作作风，严肃认真的工作态度，为后续课程打下重要的基础。二、课程考核目的通过本课程的学习和训练，掌握机械制图的基本知识和基本理论，能初步执行机械制图国家标准；能运用正投影法的基本原理和作图方法绘制简单的零件图；能识读中等复杂程度的零件图；能识读简单的装配图。三、课程考核评定标准本课程采用“行动导向，任务驱动”的教学组织方式，课程学习评价注重对学习过程的考核，以过程考核来评定其学业成绩。各个项目单元成绩累加形成该学习任务的成绩。课程考核包括过程考核与实践结果考核。表1课程考核评定标准一览表考核分类考核项目考核内容考核方式配分权重课堂教学出勤迟到、早退、旷课评定等级：优、良、中、差2020%课堂纪律和学习态度学习态度端正、积极回答问题、课堂纪律良好评定等级：优、良、中、差20作业按时、准确地完成作业，上交及时上交的次数及质量60操作考核绘制平面图形常用手工绘图工具的使用方法；国家标准的基本规定；几何作图的方法；平面图形的画法图板绘图1050%绘制基本形体图形点线面投影特性基本形体投影规律；平面立体的投影特征；曲面立体的投影特征试卷及图板绘图15绘制组合体图形组合体的分析方法和组合形式；组合体三视图的画法；组合体的尺寸标注；看组合体视图；补视图；补缺线试卷及图板绘图20绘制机件图形基本视图、向视图斜视图、局部视图；全剖视图、半剖视图、局部剖视图；移出断面图、重合断面图；其他表达方法试卷及图板绘图20识读及测绘零件图看零件图；测绘抄画零件图图板绘图20识读装配图螺纹紧固件的连接画法；键销的表示方法、弹簧、轴承的规定画法；识读装配图试卷（看图回答问题）15综合技能考核基本知识技能考核期末考试10030%四、课程考核内容表2课程考核内容一览表序号教学项目支撑知识理论考核实操考核1绘制平面图形机械图样的概述；本课程的学习方法；常用手工绘图工具的使用方法；国家标准的基本规定机械图样的相关知识；常用手工绘图工具的使用方法；国家标准的基本规定；几何作图的方法；平面图形的画法绘制平面图形几何作图的方法平面图形的画法2绘制基本正投影法与三视图、三面投影体系；正投影特性；正投影法与三视图、三面投影体系；正投影特性；点线面投绘制基本体图形形体图形点线面投影特性基本形体投影规律；平面立体的投影特征影特性基本形体投影规律；平面立体的投影特征；曲面立体的投影特征；简单体轴测图画法曲面立体的投影特征简单体轴测图画法3绘制组合体图形组合体的分析方法和组合形式；截交线的画法组合体的分析方法和组合形式；截交线的画法；相贯线的画法；组合体三视图的画法；组合体的尺寸标注；看组合体视图；补视图；补缺线绘制组合体图形相贯线的画法组合体三视图的画法；组合体的尺寸标注看组合体视图；补视图；补缺线4绘制机件基本视图、向视图、斜视图、局部视图基本视图、向视图、斜视图、局部视图；全剖视图、半剖视图、局部绘制机件图形图样全剖视图、半剖视图、局部剖视图移出断面图、重合断面图剖视图；移出断面图、重合断面W5识读及测绘零件图螺纹规定画法；零件图概况、尺寸、技术要求、工艺结构；轴套类零件图的看图方法齿轮的规定画法；抄画零件图；轮盘类零件图的看图方法；测绘零件图螺纹规定画法；零件图概况、尺寸、技术要求、工艺结构；轴套类零件图的看图方法；齿轮的规定画法；抄画零件图；轮盘类零件图的看图方法；测绘零件图识读及测绘零件图6识读装配图螺纹紧固件的连接画法；键销的表示方法、弹簧、轴承的规定画法；识读装配图螺纹紧固件的连接画法；键销的表示方法、弹簧、轴承的规定画法；识读装配图识读装配图五、课程考核方式表3课程考核方式一览表项目考核主体考核地点考核方式考核内容比例分比例总比例课堂教学任课教师绘图实训室考勤表现学生出勤40%40%随机提问批阅平时作业60%操作考核任课教师绘图实训室试卷项目知识点50%30%大型绘图作业综合技能50%综合技能考核任课教师绘图实训室期末考试全部知识点30%六、课程考核评分细则表4课程考核评分细则项目考核内容分值评分细则总分课堂教学学生出勤和课堂表现16迟到3次扣1分旷课1分次40平时作业24缺交1分次操作考核绘制平面图形3绘图规范、图形正确清晰、尺寸标注正确；图面整洁30绘制基本形体图形4.5绘图正确。视图符合投影规律、尺寸标注正确；图面整洁绘制组合体图形6绘图正确。视图符合投影规律、尺寸标注正确；图面整洁绘制机件图样6表达方法选用合理、正确绘图识读及测绘零件图6能正确抄画零件图、能识读零件图识读装配图4.5能识读简单装配图期末考试综合知识30阅卷评分30表5学生自我评价（40%）班级：姓名：学习任务名称:序号评价项目是否1是否在本次课中严格遵守了课堂纪律，学习态度是否端正2本次任务是否备齐绘图工具、练习手册3是否在绘图过程中正确使用绘图工具4在绘图过程中绘图方法是否正确5是否理解了本次任务的知识点、技能点6是否爱护机械制图绘图实训室的财物7在任务完成过程中，是否与同学交流、协作8在本次学习任务的学习过程中，是否主动帮助同学9是否主动参加机械制图绘图实训室的清洁10对自己在本次学习任务中的表现是否满意合计表6教师评价（60%）序号项目教师评价优良中差1按时上、下课2自备绘图工具、练习手册3遵守课堂纪律4学习的主动性和独立性5绘图工具使用规范6积极主动参加工作站的清洁7听从教师安排，接受教师建议8与同学沟通交流、相互帮助9会查阅各种图表等资料10任务完成情况综合评价评价人：年月日七、课程考核题型本课程期末考试的形式为闭卷，分理论试卷和操作试卷两部分，理论考试时限为90分钟，实操考试时限为180分钟。试题难易程度比例为：较容易题占30%；中等程度题占50%；较难题占20%。理论试卷具体题型如下：1.填空题（30分）；2 .选择题（40分）；3 .作图题（30分）；八、课程考核结论表7机械制图课程考核结论表等级优秀良好合格不合格分数85-10075-84607460以下
