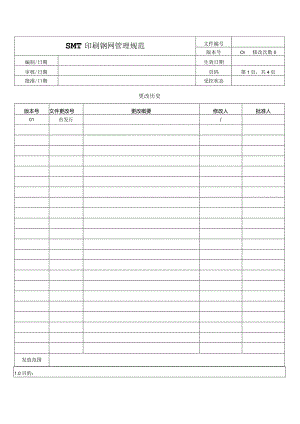

SMT印刷钢网管理规范文件编号版本号Ol修改次数0编制/日期生效日期审核/日期页码第1页，共4页批准/口期受控状态更改历史版本号文件更改号更改概要修改人批准人01首发行/发放范围1.0目的：规范钢网的管理，完善SMT工艺，提高SMT质量，2.0适用范围：适合于本公司SMT钢网从制作申请到报废的所有过程.3.0权责：3.1开发部：负责知会工程部，并提供相应的PCB板图纸及供应商制板图。3. 2工程部：负责钢网的开口设计、外发制作、验收编号、入库、台账管理、定时状态检查、损坏钢网的外发维修及钢网的报废审核处理。4. 3生产一部：负责钢网的日常维护与保养；报废钢网的申请5. 4品管部：负货钢网的巡检工作，并反馈信息至相关部门4.0工作流程：4. 1钢网的制作确认：开发部向工程部提供新增PCB板或更改后的PCB板图纸及制板图，并提供一块该款PCB板样品实物，工程部则确认现有钢网是否可用于该款PCB板，如有，则不用重开钢网，并在钢网索引上注明；如没有，则开发部在样品得到客户确认可用后，及时知会工程部，工程部受理后，则进行钢网的设计和制作。4. 2钢网的设计及制作：4.2. 1IE工程师应根据PCB板的图纸（CAD格式）、供应商提供的PCB制板图（PCB格式）对PCBA钢网的开口方案进行设计，设计方案在PCB板图纸（CAD格式）中体现；4. 2.2IE工程师应将PCB供应商提供的PCB制板图（PCB格式）及设计好后PCB板的图纸等资料提供给钢网制作商，并在邮件中注明所用钢板的厚度、所需的刻字及制作工艺等；4. 2.3钢网制作工艺要求：涉及0201电容焊盘的PCBA钢网采用激光工艺，其它采用蚀刻工艺（特殊除外）。4. 2.4生产一部根据产品订单量的大小确认是否需有1张备用钢网并提出申请，以便钢网出现损坏时不会影响生产的进度；另外除特殊原因外，两张钢网不能同时使用，只能先使用其中一张，待其报废后才能使用另外一张。4. 3钢网的验收及编号：4.3. 1钢网收货时，要检查钢网外形平整度，确认有无变形,并且网板不能有碰撞、刮花等现象；6. 3.2用显微镜检查开孔壁不毛糙，无毛刺；4.3.3使用PCB板检查钢网开口是否有漏开，多开等现象；并试印刷1片PCB板，观察各焊点印锡状态，贴片过回流焊后观察元器件焊接状态；以上确认无误方可验收。4.3.4IE工程师将以上验收结果记录于治具验收报告中，经品管部、生产部签字确认后办理入库手续，再由生产班组领出；开发用新品钢网，工程验收后，经开发工程师确认签字后入库，再由开发部使用人员领出。4.3.5IE工程师根据SMT印刷钢网台账中的流水号，将验收合格的钢网贴上对应流水号的标签，在标签上注明对应PCBA的型号，并在SMT印刷钢网台账中注明其所对应的PCBA型号。4.3.6钢网编号规则：XXX-GW-OOl-Ol符号说明：公司简称：“XXX”；钢网缩写：“GW”；流水号：OOK002、003；次数编号；4.4钢网的保存：4.4.1钢网要根据其标签上的序列号按流水号排序的方式保存于钢网柜内，标签要一致朝外以方便查找并不定期检查钢网是否有乱摆放现象；4.4.2对于闲置半个月以上的钢网，需装入纸盒中，并在纸盒上注明钢网编号及闲置标识。4. 5钢网的使用：4.5. 1操作员工根据生产需要，并对照SMT印刷钢网台账中的钢网型号,取用与PCB板相对应的钢网，要轻拿轻放,防止损坏钢网；4.5.2未征得工程人员同意，任何员工不得使用贴有报废标签的钢网。4.6钢网的清洗：4.6.1钢网使用完毕必须马上清洗干净，不许有锡膏残留；4.6.2清洗时应放在清洗筐里，防止清洗液弄脏地板；4.6.3钢网应用干净抹布醮酒精擦拭，对已经有锡膏凝结的网孔可用小毛刷轻缓的刷掉；4.6.4清洗钢网时，用力须轻柔，动作不宜过猛过快，防止钢网受压变形或受损；4.6.5擦拭干净后，须用气枪仔细地吹干净每一个网孔；4.6.6用气枪吹过之后须再擦拭一遍，直至完全干净为止；4.6.7擦拭时用力不能过猛过大，以免损坏钢网；4.6.8清洗完毕后检查钢网表面是否有损坏，若发现异常要马上报告工程人员，确认需更换时，由生产部提出申请，工程部负责制作方案的制订；4.6.9清洁后的钢网应放置于钢网专用柜内，并做好钢网使用履历表，记录当天钢网印刷PCBA的型号、印刷数量及印刷中出现的问题。4.7钢网的检查：4.7.1IPQC每日巡检时应对生产所使用钢网的状态进行确认，如有异常应及时要求生产停止操作，反馈于工程部，由工程部进行确认；4.7.2班长应根据生产班组记录的钢网使用履历表定期对刷印累枳数量达到10万次的钢网拿到工程部，由工程部联系钢网供应商测量钢网张力，并将其确认内容及结果记录于钢网使用履历表中，如发现损坏无法修复时应及时进行报废处理，并及时制作新的钢网，以满足生产要求，确认频率及方法：每印刷10万次就要进行一次检测，检测钢网5个不同位置的张力值，分别为左上角（1）、左下角（2）、中间（3）、右上角（4）、右下角（5）张力要求为：2555N/CM,张力极差值AFW15N/CM。若张力值小于张力极差值时直接报废。4. 8钢网的报废：4.8. 1钢网在生产中如出现异常，生产班组应及时将其异常状态反馈于工程部，由工程部确认后决定处理方案：如可修复，则发送给厂商进行修复；如不能修复，则需在工模治具确认表中注明报废，并重新制作一张新的钢网。4.8.2对于已破损需报废的钢网要贴上不合格标签，暂由工程部保存，月底统一交由管理部进行处理；4.8.3报废流程：生产申请一工程审核一副总经理批准。5.O记录文件：5.1SMT印刷钢网台账5.2 钢网使用履历表5.3 治具确认表5.4 治具验收报告
