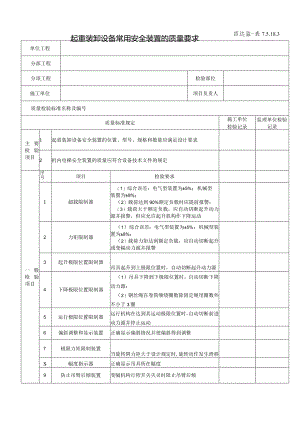

7.5.18.3起重装卸设备常用安全装置的质量要求.docx

单位工程分部工程分项工程检验部位施工单位项目负责人质量检验标准名称及编号质量标准规定施工单位检验记录监理单位检验记录主要检验项目1起重装卸设备安全装置的位置、型号、规格和数量应满足设计要求2机内电梯安全装置的质量应符合设备技术文件的规定一般检验项目序号项目检验要求1超载限制器（1）综合误差：电气型装置为±5%；机械型装置为±8%；（2）载荷达到90%额定负载时应提前报警；（3）载荷大于额定负载，应自动切断起升动力源并报警，但应允许起升机构作下降运动2力矩限制器（1）综合误差：电气型装置为±5%；机械型装置为±8%；（2）载荷力矩达到额定负载，应自动切断起升或变幅动力源并报警3起升极限位置限制器吊具起升到上极限位置时，自动切断起升动力源4下降极限位置限制器（1）吊具下降到下极限位置时，自动切断下降动力源；（2）钢丝绳在卷筒缠绕圈数除固定绳尾圈数外不小于3圈5运行极限位置限制器运行机构在达到其运动极限位置时，自动切断前进动力源并停止运动6偏斜调整和显示装置正确显示偏斜情况并使偏斜得到调整7极限力矩限制装置当旋转阴力矩大于设计规定时,旋转动作发生滑移S幅度指示器正确显示吊具所在幅度9防止吊臂后倾装置变幅机构行程开关失灵时阻止吊臂后倾四达监-表7.5.18.3起重装卸设备常用安全装置的质量要求序号项目检验要求施工单位检验记录监理单位检验记录10联锁保护装置（I）驾驶室通道口门、进入起重机门和由驾驶室登上桥架的舱口门与运行机构的联锁；（2）俯仰机构与安全钩的联锁；（3）电缆卷筒收放终端与大车运行机构联锁；（4）起升和俯仰机构超速保护联锁：（5）锚定装置、夹轨器、防爬器和缓冲器与大车运行机构联锁；（6）小车停车位置与悬臂梁动作联锁；（7）悬臂梁位置与小车动作联锁11缓冲器结构牢固，有良好的吸收冲击能量功能12防风安全装置符合现行行业标准港口大型装卸机械防风安全要求（JT399）的有关规定13防碰撞装置动作可靠，制作距离符合要求14防倾翻安全钩安全钩牢固可靠，与轨道间隙符合设计要求15扫轨板扫轨板与轨道间隙不大于IOmm16车挡焊接质量和安装位置满足设计要求17危险部位与标志符合现行国家标准安全色（GB2893）的有关规定18俯仰机构安全钩安全钩牢固、动作可靠19避雷针针尖高出航空障碍灯不少于30mm20航空障碍灯灯光信号良好21风速报警器露天工作起重机,风力大于6级时发出报警信号；沿海工作起重机，风力大于7级时发出报警信号22登机信号按钮按钮动作可靠，易于触及23行走报警装置大车运行机构行走时发出声光报警信号24防护罩外露有伤人可能的活动零部件设置安全、有效防护罩25防雨罩露天电气设备设置有效防雨罩26梯子、栏杆、走道和平台符合现行国家标准起重机械安全规程（GB6067）的有关规定施工单位检验结果分项工程技术负责人：质量检查员：年月日年月日浙水-续表7.5.18.3监理单位检验结论监理工程师:年月日
