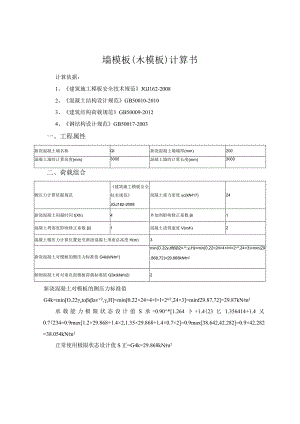

墙模板（木模板）计算书主楼.docx
墙模板(木模板)计算书计算依据：1、建筑施工模板安全技术规范JGJ162-20082、混凝土结构设计规范GB50010-20103、建筑结构荷载规范GB50009-20124、钢结构设计规范GB50017-2003一、工程属性新浇混凝土墙名称Ql新浇混凝土墙墙厚(mm)200混凝土墙的计算高度(mm)3000混凝土墙的计算长度(mm)3000二、荷载组合侧压力计算依据规范建筑施工模板安全技术规范JGJ162-2008混凝土重力密度c(kN?)24新浇混凝土初凝时间t(Xh)4外加剂影响修正系数l1混凝土坍落度影响修正系数21混凝土浇筑速度V(mh)2混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)3新浇混凝土对模板的侧压力标准值G4k(kNm2)minO.22ctl2v,z2,cH=min0,22×24×4×l×l×2,y2,24×3)=min29.868,72)=29.868kNm2倾倒混凝土时对垂直面模板荷载标准值Q3k(kNm2)2新浇混凝土对模板的侧压力标准值G4k=minO.22ctoav1/2,cH=min0.22×24×4×l×l×2z2,24×3=minf29.87,72=29.87kNm2承载能力极限状态设计值S承=0.90*1.264卜+1.4(23匕1.356414+1.4乂0.7(234=0.9max1.2×29.868+1.4×2,1.35×29.868+1.4×0.7×2=0.9max38.642,42.282=0.9×42.282=38.054kNm2正常使用极限状态设计值S正=G4k=29.868kNm2三、面板布置小梁布置方式竖直左部模板悬臂长(mm)125小梁间距(mm)250小梁一端悬臂长(mm)250主梁间距(mm)450主梁一端悬臂长(mm)100*j拉螺栓横向间距(mm)450对拉螺栓竖向间距(mm)450模板设计立面图四、面板验算面板类型覆面木胶合板面板厚度(mm)15面板抗弯强度设计值f(Nmm2)15面板弹性模量E(Nmm2)10000墙截面宽度可取任意宽度，为便于验算主梁,取b=0.45m,W=bh26=450xl52616875mm3,I=bh3l2=450×15312=126562.5mm42501、强度验算q=bS.=0.45x38.054=17.124kNm-0.134面板弯矩图(kNm)Mmax=O.134kNm=Mmax/W=0.134×106/16875=7.928Nmm2f=15Nmm2满足要求！2、挠度验算q=bS正=0.45x29.868=13.44IkN/m-0.54面板变形图(mm)v=0.54mm<v=1/400=250/400=0.625mm满足要求！五、小梁验算小梁材质及类型矩形钢管小梁截面类型(mm)5O×5O×2.5小梁抗弯强度设计值fKN/mn?)205小梁弹性模量E(Nmm2)2060小梁截面抵抗矩W(cm3)6.78小梁截面惯性矩Kcm4)16.94UuiiuuuuuiuunuuuuiuuuniuuuuiuuuuB1(I)TV«飞(5飞w飞(i)飞w飞9X>X>X>tX>OttOKztX>X>tx>Otx>j5ttC>250450145045014501450450薪1、强度验算q=bS承=0.25x38.054=9.513kNm0.2970.124/17尸包0.151六Jp5v0006,008/°A,°°3a0121设瓦嗑就'002匕瓜'.嗑2,cA>0.cW灰.059谬T小梁弯矩图(kNm)小梁剪力图(kN)MmaX=O.297kNm=MmaW=0.297×1066780=43.847Nmm2<f=205Nmm2满足要求！2、挠度验算q=bS正=0.25x29.868=7.467kNm-0.204小梁变形图(mm)v=0.204mm<fv=400=450/400=1.125mm满足要求！3、支座反力计算R1=4.904kN,R2=.Rn=4.904kN,R2=4.904kN六、主梁验算主梁材质及类型双钢管主梁截面类型(mm)48×3.2主梁计弊截面类型(mm)48×3主梁抗弯强度设计值fRN/mn?)205主梁弹性模量E(Nmm2)206000主梁截面抵抗矩W(cm3)4.17主梁截面惯性矩Kcm4)22.492.452kN2.452kN2.452kN2.452kN2.452kN2.452kN2.452kN2.452kN2.452kN2.452kN2.452kN2.452kN1、强度验算主梁弯矩图(kNm)Mmax=0.217kNm=MmaW=0.217×1064170=52.028Nmm2<f=205Nmm2满足要求！2、挠度验算-0.081主梁变形图(mm)V=0.081mm<v=1/400=450/400=1.125mm满足要求！七、对拉螺栓验算对拉螺栓类型M14轴向拉力设计值NRkN)17.8对拉螺栓横向验算间距m=max450,450/2+200=450mm对拉螺栓竖向验算间距n=max450,450/2+250=475mmN=0.95mnS承=0.95x0.45x0.475x38.054=7.727kNNj=17.8kN满足要求！
