加气混凝土砌块抗压强度检测内容及方法.docx

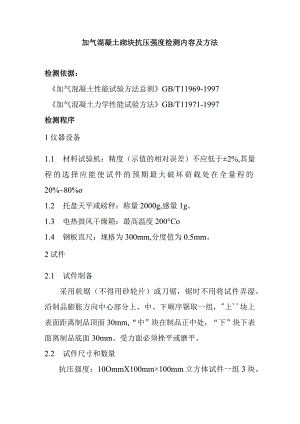

加气混凝土砌块抗压强度检测内容及方法检测依据：加气混凝土性能试验方法总则GB/T11969-1997加气混凝土力学性能试验方法GB/T11971-1997检测程序1仪器设备1.1 材料试验机：精度（示值的相对误差）不应低于±2%,其量程的选择应能使试件的预期最大破坏荷载处在全量程的20%80%o1.2 托盘天平或磅秤：称量2000g,感量1g。1.3 电热鼓风干燥箱：最高温度200°Co1.4 钢板直尺：规格为300mm,分度值为0.5mm。2试件2.1 试件制备采用机锯（不得用砂轮片）或刀锯，锯时不用将试件弄湿。沿制品膨胀方向中心部分上、中、下顺序锯取一组，"上''块上表面距离制品顶面30mm,“中”块在制品正中处，“下”块下表面离制品底面30mm。受力面必须挫平或磨平。2.2 试件尺寸和数量抗压强度：10OmmX100mm×100mm立方体试件一组3块。3试件含水状态3.1 抗压强度试件在质量含水率为2545%下进行检测。3.2 如果质量含水率超过上述规定范围，则在（60±5）下烘至所要求的含水率。3.3 其他情况下，可将试件浸水6h,从水中取出，用干布抹去表面水分，在（60±5）下烘至所要求的含水率。4检测步骤4.1 检查试件外观。4.2 测量试件的尺寸，精确至1mm,并计算试件的受压面积（Ai）o4.3 将试件放在材料试验机的下压板的中心位置，试件的受压方向应垂直于制品的膨胀方向。4.4 开动试验机，当上压板与试件接近时，调整球座，使接触均衡。4.5 以（20±05）kN/s的速度连续而均匀地加荷，直至试件破坏，记录破坏荷载（Pi）。4.6 将试验后的试件全部或部分立即称质量，然后在（105±5）下烘至恒质，计算其含水率。5结果计算与评定5.1 抗压强度按下式计算：fcc=2Al式中：fee试件的抗压强度，MPa；Pi一破坏荷载，N；Ai试件受压面积，mm2o5.2 抗压强度的计算精确至O.IMPa。
