木工F夹的UG建模过程设计.docx

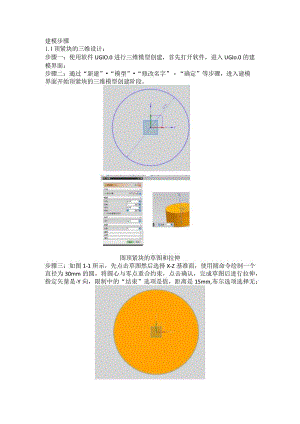

建模步骤1.l顶紧块的三维设计：步骤一：使用软件UGlO.0进行三维模型创建，首先打开软件，进入UGlo.0的建模界面；步骤二：通过“新建”“模型”“修改名字”“确定”等步骤，进入建模界面开始顶紧块的三维模型创建阶段。图顶紧块的草图和拉伸步骤三：如图1-1所示，先点击草图然后选择X-Z基准面，使用圆命令绘制一个直径为30mm的圆，将圆心与零点重合约束，点击确认，完成草图后进行拉伸，指定矢量是-Y向，限制中的“结束”选项是值，距离是15mm,布尔选项选择无；,、 * ，>访69 < 口 T、!3 o EWOTi图1-2顶紧块的草图和拉伸步骤四：如图12所示，先点击草图然后选择上一步拉伸出来的下表面，使用投影曲线命令直接投影上一步的轮廓，点击确认，完成草图后进行拉伸，指定矢量是面法向，限制中的“结束”选项是值，距离是20mm,布尔选项选择求和，拔模修改为“从起始限制”，角度为-30度；图1-3顶紧块创建螺纹步骤五：如图1-3所示，用螺纹命令选中第一步拉伸后的面创建螺纹，参数设置如下：小径26.5mm,长度12mm,螺纹3.5mm,角度60度，点击确认即可；1«1祈 ttZV«B ma*mr<aaatn图1-4顶紧块的边倒圆步骤六：如图1-4所示，用倒圆角命令选中两条边线进行倒角，形状是圆形，半径是2mm；1.2顶紧块2的三维设计：步骤一：使用软件UGlo.0进行三维模型创建，首先打开软件，进入UGIO.0的建模界面；步骤二：通过“新建”“模型”-“修改名字”-“确定”等步骤，进入建模界面开始顶紧块2的三维模型创建阶段。图2-1顶紧块2的草图和拉伸步骤三：如图2；所示，先点击草图然后选择X-Z基准面，使用圆命令绘制一个直径为30mm的圆，将圆心与零点重合约束，点击确认，完成草图后进行拉伸，指定矢量是丫向，限制中的“结束”选项是值，距离是15mm,布尔选项选择无；图2-2顶紧块2的草图和拉伸步骤四：如图2-2所示，先点击草图然后选择上一步拉伸出来的下表面，使用投影曲线命令直接投影上一步的轮廓，点击确认，完成草图后进行拉伸，指定矢量是面法向，限制中的“结束”选项是值，距离是20mm,布尔选项选择求和，拔模修改为“从起始限制”，角度为-30度；图23顶紧块2的边倒圆步骤五：如图2-3所示，用倒圆角命令选中两条边线进行倒角，形状是圆形，半径是2mm；图2-4顶紧块2创建螺纹孔步骤六：如图2-4所示，用螺纹孔命令选中第一步拉伸边线圆心，参数设置如下:大小M24,螺纹深度15mm,尺寸深度是16mm,然后点击确认即可；13固定杆的三维设计：步骤一：使用软件UGlo.0进行三维模型创建，首先打开软件，进入UGIO.0的建模界面；步骤二：通过“新建”“模型”-“修改名字”-“确定”等步骤，进入建模界面开始固定杆的三维模型创建阶段。图3-1固定杆的草图和拉伸步骤三:如图所示,先点击草图选择X-Y基准面,绘制长度为为670和IoOmm的两条直线，直线的一个端点都与零点重合，约束好使用偏置曲线命令将两条直线偏置20mm,然后再使用直线绘制两条直线，将两端封闭后点击确认，完成草图后进行拉伸，指定矢量是Z向，限制中的“结束”选项修改为对称值，距离选项是6mm,布尔是无；图3-2固定杆的边倒圆步骤四：如图3-2所示，用倒圆角命令选中两条边线进行倒角，形状是圆形，半径是20mm；图3-3固定杆的草图和拉伸步骤五：如图3-3所示，先点击草图选择X-Y基准面，绘制长度为为35、6、50mm等的多条直线，约束好直线的位置后点击确认，完成草图后进行拉伸，指定矢量是Z向，限制中的“结束”选项修改为对称值，距离选项是6mm,布尔是求和；步骤六：如图3-4所示，先点击草图选择第一步拉伸出来的一个面，使用投影曲线命令直接投影第一步的轮廓，然后使用投影曲线命令将投影的曲线偏置6mm,最后将投影的曲线设置为参考线，完成草图后进行拉伸，指定矢量是面法向，限制中的“结束”选项修改为值，距离选项是2mm,布尔是求差；图3-4固定杆的草图和拉伸图3-5固定杆的镜像特征步骤七：如图3-5所示，用镜像特征命令选中上一步拉伸特征进行镜像，镜像平面选择X-Y基准面，点击确认即可；图3-6固定杆的边倒圆步骤八：如图3-6所示，用倒圆角命令选中两步拉伸连接处两条边线进行倒角,形状是圆形，半径是3mm；步骤九：如图3-7所示，用倒圆角命令选中拉伸切除后的边线进行倒角，形状是圆形，半径是1mm；图3-8固定杆的边倒圆步骤十：如图3-8所示，用倒圆角命令选中外表面的边线进行倒角，形状是圆形,半径是1mm；图3-9固定杆创建螺纹孔步骤十一：如图3-9所示，用螺纹孔命令创建螺纹孔，参数设置如下：大小M5,螺纹深度7.5mm,尺寸深度是贯通，进入草图后设置孔中心到两边的距离都是IOmm,然后点击确认即可；1.4活动杆的三维设计：步骤一：使用软件UGlO.0进行三维模型创建，首先打开软件，进入UGIOQ的建模界面；步骤二：通过“新建”-“模型”-“修改名字”-“确定”等步骤，进入建模界面开始活动杆的三维模型创建阶段。图4-1活动杆的草图和拉伸步骤三：如图4-1所示，先点击草图选择YZ基准面，绘制直径为40mm的圆，长度为为30,4mm等的多条直线，约束圆心与一条直线的距离是137mm和其他位置尺寸后，然后再使用剪裁曲线命令剪除多余线条后点击确认，完成草图后进行拉伸，指定矢量是X向，限制中的“结束”选项修改为对称值，距离选项是10mm,布尔是无；图4-2活动杆创建螺纹孔步骤四：如图4-2所示，用螺纹孔命令创建螺纹孔，参数设置如下：大小M24,螺纹深度18.5mm,尺寸深度是48mm,然后直接选择拉伸出来的圆的边线中心，点击确认即可；图4-3活动杆的拔模步骤五：如图4-3所示，用拔模命令进行拔模，分形对象是Y-Z基准面，指定矢量是X向，拔模对象是拉伸出来的侧面，角度是5度；图4-4活动杆的边倒圆步骤六：如图4-4所示，用倒圆角命令选中拔模后连接处边线进行倒角，形状是圆形，半径是10mm；图4-5活动杆的草图和拉伸步骤七:如图4-5所示,先点击草图选择第一步拉伸出来的一个面,绘制20*12mm的矩形，约束矩形的两条边分别与对称的基准轴对称，完成草图后进行拉伸，指定矢量是面法向，限制中的“结束”选项修改为值，距离选项是贯通，布尔是求差；图4-6活动杆的草图和拉伸步骤八：如图4-6所示，先点击草图选择第一步拉伸出来的一个面，绘制8*2mm的矩形，约束矩形的位置活完成草图后进行拉伸，指定矢量是面法向，限制中的“结束”选项修改为值，距离选项是20mm,布尔是求和；图4-7活动杆的边倒圆步骤九：如图4-7所示，用倒圆角命令选中连接处的所有边线进行倒角，形状是圆形，半径是1mm；1.5 胶垫的三维设计：步骤一：使用软件UGl0.0进行三维模型创建，首先打开软件，进入UGlO。的建模界面；步骤二：通过“新建”-“模型”-“修改名字”-“确定”等步骤，进入建模界面开始胶垫的三维模型创建阶段。图5-1胶垫的草图和拉伸步骤三：如图5-1所示，先点击草图选择X-Z基准面，绘制70*45mm的矩形，约束矩形的两条边分别与对称的基准轴对称，完成草图后进行拉伸，指定矢量是-Y向，限制中的“结束”选项修改为值，距离选项是15mm,布尔是无；图5-2胶垫的边倒圆步骤四：如图5-2所示，用倒圆角命令选中四个边线进行倒角，形状是圆形，半径是5mm；图5-3胶垫的草图和拉伸步骤五：如图5-3所示，先点击草图选择拉伸出来的表面，使用投影曲线命令直接投影第一步的轮廓，然后使用偏置曲线命令将投影的曲线偏置7mm,最后将投影的曲线设置为参考线，完成草图后进行拉伸，指定矢量是面法向，限制中的“结束”选项修改为值，距离选项是5mm,布尔是求差；图5-4胶垫的边倒圆步骤六：如图5-4所示，用倒圆角命令选中拉伸切除后的四个边线进行倒角，形状是圆形，半径是8mm；图5-5胶垫的草图和拉伸步骤七：如图5-5所示，先点击草图选择X-Z基准面，绘制宽度是12mm的矩形，约束矩形的两条边分别与对称的基准轴对称，另外两条边与已有边线重合约束,完成草图后进行拉伸，指定矢量是-Y向，限制中的开始距离是5mm,“结束”距离选项是贯通，布尔是求差；图5-6胶垫的草图和拉伸步骤八：如图5-6所示，先点击草图然后选择第一步拉伸出来的表面，绘制一个直径为40mm的圆，约束好圆心位置后点击确认，完成草图后进行拉伸，指定矢量是面法向，限制中的“结束”选项是值，距离是15mm,布尔选项选择求和，拔模修改为“从起始限制”，角度为5度；图5-7胶垫的边倒圆步骤九：如图5-7所示，用倒圆角命令选中拉伸连接处边线进行倒角，形状是圆形，半径是5mm；图5-8胶垫的边倒圆步骤十：如图5-8所示，用倒圆角命令选中外边线进行倒角，形状是圆形，半径是2mm；图5-9胶垫创建螺纹孔步骤十一：如图5-9所示，用螺纹孔命令创建螺纹孔，参数设置如下：大小M30,螺纹深度IOmm,尺寸深度是12mm,然后直接选择拉伸出来的圆的边线中心,点击确认即可；1.6 螺杆的三维设计：步骤一：使用软件UGlo.0进行三维模型创建，首先打开软件，进入UGlo.0的建模界面；步骤二：通过“新建”-“模型”-“修改名字”-“确定”等步骤，进入建模界面开始螺杆的三维模型创建阶段。图6-1螺杆的草图和拉伸步骤三：如图6-1所示，先点击草图选择X-Y基准面，绘制直径为24mm的圆,约束圆心与零点重合，完成草图后进行拉伸，指定矢量是Z向，限制中的“结束”选项修改为值，距离选项是150mm,布尔是无；图6-2螺杆的草图和拉伸步骤四：如图6-2所示，先点击草图选择X-Y基准面，绘制直径为12mm的圆,约束圆心与零点重合，完成草图后进行拉伸，指定矢量是-Z向，限制中的“结束”选项修改为值，距离选项是50mm,布尔是无；图6-3螺杆创建螺纹步骤五：如图6-3所示，用螺纹命令选中第一步拉伸后的面创建螺纹，参数设置如下：小径21mm,长度130mm,螺纹3mm,角度60度，点击确认即可；图6-4螺杆创建螺纹步骤六：如图6-4所示，用螺纹命令选中第二步拉伸后的面创建螺纹，参数设置如下：小径10.25mm,长度51.75mm,螺纹L75mm,角度60度，点击确认即可；图6-5胶垫的倒斜圆步骤七：如图6-5所示，用倒斜角命令选中四个边线进行倒角，横截面是对称,距离是1mm；1.7 限位螺钉的三维设计：步骤一：使用软件UGlO.0进行三维模型创建，首先打开软件，进入UGIOQ的建模界面；步骤二：通过“新建”-“模型”-“修改名字”-“确定”等步骤，进入建模界面开始限位螺钉的三维模型创建阶段。图7-1螺限位螺钉的草图和拉伸步骤三：如图71所示，先点击草图选择XY基准面，绘制直径为5mm的圆，约束圆心与零点重合，完成草图后进行拉伸，指定矢量是Z向，限制中的“结束”选项修改为值，距离选项是6mm,布尔是无；图7-2限位螺钉的草图和拉伸步骤四：如图7-2所示，先点击草图选
