反渗透膜脱盐率下降过快的原因.docx

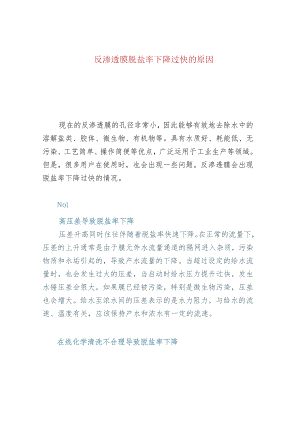

反渗透膜脱盐率下降过快的原因现在的反渗透膜的孔径非常小，因此能够有效地去除水中的溶解盐类、胶体、微生物、有机物等。具有水质好、耗能低、无污染、工艺简单、操作简便等优点，广泛运用于工业生产等领域。但是，很多用户在使用时，也会出现一些问题。反渗透膜会出现脱盐率下降过快的情况。No高压差导致脱盐率下降压差升高同时往往伴随着脱盐率快速下降。在正常的流量下，压差的上升通常是由于膜元件水流量通道的隔网进入杂质，污染物质和水垢引起的，导致产水流量的下降。当超过设定的给水流量时，也会发生过大的压差，当启动时给水压力提升过快，发生水锤压差会很大，如果膜已经被污染，特别是微生物污染，压差也会增大。给水至浓水间的压差表示的是水力阻力，与给水的流速、温度有关，应该保持产水和浓水有一定的流速。在线化学清洗不合理导致脱盐率下降预处理和添加各种药剂只能将反渗透被污染的可能性降到低点，而不能彻底的杜绝。因此，长期运行的反渗透系统在经过一定时间的运行后，必须要充分论证和确认是哪一种污染物。No.3余氯的控制差导致脱盐率下降在系统中，为防止反渗透的微生物污染，对反渗透进水要进行氯化处理。用比色计测定余氯，控制余氯的质量浓度在砂过滤器进口处一般为0.5mg1.,不小于0.3mg1.,在反渗透前保安过滤器处应小于0.1.mg1.0而聚酰胺类膜的突出问题是防止其被氧化。进水余氯值和强氧化均对其造成不利的影响，必须严格控制。因而定期检测反渗透进水的余氯值极为重要。
