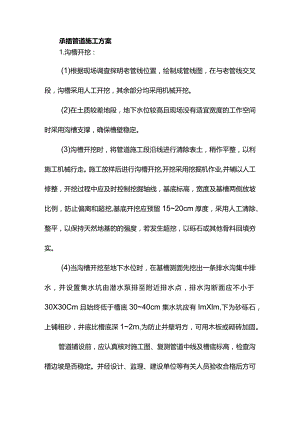

承插管道施工方案.docx

承插管道施工方案1.沟槽开挖：(1)根据现场调查探明老管线位置，绘制成管线图，在与老管线交叉段，沟槽采用人工开挖，其余部分均采用机械开挖。(2)在土质较差地段，地下水位较高且现场没有适宜宽度的工作空间时采用沟槽支撑，确保槽壁稳定。(3)沟槽开挖时，将管道施工段沿线进行清除表土，稍作平整，以利施工机械行走。施工放样后进行沟槽开挖,开挖采用挖掘机作业,并辅以人工修整，开挖过程中应及时控制挖掘轴线，基底标高，宽度及基槽两侧放坡比例，防止偏离和超挖,基底开挖应预留1520cm厚度，采用人工清除、整平，以保持天然地基的的强度，若发生超挖，以砾石或其他骨料回填夯实。(4)当沟槽开挖至地下水位时，在基槽测面先挖出一条排水沟集中排水，并设置集水坑由潜水泵排至附近排水点，排水沟断面应不小于30X30Cm且始终低于槽底3040cm集水坑应有ImXlm,下为砂砾石，上铺粗砂，井底比槽底深12m,为防止井壁坍方，可用木板或砌砖加固。管道铺设前，应认真核对施工图、复测管道中线及槽底标高，检查沟槽边坡是否稳定。并经设计、监理、建设单位等有关人员验收合格后方可进行管道施工。3、管基采用30CM砂垫层,施工前先对沟槽槽底宽度、中线偏移、标高进行检查，符合规范要求即可进行管基施工。施工时，每隔10米设标高控制桩，控制好砂的松铺厚度，并以平板振动器夯实，再根据控制标高采用人工适当修整。4、安管本标段采用带管座的钢筋混凝±11I级管。管道采用机械吊装，人工配合方法。下管前应对沟槽、管基、进行质量检查，对有缺陷的部位应先行处理后才可下管；管材发现裂缝、接口掉角等缺陷的不得使用。下管时要注意安全，起吊管子的下方严禁站人，槽内施工人员必须躲开下管位置。安管时，从下游开始铺设，承口朝向上游。安管时同时采用中心线法和边线法控制中线和高程。高程出现偏差时，应将管材吊起并用砂填至设计高程。安管时管两边必须垫稳、并用石块或砖块卡死，管头及管内的杂物应清除干净。管道接口采用内嵌胶圈柔性接口。安装前应清除承口内的油污及杂物，然后将检验合格的橡胶圈套入管道插口槽内，胶圈要求平顺、无扭曲，以确保管道接口紧固密封。
