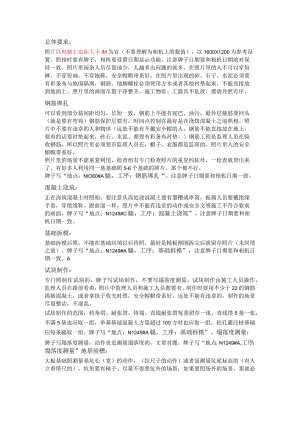

拍照注意事项.docx

总体要求：照片以电脑上实际大小IM为宜（不要理解为相机上的数值），以1600X1200为参考设置。照相时要有牌子，相机要设置日期显示功能。注意牌子日期要和相机日期绝对保持一致。照片里闲杂人员尽量地少，人越多出问题的就多，在照片里的人不可以穿短裤，不穿短袖，不穿拖鞋，安全帽帽带系好。在照片里出现的砂、石子、水泥必须要有彩条布与地面隔离，钢筋、地脚螺栓必须使用方木或者其他衬垫起来，不能直接放到地面上。照片里的画面尽量干净整齐，施工物资、工器具不乱放，摆放井然有序。钢筋绑扎可以看到部分筋间距均匀，长短一致，钢筋上不能有泥巴，油污。最外层箍筋要回头（就是要有弯钩）钢筋保护层要有，时间点控制在最好是在浇筑混凝土之前照相。照片中不要有违章的人和物体（远处不能有不戴安全帽的人，钢筋不能直接放在地上，要有的话要衬垫起来，砂石、水泥、都要有彩条布衬垫。）钢筋工程是监理人员在验收钢筋，所以照片里必须要有监理人员在，帽子、衣服都是监理的。照片里人的安全帽帽带系好。照片里的场景不能重复利用，检查组有专门检查照片的重复的软件，一检查就查出来了。有好多人利用同一基基础照5-6个基础的照片，那个都不行。牌子写“地点：NlO80#A腿，工序：钢筋绑扎“，注意牌子日期要和相机日期一致。混凝土浇筑：正在浇筑混凝土时照相，要注意从高处浇混凝土要有溜槽或串筒，振捣人员要戴绝缘手套，穿绝缘鞋。跟前面一样，照片中不能有违章的动作或安全文明施工不符合要求的画面。牌子写“地点：N1249#C腿，工序：混凝土浇筑”，注意牌子日期要和相机日期一致。基础拆模：基础拆模后照，不能在基础回填以后再照，最好是模板刚刚拆完后就留存照片（未回填之前）。牌子写“地点：N1249#A腿，工序：基础拆模”，注意牌子日期要和相机日期一致。A试块制作：专门照制作试块的，牌子写试块制作，不要写塌落度测量，试块制作由施工人员操作，监理人员在跟前看着，照片中监理人员和施工人员都要有。制作时要用不少于22的钢筋捣插混凝土，或者拿抹子收光时照，安全帽帽带系好，远处不能有违章的，制作的场景尽量整洁，不混乱。试块制作的范围：转角塔、耐张塔、终端、直线耐张塔每基留存一组，直线塔5基一张，不满5基也应取一组，单基基础混凝土方量超过100方时也应取一组。钻孔灌注桩基础应每条腿取一组。牌子写“地点：N1249#A腿，工序：基础拆模”。塌落度测量：牌子写塌落度测量，动作也是测量塌落度的，文要对题。牌子写“地点：N1249#A,工序：塌落度测量”地基验槽：大板基础照测量基坑长（宽）的动作，（拉尺子的动作）或者是测量坑底标高的（有人立着塔尺的），坑里要有梯子。尽量不要照坑外的场景，如果要照场外的场景，那就必须要求有安全围栏。拍掏挖基础验槽照片时有两种方法，一是测基础直径，二是测量基础的深度。测量直径时要在基础的中间（直径）位置测量，不可以测量弦线，并注意尺子的端部要顶在基础的内壁上；测量深度时要用测绳或30米长卷尺测量，不可用5米卷尺来比划。牌子写“地点：N1249#A腿，工序：塌落度测量”见证取样：混凝土拌合用水，砂子，石子，水泥，钢筋原材料，钢筋焊接，钢筋机械连接，导线拉力试件。光圆钢筋测量直径或者是取样钢筋的长度，测量直径用游标卡尺,测量长度用钢卷尺。带肋钢筋则要测量长度。如果想侧直径的话，则要测量肋部部位测量。测量导线的直径则要用千分尺，不使用游标卡尺。砂子、石子、水泥每一个个批次都要有照片留存。取样时砂石、钢筋不可以地面接触，要有衬垫措施。材料设备检验：每种材料同一时间进场，均应留存一张照片，譬如说，2014年3月4日开箱了导线、瓷绝缘子、玻璃绝缘子、复合绝缘子，间隔棒，那就要把各种材料都要留存一张，譬如：2014年5月22日又开箱了，以上材料都有，那就是还要各留存一张。塔材开箱的塔材几张，螺栓的几张，尽量地各个部位都要有如：塔脚板、大的角钢、小的斜材，照相时最好有横幅，实在没有的话也要有牌子。要注意，地脚螺栓在材料站也要有一次开箱检查验收的照片。监理初检：初检会议要有桌签，桌签上写项目经理、总工、项目总监、专业监理工程师的名字。悬挂横幅，横幅上写“#工程%标段基础阶段监理初检会议”“#工程%标段铁塔组立阶段监理初检会议”注意：照相时，地点是A腿还是C腿，以现场实际为准。
