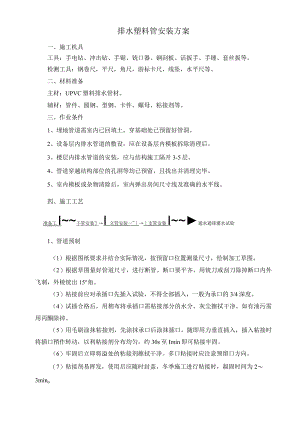

排水塑料管安装方案一、施工机具工具：手电钻、冲击钻、手锯、铳口器、钢刮板、活扳手、手锤、套丝扳等。检测工具：钢卷尺，平尺，角尺，游标卡尺，线坠，水平尺等。二、材料准备主材：UPVC塑料排水管材。辅材：管件、圆钢、型钢、卡件、螺母、粘接剂等。三、作业条件1、埋地管道需室内已回填土，穿基础处已预留好管洞。2、设备层内排水管道的敷设，应在设备层内模板拆除清理后。3、楼层内排水管道的安装，应与结构施工隔开3-5层。4、管道穿越结构部位的孔洞等均已预留，且找出并清理完毕。5、室内模板或杂物清除后，室内弹出房间尺寸线及准确的水平线。四、施工工艺准备工I干管安装I立管安装一支管安装I通水通球灌水试验1、管道预制（1）根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。（2）根据草图量好管道尺寸，进行断管。断口要平齐，用铳刀或刮刀除掉断口内外飞刺，外棱铳出15°角。（3）粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。（4）试插合格后，用棉布将承插口需粘接部分的水分、灰尘擦拭干净。如有油污需用丙酮除掉。（5）用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s至Imin即可粘接牢固。（6）牢固后立即将溢处的粘接剂擦拭干净。多口粘接时应注意预留口方向。（7）粘接剂易挥发，使用后应随时封盖，冬季施工进行粘接时，凝固时间为23mino（8）粘接场所应通风良好，远离明火。2、支管安装（1）横支管上伸缩节安装于三通汇流处上游端。（2）剔除吊卡孔洞或复查预埋件是否合适。清理场地，按需要支搭操作平台。将预制好的支管按编号运至场地。清除各粘接部位的污物及水分。将支管水平初步吊起，涂抹粘接剂，用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管口和堵洞。（3）器具连接管安装：核查建筑物地面、墙面做法、厚度。找出预留口坐标、标高。然后按准确尺寸修整预留洞日口。分部位实测尺寸做记录，并预制加工、编号。安装粘接时，必须将预留管日口清理干净，再进行粘接。粘牢后找正、找直，封闭管口和堵洞。（4）明设排水横支管管径大于或等于IlOrnm,接入管井处应采取防止火灾贯穿的措施。直线管段大于2m时应设伸缩节，但最大净距不得大于4m03、排水管实验（1）灌水试验D埋地管道、管井内立管、吊顶内横支管及有防结露要求的管道在隐蔽前需进行灌水试验。2）其灌水高度不应低于底层卫生器具的上边缘或底层地面高度，灌水15min后，再灌满观察5min,液面不下降，管道及接口无渗漏为合格。3）卫生间支管灌水试验，如果每层需要作闭水试验，气囊的安放有两种办法：一种是边安装边作，安装完成一层排水横支管，从三通甩口处放下气囊；一种是最后统一作，该层有检查口的，将气囊安设在检查口上方；该层无检查口的，将气囊接出一根5m长的气管（可用氧气带子），将气囊从上层检查口慢慢往下放，估计气囊位于三通下方即可。4）试压前通知有关人员，合格后验收签字，办理工序交接手续。然后把水泄净，再进行下道隐蔽工序工作。（2）通球试验1）排水立管应自立管顶部将试球投入，在立管底部引出管的出口进行检查，通水将试球从出口冲出。2）横干管及引出管应将试球在检查管管段的始端投入，通水冲至引出管末端排出。室外检查井（结合井）处需加临地网罩，认便将试球截住取出。（3）通水试验1）检查给水系统全部阀门，将配水阀件全部关闭，控制阀门全部打开。向给水系统供水，压力、水质符合设计要求，热水系统使用压力相同的冷水。2）检查各排水系统，均应与室外排水系统接通，并可以向室外排水。3）将排水立官编号，开启1号排水立管顶层各配水阀件至最大水量，使其处于相对应的排水点排水状态。4）检查排水立管从顶层到第一排水检查井各管段及排水点，对渗漏和排水不畅处，进行及时处理，再次通水检查。5）检查室内排水系统，设计要求同时开放的最大的数量配水点是否达到额定流量。将室内排水系统，按给水系统的1/3配水点同时开放，检查各排水点是否畅通，接口处有无渗漏。
