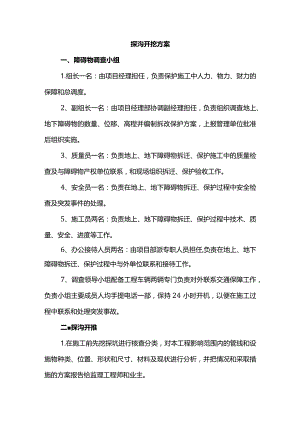

探沟开挖方案.docx

探沟开挖方案一、障碍物调查小组1.组长一名：由项目经理担任，负责保护施工中人力、物力、财力的保障和总调度。2、副组长一名：由项目经理部协调副经理担任，负责组织调查地上、地下障碍物的数量、位移、高程并编制拆改保护方案，上报管理单位批准后组织实施。3、质量员一名：负责地上、地下障碍物拆迁、保护施工中的质量检查及与障碍物产权单位联系，和现场组织拆迁、保护验收工作。4、安全员一名：负责在地上、地下障碍物拆迁、保护过程中安全检查及突发事件的处理。5、施工员两名：负责地上、地下障碍物拆迁、保护过程中技术、质量、安全、进度等工作。6、办公接待人员两名：由项目部派专职人员担任,负责在地上、地下障碍物拆迁、保护过程中与外单位联系和接待工作。7、调查领导小组配备工程车辆两辆专门负责对外联系交通保障工作，负责小组主要成员人均手提电话一部，保持24小时开机，以便在施工过程中联系和处理突发事故。二探沟开推1.在施工前先挖探坑进行核查分类，对本工程影响范围内的管线和设施物种类、位置、形状和尺寸、材料及现状进行分析，并把情况和采取措施的方案报告给监理工程师和业主。2、根据图纸信息和实地勘探资料，确定管线大概位置。然后通过开挖探沟，找出浅埋地下管线。确定管线位置前施工区域内不得堆放各种物资、设备，各种车辆机械不得驶入本区域。探沟开挖必须使用人工。成立6人的探沟开挖及管线保护施工队，专门负责探沟开挖工作。5人为一组，设组长一名，组长负责本组人员的安全及文明施工，同时负责检查组员所挖电缆是否破坏，发现问题及时上报施工员。开挖时必须小心，用铁锹轻轻挖掘，不得用镐。发现土质变化时应改用木钎将覆盖物消除干净，以不保证不损坏地下管线。3、采用开挖探沟的方式,首先沿施工现场周边（距边线1-2米）开挖四条探沟，再根据业主提供的地下管线方位及周边开挖的探沟所露管线，垂直其管线每隔10米挖一条长度2米左右探沟。探沟的宽度为06米，总体深度不小于0.8米。探沟开挖深度不低于0.8米，宽度不小于0.5米（如发现地下管线时需扩大范围），开挖时重点放在电缆井、过路保护管、过路盖板、用电设施、监控设施附近。在整个施工区内及排水沟开挖范围内呈之字形进行，探沟范围应超出施工边界外1米。4、在开挖过程中，发现地下管线要及时报告现场工程师（必要时报业主、监理）在现场工程师的监视下轻轻扩宽范围，探明管线的种类、规格、根数、走向和深度并作记录。同时要采取清理周边大块石渣土块，用细土拖住管线底部（不得使其悬空），上用木板封盖，插上彩旗做标记，专人负责监护等重点防护措施。将发现的地下管线全部清理暴露出地面，不留死角，探明管线路径、埋深。现场施工人员需认真调查，不得漏挖、错挖。5、在挖出的电缆旁立警示牌，并用砖、砂等暂时覆盖保护井并及时上报有关部门进行确认，确保方案进行。作业班组实行交接班制度，班长负责记录当班的工作部位、工作内容、电缆状况，下班对上班的电缆情况进行检查确认，施工段与施工操作人员相统一,以便一旦造成电缆损坏等事故追查当事人的责任。6、探沟开挖完毕后将所挖出的管线的种类、规格、走向及深度等绘出管线埋设分布图，上报业主和监理，并及时清相关部门进行确认验收，制定保护方案。根据业主要求进行分类处理（处理方式分为三类：原地保护处理、迁移、废除），对于原地保护处理、迁移两类的管线，均须根据设计单位提供的施工图进行施工。
