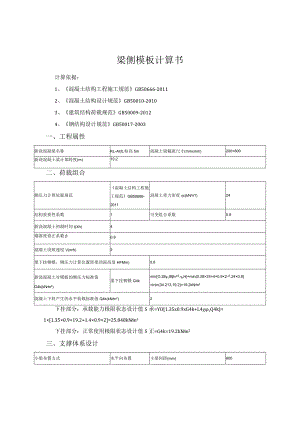

梁侧模板计算书.docx
梁侧模板计算书计算依据：1、混凝土结构工程施工规范GB50666-20112、混凝土结构设计规范GB50010-20103、建筑结构荷载规范GB50009-20124、钢结构设计规范GB50017-2003一、工程属性新浇混凝梁名称KL-Al(I),标高5m混凝土梁截面尺寸(mmxmm)200×800新浇混凝土梁计第跨度(m)10.2二、荷载组合侧压力计算依据规范混凝土结构工程施工规范GB50666-2011混凝土重力密度c(kN?)24结构重要性系数1可变组合系数0.9新浇混凝土初凝时间t(Xh)4塌落度修正系数0.9混凝土浇筑速度V(mh)2梁下挂侧模，侧压力计算位置距梁顶面高度HFMm)0.8新浇混凝土对模板的侧压力标准值G4k(kNm2)梁下挂侧模G4kminO.28ctviz2,cH=min(0.28×24×4×0.9×2,z2,24×0.8=Inin(34.213,19.2=19.2kNm2混凝土下料产生的水平荷载标准值Q4k(kNm2)2下挂部分：承载能力极限状态设计值S承=YO1.35x0.9xG4k+L4cQ4k=1×1.35×0.9×19.2+1.4×0.9×2=25.848kNm2下挂部分：正常使用极限状态设计值S正=G4k=19.2kNm2三、支撑体系设计小梁布置方式水平向布置主梁间距(mm)600主梁合并根数2小梁最大悬挑长度(mm)300结构表面的要求结构表面外露对拉螺栓水平向间距(mm)6梁左侧梁右侧楼板厚度(mm)100100梁下挂侧模高度(mm)700700小梁道数(下挂)66左侧支撑表:第i道支撑距梁底距离(mm)支撑形式1150对拉螺栓2500对拉螺栓右侧支撑表:第i道支撑距梁底距离(mm)支撑形式I150对拉螺栓2500对拉螺栓设计简图如下:四、面板验算模板类型覆面木胶合板模板厚度(mm)15模板抗弯强度设计imfUN/mn?)15模板抗剪强度设计值由(N/miT?)1.5模板弹性模量E(Nmm2)I(X)OO1、下挂侧模梁截面宽度取单位长度，b=100OmmoW=bh26=1000×1526=37500mmI=bh3/12=1000×153/12=281250mm4o面板计算简图如下:用飞«蕊7&I140I140I140I140I1、抗弯验算q=bS长=lx25.848=25.848kNmqflf=o×135×O.9×G4k×b=l×1.35×0.9×19.2×1=23.328kNmq活=YoXl.4cxQ4kXb=lxl4xO9x2x1=2.52kNmMmaX=0.107q解L2+0.121q活17=0.107乂23.328乂0.142+0.121x2.52x0.14?=0.055kNm=MmaW=0.055×10637500=1.464Nmm2<f=15Nmm2满足要求！2、挠度验算q=bS正=1x19.2=19.2kNmVmax=0.632qL4(l00EI)=0.632×19.2×1404(l00×10000×281250)0.017mm140400=0.35mm满足要求！3、最大支座反力计算承载能力极限状态RF挂max=1.143xql左+1.223xq酒Xl左=1.143x23.328x0.14+1.223x2.52x0.14=4.164kN正常使用极限状态R1卜挂max=1.143x1左Xq=1.143×0.14×19.2=3.072kN五、小梁验算小梁最大悬挑长度(mm)300小梁计算方式三等跨连续梁小梁类型方木小梁截面类型(mm)5O×5O小梁弹性模量E(Nmm2)8415小梁抗剪强度设计值B(Nmm2)1.663小梁截面抵抗矩W(cm3)20.833小梁抗弯强度设计值f(Nmm2)15.444小梁截面惯性矩I(cm4)52.0831、下挂侧模计算简图如下:UWiwWWnlnW川川IwuwWw山IWInwlInnII600I600I600I跨中段计算简图uuuuuuuuuuuuumuum11u11umuuuuu(1)300悬挑段计算简图1、抗弯验算q=4.164kNmMmax=max0.1×q×l2,0.5×q×l2=max0.1×4.164×0.62,0.5×4.164×0.32=0.187kNm=MmaxW=0.187×10620833=8.995Nmm2<f=15.444Nmm2满足要求!2、抗剪验算Vmax=max0.6×q×l,q×ll=max0.6×4.164×0.6,4.164×0.3=1.499kNmax=3Vma(2bho)=3×1.499×1OOO(2×5O×5O)=0.9Nmm2=1.663Nmm2满足要求！3、挠度验算q=3.072kNmVimx=0.677qL4(l00EI)=0.677×3.072×6004(l00×8415×520830)0.615mm<600400=1.5mmV2ma=qL4(8EI)=3.072×3004(8×8415×520830)=0.71mm300400=0.75mm满足要求！4、最大支座反力计算承载能力极限状态R卜拄max=maxfl.1×4.164×0.6,0.4×4.164×0.6+4.164×0.3=2.749kN正常使用极限状态R,FHmax=maxl.l×3.072×0.6,0.4×3.072×0.6+3.072×0.3=2.028kN六、主梁验算主梁类型钢管主梁截面类型(mm)48×3.2主梁计算截面类型(mm)48×3主梁合并根数2主梁弹性模量E(Nmm2)206000主梁抗弯强度设计值11(Nmm2)205主梁抗剪强度设计值HKN/mn?)120主梁截面惯性矩Kcm4)10.78主梁截面抵抗矩W(cm3)4.49主梁受力不均匀系数0.61、下挂侧模因主梁2根合并，验算时主梁受力不均匀系数为0.6。同前节计算过程，可依次解得：承载能力极限状态：R=0.571kN,R2=1.649kN,R3=1.36kN,R4=1.36kN,R5=1.649kN,R6=0.57IkN正常使用极限状态：RI=O.418kN,RS=1.217kN,R'3=0.988kN,Rb=0.988kN,R,5=1.217kN,R,6=0.418kN计算简图如下:0.571lcN1.649kN1,3GkN1.36kN1.649kN0.571kN(1)(3)1、抗弯验算0.213主梁弯矩图(kNm)max = MmaX/W=0.213×1064490=47.47Nmm2<f=205 Nmm2 满足要求！2、抗剪验算2.22-0.571-0.51-17-1.87梁左侧剪力图(kN)0.5710.5714max=2VmaxA=2×2.22×1000/424=10.472Nmm2<=120Nmm2满足要求！3、挠度验算Vmax=0.795mm350400=0.875mm满足要求！4、最大支座反力计算R下挂max=4.09/0.6=6.817kN七、对拉螺栓验算对拉螺栓类型MI4轴向拉力设计值Ntb(kN)17.8同主梁计算过程，取有对拉螺栓部位的侧模主梁最大支座反力。可知对拉螺栓受力N=0.95×Max6.817=6.476kNNlb=17.8kN满足要求!
