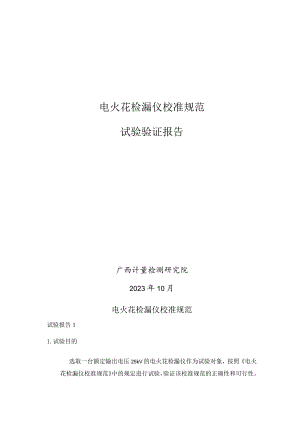

电火花检漏仪校准规范试验验证报告广西计量检测研究院2023年10月电火花检漏仪校准规范试验报告11.试验目的选取一台额定输出电压25kV的电火花检漏仪作为试验对象，按照电火花检漏仪校准规范中的规定进行试验，验证该校准规范的正确性和可行性。表1电火花检漏仪技术参数设备名称电火花检测仪设备型号LCD-3准确度等级/最小分辨率OJkV最大输出电压25kV出厂编号27284生产单位山东济宁鲁超超声设备有限公司2 .试验方法依据电火花检漏仪校准规范，选取试验项目及试验方法，详见表2。表2试验项目及试验方法序号试验项目对应的要求条款号对应的方法条款号1电压示值误差4.16.2.22短期稳定性4.26.2.33脉冲波形重复频率/6.2.43 .试验设备序号仪器设备名称型号/规格设备编号测量范围不确定度/准确度/最大允许误差有效日期1高压探头P6039ADC：(040)kVAC：(030)kV交流电压：=06%9IA=22024-10-26序号仪器设备名称型号/规格设备编号测量范围不确定度/准确度/最大允许误差有效日期4数字示波器DS0-X3034ADC-500MHz垂直分量%=0.5%,k=2时间测量=×106,k=22024-8-95数字式石英电子秒表E7-1(0-3600)s分辩率:0.01sMPE:±0.5sd2023-11-234 .试验条件温度：2326相对湿度：55%65%试验地点：广西计量检验研究高新4号楼互感器和高压实验室5 .试验结果5. 1电压示值误差测量点(额定电压U)示值(kV)参考值(kV)误差(%)20%U5.04.911.840%U10.09.940.660%U15.014.622.680%U20.019.334.5100%U25.023.566.16. 2短期稳定性测量点(三)电压设定值(kV)参考值(kV)短期稳定性(%)1012.512.860.42012.893012.854012.845012.866012.84电压设定值(kV)12. 5脉冲波形重免频率 58. 48Hz6 .试验结论电火花检漏仪校准规范技术要求合理、试验方法正确,可操作性较强。试验报告2（验证试验1）1 .试验目的选取一台额定输出电压25kV的电火花检漏仪作为试验对象，按照电火花检漏仪校准规范中的规定进行试验，验证该校准规范的正确性和可行性。表1电火花检漏仪技术参数设备名称电火花检测仪设备型号LCD-3准确度等级/最小分辨率OJkV最大输出电压25kV出厂编号27284生产单位山东济宁鲁超超声设备有限公司2 .试验方法依据电火花检漏仪校准规范，选取试验项目及试验方法，详见表2。表2试验项目及试验方法序号试验项目对应的要求条款号对应的方法条款号1电压示值误差4.16.2.22短期稳定性4.26.2.33脉冲波形重复频率/6.2.43 .试验设备序号仪器设备名称型号/规格设备编号测量范围不确定度/准确度/最大允许误差有效日期1高压探头P6015ADC：(0-20)kVAC：(0-40)kV(峰值电压)交流电压：44czO6%9Af22024-7-8序号仪器设备名称型号/规格设备编号测量范围不确定度/准确度/最大允许误差有效日期4数字示波器MS07104ADC-IGHz垂直分量%=0.5%,k=2时间测量=×106,k=22024-9-215数字式石英电子秒表E7-1(0-3600)s分辩率:0.01sMPE:±0.5sd2023-11-234 .试验条件温度：2326相对湿度：55%65%试验地点：广西计量检验研究高新4号楼互感器和高压实验室5 .试验结果5. 1电压示值误差测量点(额定电压U)示值(kV)参考值(kV)误差(%)20%U5.04.921.640%U10.09.881.260%U15.014.632.580%U20.019.413.0100%U25.023.615.96. 2短期稳定性测量点(三)电压设定值(kV)参考值(kV)短期稳定性(%)1012.512.790.42012.763012.784012.745012.766012.78电压设定值（kV）12.5脉冲波形重免频率58.36HZ6 .试验结论电火花检漏仪校准规范技术要求合理、试验方法正确,可操作性较强。试验报告31 .试验目的选取一台额定输出电压12kV的电火花检漏仪作为试验对象，按照电火花检漏仪校准规范中的规定进行试验，验证该校准规范的正确性和可行性。表1电火花检漏仪技术参数设备名称电火花检测仪设备型号PoroTest7准确度等级/最小分辨率OJkV最大输出电压12kV出厂编号0563生产单位EleklroPhysik2 .试验方法依据电火花检漏仪校准规范，选取试验项目及试验方法，详见表2。表2试验项目及试验方法序号试验项目对应的要求条款号对应的方法条款号1电压示值误差4.16.2.22短期稳定性4.26.2.33脉冲波形重复频率/6.2.43 .试验设备序号仪器设备名称型号/规格设备编号测量范围不确定度/准确度/最大允许误差有效日期1高压探头P6039ADC：(0-40)kVAC：(0-30)kV直流电压：=0.7%,k=22024-10-26序号仪器设备名称型号/规格设备编号测量范围不确定度/准确度/最大允许误差有效日期2数字示波器DS0-X3034ADC-500MHz垂直分量%=0.5%,k=2时间测量=×106,k=22024-8-93数字式石英电子秒表E7-1(0-3600)s分辩率:0.01sMPE:±0.5sd2023-11-234 .试验条件温度：2326相对湿度：55%65%试验地点：广西计量检验研究高新4号楼互感器和高压实验室5 .试验结果5. 1电压示值误差测量点(额定电压U)示值(kV)参考值(kV)误差(%)25%U3.02.961.450%U6.05.931.275%U9.08.920.9100%U12.011.910.86. 2短期稳定性测量点(三)电压设定值(kV)参考值(kV)短期稳定性(%)106.05.930.5205.94305.94405.95505.92605.936 .试验结论电火花检漏仪校准规范技术要求合理、试验方法正确,可操作性较强。试验报告41 .试验目的选取一台额定输出电压15kV的电火花检漏仪作为试验对象，按照电火花检漏仪校准规范中的规定进行试验，验证该校准规范的正确性和可行性。表1电火花检漏仪技术参数设备名称电火花检漏仪设备型号DC30准确度等级/最小分辨率OJkV最大输出电压15kV出厂编号0000008445生产单位PCWI2 .试验方法依据电火花检漏仪校准规范，选取试验项目及试验方法，详见表2。表2试验项目及试验方法序号试验项目对应的要求条款号对应的方法条款号1电压示值误差4.16.2.22短期稳定性4.26.2.33脉冲波形重复频率/6.2.43 .试验设备序号仪器设备名称型号/规格设备编号测量范围不确定度/准确度/最大允许误差有效日期1高压探头P6039ADC：(0-40)kVAC：(0-30)kV交流电压：ZL=O.6%,k=22024-10-26序号仪器设备名称型号/规格设备编号测量范围不确定度/准确度/最大允许误差有效日期2数字示波器DS0-X3034ADC-500MHz垂直分量%=0.5%,k=2时间测量=×106,k=22024-8-93数字式石英电子秒表E7-1(0-3600)s分辩率:0.01sMPE:±0.5sd2023-11-234 .试验条件温度：23°C26°C相对湿度：55%65%试验地点：广西计量检验研究高新4号楼互感器和高压实验室5 .试验结果5. 1电压示值误差测量点(额定电压U)示值(kV)参考值(kV)误差(%)20%U3.03.07-2.340%U6.06.12-2.060%U9.09.26-2.880%U12.012.33-2.7100%U15.015.41-2.76. 2短期稳定性测量点(三)电压设定值(kV)参考值(kV)短期稳定性(%)107.57.190.4%207.20307.20407.18507.17607.20电压设定值(kV)7. 5脉冲波形重免频率62. 44Hz6 .试验结论电火花检漏仪校准规范技术要求合理、试验方法正确,可操作性较强。试验报告51 .试验目的选取一台额定输出电压15kV的电火花检漏仪作为试验对象，按照电火花检漏仪校准规范中的规定进行试验，验证该校准规范的正确性和可行性。表1电火花检漏仪技术参数设备名称脉冲电火花检漏仪设备型号DJ-6准确度等级/最小分辨率OJkV最大输出电压25kV出厂编号DB180439生产单位KODIN2 .试验方法依据电火花检漏仪校准规范，选取试验项目及试验方法，详见表2。表2试验项目及试验方法序号试验项目对应的要求条款号对应的方法条款号1电压示值误差4.16.2.22短期稳定性4.26.2.33脉冲波形重复频率/6.2.43 .试验设备序号仪器设备名称型号/规格设备编号测量范围不确定度/准确度/最大允许误差有效日期1
