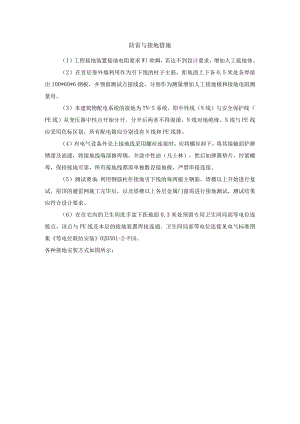

防雷与接地措施（I）工程接地装置接地电阻要求Wl欧姆，若达不到设计要求，增加人工接地体。（2）在首层靠外墙利用作为引下线的柱子主筋，距地面上下各0.5米处各焊接出100*60*6钢板，并预留测试点接线盒，分别作为测量增加人工接地极和接地电阻测量用。（3）本建筑物配电系统的接地为TN-S系统，即中性线（N线）与安全保护线（PE线）从变压器中性点开始分开，分开后两者不得混淆，N线对地绝缘。N线与PE线应采用色标区别，所有配电箱应分别设有N线和PE线排。（4）有电气设备外壳上接地线采用螺丝连接时，应将螺丝卸下，将其接触面铲磨锈漆及油漆，将接地线端部搪焊锡，并涂中性油（凡士林），然后加弹簧垫片，拧紧螺母，保持接地可靠，所有接地线都需单独敷设接地极，严禁串接连接。（5）测试要求：利用钢筋柱作接地引下线的每两根主钢筋，塔楼以上开始进行复试，屋顶的避雷网施工完毕后，以及塔楼以上各层金属门窗需进行接地测试，测试结果应符合设计要求。（6）在住宅内的卫生间洗手盆下距地面0.3米处预留专用卫生间局部等电位连接点，该点与PE线及本层的接地装置焊接连通。卫生间局部等电位连接见电气标准图集等电位联结安装02D501-2-P16。各种接地安装方式如图所示：（7）所有电气设备，在正常情况下不带电的金属外壳，配线用的钢管、电气安装构件、电缆支架、桥架、室外路灯金属杆、金属接线盒等、均需与PE线相连接，以策安全。（8）沿电缆桥架外侧应敷设一根专用PE线，并与桥架可靠焊接，引至配电竖井，竖井内亦自下而上敷设专用PE线，PE线为-50*4扁钢。
