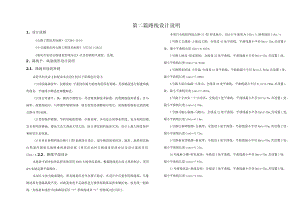

第二篇路线设计说明1、设计依据公路工程技术标准(JTGB01-2014)小交通量农村公路工程技术标准(JTG3311-2021)重庆市农村公路建设管理办法以及部颁相关规范、法规。2、路线平、纵面线形设计说明2.1、路线布设的原则本着节约及业主的要求本次设计按以下原则进行设计：(1)因原路基较窄，在测设时,平面线形最大限度利用原有道路，局部路段进行新建和裁弯取直，平曲线不顺适处调整顺适。(2)综合考虑平、纵、横的合理组合，灵活地掌握技术标准，改善路线线形质量，并与地形、地貌相适应，与周围环境相协调；坡长较短处调整前后坡长，使纵断面指标达到四级公路(H类)标准。(3)贯彻保护耕地、节约用地的原则；少拆房屋、少动迁公用事业管线、充分利用旧路、安全利用原桥涵。避免大改大调或大填大挖，防止诱发新的地质灾害；设计上最大限度保护和恢更生态原貌。(4)本项目参照四级公路(II类)标准进行设计。部分路段因受经济、地形、地质和其他自然条件限制实施困难的路段依据重庆市农村公路建设管理办法及设计速度采用15kmh.2.2、路线平面设计本路段平面坐标和高程系统采用2000大地坐标系统，根据路线走向及主要控制点，采用GPS实地定测平面线位。本项目主体为路面硬化，原有路基经多年沉降已稳定，在设计中尽量利用原路基，尽量维持原有道路路线不变，对路基宽度不足路段进行按照原路基高程单侧拓宽，按直线一圆曲线一直线基本线型(局部路段采用“S”型曲线或者“C”型曲线)进行设计。本项目全线按四级公路(II类)要求执行，设计行车速度为15Kmh,困难地段IoKmh.2号路王太强屋-土地包大拐：全线设42处平曲线，平曲线最小半径Rmin=I2m,共设置6处，最小平曲线长度LSmin=6.647m；3号路土地包-鲁家屋场：全线设25处平曲线，平曲线最小半径Rmin=I5m,共设置1处，最小平曲线长度LSmin=12.942m；4号路缪家屋场-小营盘：全线设13处平曲线，平曲线最小半径Rmin=3.863m,共设置1处，最小平曲线长度Lsmin=7.208m：5号路大架山临路-大架山：全线设10处平曲线，平曲线最小半径Rrain=8.786m,共设置1处，最小平曲线长度Lsmin=7.867m；6号路十字冲东一十字冲西：全线设5处平曲线，平曲线最小半径RnIin=7m,共设置1处，最小平曲线长度Lsmin=4.79m；7号路马鞍山临路-马鞍山：全线设12处平曲线，平曲线最小半径Rmin=IOm,共设置1处,最小平曲线长度LSmin=6.13m：8号路白杨湾临路-白杨湾：全线设9处平曲线，平曲线最小半径Rmin=IOm,共设置2处，最小平曲线长度Lsmin=5.72m；9号路秦家湾临路-秦家湾：全线设8处平曲线，平曲线最小半径Rmin=IOm,共设置3处，最小平曲线长度Lsmin=O.31m；10号路麻子槽-明家屋场：全线设4处平曲线，平曲线最小半径Rmin=I5m,共设置3处，最小平曲线长度Lsmin=7.67m：11号路秦流态-秦流态屋：全线设7处平曲线，平曲线最小半径Rmin=I5m,共设置6处，最小平曲线长度Lsmin=4.91m；(回头曲线路段设计速度IOknIh)°技术指标表序号项目名称规范规定采用值1道路等级四级公路(II类)2设计时速15knh受限段10kmh3最小回头曲线半径IOm12m4最大纵坡12%12%5最短坡长45m45<n6凸形竖曲线一般最小半径75m300m7凹形竖曲线一般最小半径75m260m8一般最小平曲线半径30m30m9极限平曲线半径12m(IOm)12m(IOm)10不设超高圆曲线最小半径150m90m11路基宽度3.5-4.5m4.Om12停车视距20m20m13设计高程道路路基中心顶部标高14路面结构类型C25碎20cm厚15设计使用年限10年16路面横坡1.0%单向坡17净高4.5m18超商方式绕公路中线旋转19汽车荷载等级公路一II级20桥涵净宽参见涵洞工程数量一览表21设计洪水频率路基、小桥涵及小型排水构造物1/2522地震动峰值加速度0.05g主要公路技术指标路线名称设计里程(m)路基宽(m)平曲线最小最大纵最短坡竖曲线最小半径半径(m)坡(%)长(m)凸型5)凹型(In)2号路工太强屋-土地包大拐1402.1484.0121227.081501503号路土地包-鲁家屋场768.174.01511.936.32002004号路缪家屋场小营盘251.254.010.8631228.81501505号路大架山临路-大架山230.014.012.7866.7102002006号路十字冲东一十字冲西197.734.0101277.7250012号路郭家湾-丁家湾：全线设12处平曲线，平曲线最小半径Rmin=IOm,共设置1处，最小平曲线长度LSmin=13.59m；13号路宋家包-宋家屋场：全线设7处平曲线，平曲线最小半径RnIin=6.65m,共设置1处，地;小平曲线长度Lsmin=8.72m；14号四方堰塘-屋场：全线设3处平曲线，平曲线最小半径Rmin=35m,共设置1处，最小平曲线长度LSmin=12.32m；15号陈家梁-岔路口：全线设6处平曲线，平曲线最小半径Rmin=IOm,共设置I处，最小平曲线长度Lsmin=8.82m；16号主干道-三块石：全线设6处平曲线，平曲线最小半径Rmin=K）m,共设置1处，最小平曲线长度Lsmin=9.29m；2.3、 路线纵断面设计本项目主体为路面硬化，原有路基经多年沉降已稳定，在设计中尽量利用原路基，所以本次纵断面设计大部分路段尽量拟合原有道路纵坡，以达到直接在原有路基上加铺路面结构层。结合路线平面线形完成纵坡及竖曲线设计。本项目最大纵坡12%,最小坡长45m,凸型竖曲线的最小半径为300m,凹型竖曲线的最小半径为260m。本次公路最大坡度达到了12%,若改线或大幅度填挖将加大工程投资且破坏路基原有稳定，加重村民集资负担，使村民难以承受，为保障行车安全，在陡坡、高岩、陡坎等危险路段两端设置警告标志、减速带及波形护栏等安全设施。2.4、 主要技术指标本项目为居民点连接路路面硬化设计，公路等级为四级公路（II类），设计速度15kmh7号路马鞍山临路马鞍山604.954.0101249.55007008号路白杨湾临路白杨湾440.274.01011110.274009号路秦家湾临路秦家湾232.8864.010127960010号路麻子槽明家屋场157.1684.010.67539.6681500U号路秦流态秦流态闻222.7564.010.911228.52010012号路郭家湾-丁家湾431.7794.0106.9713.5950030013号宋家包-宋家屋场212.9724.06.65158.7230014号四方堰塘-屋场95.5014.0356.1712.3215号陈家梁-岔路口118.4344.0104.638.8216号主干道-三块石210.004.0104.729.296007003、施工注意事项(1)本项目采用的坐标系为2000坐标系，黄海高程系。(2)路线在全路段，应加强施工管理，采取有效的保护措施，做好交通分流及疏导工作,防止交通堵塞及交通事故的发生，保证人民生命安全及国家财产不受损失。(3)全路段地面横坡陡，地势险峻，应做好相应防范措施，以免发生安全事故。
