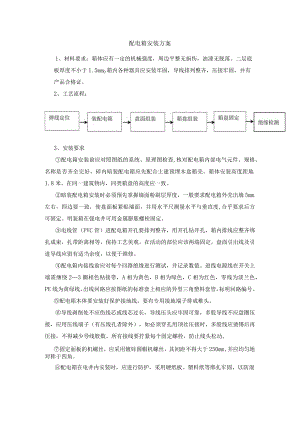

配电箱安装方案1、材料要求：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落。二层底板厚度不小于1.5mm0箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。2、工艺流程：3、安装要求配电箱安装前应对照图纸的系统、原理图检查,核对配电箱内部电气元件、规格、名称是否齐全完好，碎内暗装配电箱应先配合土建预埋木盒箱壳。箱体安装高度距地1.8米。在同一建筑物内，同类箱盘的高度应一致。暗装配电箱安装时必须预先掌握墙面粉刷层厚度，一般要求配电箱外壳出墙5mm左右，四边要一致，使盘面板紧贴墙面，并用水平尺测量水平与垂直度,合乎要求后方可固定。明装箱在强电井可用金属膨胀螺栓固定。电线管（PVC管）进配电箱开孔要排列整齐，用开孔钻开孔，箱内排线应整齐绑扎成束，扎带距离相等，保持工艺美观。在活动的部位应该两端固定，盘面引出线及引进导线应留有适当余度，以便于维修。配电箱内接线前应对每个回路绝缘进行测试，并记录数值。进线电源线在开关上端需缠绕23圈相色粘接带，A相为黄色，B相为绿色，C相为红色，零线为淡兰色，PE线为黄绿线。出线回路应按图纸的标准套上相应的异型三角塑料套管，标明回路编号。配电箱本体要安装好保护接地线，要有专用接地端子排成椎头。导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应用压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应烫锡后再压接，不得减少导线股数。所有接线要拧紧每个固定螺栓，防止线头松动。固定面板的机螺丝，应采用镀锌圆帽机螺丝，其间距不得大于250mm,并应均匀地对称于四角。配电箱在电井内安装时，应进行防护，采用硬纸板、塑料纸等绑扎牢固，以防混凝土溅入损坏箱面。配电箱安装完毕后送电调试，最后在箱内分配开关下方用标签纸标上每个回路所控制的具体负载名称位置，以便用户使用检修方便。
