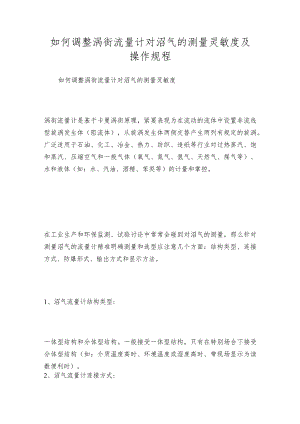

如何调整涡街流量计对沼气的测量灵敏度及操作规程.docx

如何调整涡街流量计对沼气的测量灵敏度及操作规程如何调整涡街流量计对沼气的测量灵敏度涡街流量计是基于卡曼涡街原理，紧要表现为在流动的流体中设置非流线型旋涡发生体（阻流体），从旋涡发生体两侧交替产生两列有规定的旋涡。广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体（氧气、氮气、氢气、天然气、煤气等）、水和液体（如：水、汽油、酒精、苯类等）的计量和掌控。在工业生产和环保监测、试验讨论中常常会碰到对沼气的测量，那么针对测量沼气的流量计精准明确测量和选型应注意几个方面：结构类型、连接方式、防爆形式、输出方式和显示方法。1、沼气流量计结构类型:一体型结构和分体型结构。一般接受一体型结构，只有在特别场合下接受分体型结构（如：介质温度高时、环境温度或湿度高时、带现场显示为读数便利时）。2、沼气流量计连接方式:法兰卡装式（表体不带法兰）或法兰连接式（表体本身带法兰）。一般建议选用法兰卡装式，由于其结构紧凑，价格低，而且供货周期短。3、沼气流量计防爆形式:非防爆型和本安防爆型。假如被测介质是易燃易爆物质或测量环境存在易燃易爆物质，应选用防爆型。4、沼气流量计信号输出方式:脉冲信号输出和420mA标准电流信号输出。一般情况下建议接受脉冲信号输出，由于脉冲信号直接与旋涡脱落频率相对应，不需转换，具有较高的累计精度；同时，脉冲信号传输效果较好。标准电流信号输出一般用于与终端或掌控系统构成流量测量系统。5、沼气流量计显示方法:无现场显示、带现场显示和只带现场显示。现场显示是指在表头上装有液晶显示电路，可显示累积流量、瞬时流量等参数。在使用过程中如何调整涡街流量计对沼气的测量灵敏度:1、触发电平的调整:触发电平的加添（脉冲发生的灵敏度），会使流量的灵敏度减小。在管道内没有任何液体流动时，因管线振动，脉动流动显现噪声而造成不正常脉冲发生可以通过加添触发电平有效地进行处理。通过涡街流量计放大器板上的TRG电位计可调整触发电平，放大的涡流波形的峰值无论何时超过预先确定的触发电平，都能转换成一个脉冲。因此，由于加添触发电平，流量灵敏度就会减小。2、零点调整:涡街流量计正确的接线，通过低频信号发生器给涡街流量计输入幅度为零的信号，调整零点调整电位计，数字万用表的显示值应为4mAo正确的接线，涡街流量计用信号发生器输出信号至电荷放大器，加大输入信号幅值，转换输出方波，更改信号发生器的输出频率，直到频率计上显示的值是按上式计算出的满量程频率为止。
