常用压力表实用小知识.docx

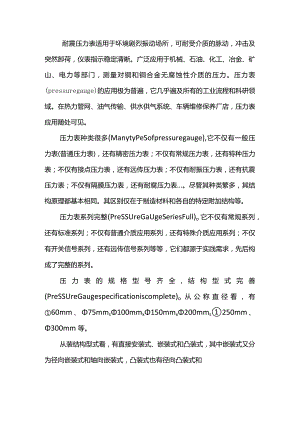

耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。压力表(pressuregauge)的应用极为普遍，它几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店，压力表应用随处可见。压力表种类很多(ManytyPeSofpressuregauge),它不仅有一般压力表(普通压力表)，还有精密压力表；不仅有常规压力表，还有特种压力表；不仅有接点压力表，还有远传压力表；不仅有耐振压力表，还有抗震压力表；不仅有隔膜压力表，还有耐腐压力表。尽管其种类繁多，其结构原理都基本相同。其区别仅在于制造材料和各自的特定附加结构等。压力表系列完整(PreSSUreGaUgeSeriesFull)o它不仅有常规系列，还有标准系列；不仅有普通介质应用系列，还有特殊介质应用系列；不仅有开关信号系列，还有远传信号系列等等，它们都源于实践需求，先后构成了完整的系列。压力表的规格型号齐全,结构型式完善(PreSSUreGaugespecificationiscomplete)o从公称直径看，有60mm、75mms100mmx150mmx200mms250mm、300mm等。从装结构型式看，有直接安装式、嵌装式和凸装式，其中嵌装式又分为径向嵌装式和轴向嵌装式，凸装式也有径向凸装式和轴向凸装式之分。直接安装式，又分为径向直接安装式和轴向直接安装式。其中径向直接安装式是基本的安装型式，一般在未指明安装结构型式时，均指径向直接安装式。轴向直接安装式考虑其自身支撑的稳定性,一般只在公称直径小于15Omm的压力表上才选用。所谓嵌装式和凸装式压力表，就是我们常说的带边（安装环）压力表。轴向嵌装式既轴向前带边、径向嵌装式是指径向前带边、径向凸装式（也叫墙装式）是指径向后带边压力表。从量域和量程区段看，在正压量域分为微压量程区段、低压量程区段、中压量程区段、高压量程区段、超高压量程区段，每个量程区段内又细分出若干种测量范围（仪表量程）；在负压量域（真空）又有3种负压（真空表）；正压与负压联程的压力表是一种跨量域的压力表。其规范名称为压力真空表，也有称之为真空压力表。它不但可以测量正压压力，也可测量负压压力。压力表的精度等级分类十分明晰（PreSSUreGaUgetheaccuracyofclassification）o常见精度等级有4级、2.5级、1.6级、1级、0.4级、0.25级、0.16级、0.1级等。精度等级一般应在其度盘上进行标识，其标识也有相应规定，如“”表示其精度等级是1级。对于一些精度等级很低的压力表，如4级下的，还有一些并不需要测量其准确的压力值，只需要指示出压力范围的，如灭火器上的压力表，则可以不标识精度等级。压力表规格、型号型号规格公称直径Y-100Y-100TY-100ZY-100ZQY-100TQ径向无边径向带后边轴向无边轴向带前边径向带前边表盘直径100mmY-150径向无边Y-150T径向带后边Y-150Z轴向无边表盘直径150mmY-150ZQ轴向带前边Y-150TQ径向带前边仪表字母含义：Y压力；Z真空（在数字后代表轴向）；B一标准（防爆）；J一精密；A-氨表；X一信号（电接点）；P膜片；E膜盒；F一防腐（不锈钢）；XC磁助电接点；N一耐震；T一弹簧管；例如：YTF一不锈钢弹簧管压力表;YA氨用压力表；YXC磁助电接点压力表；YZ真空压力表；YN一耐震压力表；YTP一隔膜弹簧管压力表；
