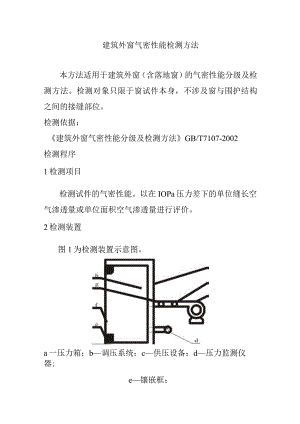

建筑外窗气密性能检测方法本方法适用于建筑外窗（含落地窗）的气密性能分级及检测方法。检测对象只限于窗试件本身，不涉及窗与围护结构之间的接缝部位。检测依据：建筑外窗气密性能分级及检测方法GB/T7107-2002检测程序1检测项目检测试件的气密性能。以在IOPa压力差下的单位缝长空气渗透量或单位面积空气渗透量进行评价。2检测装置图1为检测装置示意图。a一压力箱；b调压系统；c供压设备；d压力监测仪器;e镶嵌框；f一试件；g流量测量装置；h一进气口挡板图1检测装置示意图2.1压力箱压力箱一侧开口部位可安装试件，箱体要有足够的刚度和良好的密封性能。2.2 供压和压力控制系统供压和压力控制系统供压和压力控制能力必须满足5.4的要求。2.3 压力测量仪器压力测量仪器测值的误差不应大于IPao2.4 空气流量测量装置当空气流量不大于3.5m3h时，测量误差不应大于10%；当空气流量大于35m3h时，测量误差不应大于5%。3检测准备3.1 试件的数量同一窗型、规格尺寸应至少检测三橙试件。3.2 试件要求a）试件应为按所提供图样生产的合格产品或研制的试件。不得附有任何多余的零配件或采用特殊组装工艺或改善措施；b）试件镶嵌应符合设计要求；C）试件必须按照设计要求组合、装配完好，并保持清洁、干燥。3.3 试件安装a）试件应安装在镶嵌框上。镶嵌框应具有足够的刚度;b）试件与镶嵌框之间的连接应牢固并密封。安装好的试件要求垂直，下框要求水平，不允许因安装而出现变形；C）试件安装完毕后，应将试件可开启部分开关5次，最后关紧。4检测方法检测压差顺序见图2o注：图中符号表示将试件的可开启部分开关5次。图2检测压差顺序图4.1 预备加压在正负压检测前分别施加三个压力脉冲。压力差绝对值为500Pa,加载速度约为IOoPa/s。压力稳定作用时间为3s,泄压时间不少于ISo待压力差回零后，将试件上所有可开启部分开关5次，最后关紧。4.2 检测程序a）附加渗透量的测定：充分密封试件上的可开启缝隙和镶嵌缝隙，或用不透气的盖板将箱体开口部盖严，然后按照图2逐级加压，每级压力作用时间为IOs,先逐级正压，后逐级负压。记录各级测量值。附加空气渗透量系指除通过试件本身的空气渗透量以外的通过设备和镶嵌框，以及各部分之间连接缝等部位的空气渗透量。b)总渗透量的测定：去除试件上所加密封措施或打开密封盖板进行检测。检测程序同a)。5检测值的处理5.1计算分别计算出升压和降压过程中在IOoPa压差下的两个附加渗透量测定值的平均值小和两个总渗透量测定值的平均值心，则窗试件本身100Pa压力差下的空气渗透量(m3h)即可按式(1)计算：Qt=qz-qf(1)然后,再利用式(2)将切换算成标准状态下的渗透量/(m3h)值。,=更Xl101.3T(2)式中：。一一标准状态下通过试件空气渗透量值，m½P试验室气压值，kPa；T一试验室空气温度值，K；试件渗透量测定值，m3ho将，值除以试件开启缝长度/,即可得出在IooPa下，单位开启缝长空气渗透量(m3(mh)值，即式(3)：，一qQLj(3)或将，值除以试件面积，得到在100Pa下，单位面积的空气渗透量m3(mh)值,即式(4)：T(4)正压、负压分别按式(1)式(4)进行计算。5.2分级指标值的确定为了保证分级指标值的准确度，采用由IoOPa检测压力差下的测定值±妨值或士g'2值，按式(5)或(6)换算为IOPa检测压力差下的相应值±q(m3(mh)值，或±q2(m3(mh)值。式中：qx100Pa作用压力差下单位缝长空气渗透量值,m3(mh)；qIOPa作用压力差下单位缝长空气渗透量值,m3(mh)；q,2100Pa作用压力差下单位面积空气渗透量值,m3(m2h)；qIOPa作用压力差下单位面积空气渗透量值,m3(m2h)0将三楼试件的土值或土伙值分别平均后对照表1确定按照缝长和按面积各自所属等级。最后取两者中的不利级别为该组试件所属等级。正、负压测值分别定级。
