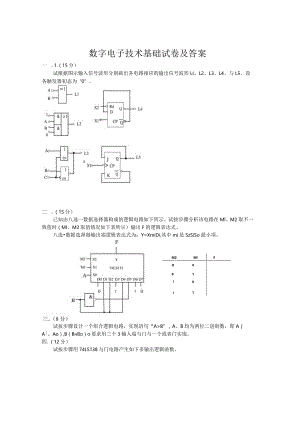

数字电子技术基础试卷及答案一 .1.（15分）试根据图示输入信号波形分别画出各电路相应的输出信号波形LI、L2、L3、L4、与L5。设各触发器初态为“0”。二 .（15分）已知由八选一数据选择器构成的逻辑电路如下所示。试按步骤分析该电路在Ml、M2取不一致值时（Ml、M2取值情况如下表所示）输出F的逻辑表达式。八选数据选择器输出端逻辑表达式为：Y=XmiDi,其中mi是SzSiSo最小项。M2MlFO001II01试按步骤设计一个组合逻辑电路，实现语句“A>B”，A、B均为两位二进制数，即A（A|、Ao）,B（BhBo）o要求用三个3输入端与门与一个或者门实现。四.（12分）试按步骤用74LS138与门电路产生如下多输出逻辑函数。Ys=AC,Y2=7BC+ABC+BCY3=BC+ABC74LS138逻辑表达式与逻辑符号如下所示。YO=Gl'(i2A-(12B).A2AIAOYl=Gl(G2A+G2B)A2AIAOY7=G1(G2A+G2B)A2AIAO五 .（15分）已知同步计数器的时序波形如下图所示。试用维持堵塞型D触发器实现该计数器。要求按步骤设计。六 .（18分）按步骤完成下列两题1 .分析图5-1所示电路的逻辑功能：写出驱动方程，列出状态转换表，画出完全状态转换图与时序波形，说明电路能否自启动。2 .分析图5-2所示的计数器在M=O与M=I时各为几进制计数器，并画出状态转换图。ra计数脉冲图5-2Q3Q2QlQEP74LS163Rd-CPDCBALD七.1.SBUSB八.（10分）电路下如图所示，按要求完成下列问题。1.指出虚线框TI中所示电路名称.2对应画出Vc、VokA、B、C的波形。并计算出VOl波形的周期T=?。VcVoi>tA，.>tB>tC数字电子技术基础2一.（20分）电路如图所示，晶体管的B=100,Vbe=0.7v°（1）求电路的静态工作点；（2）画出微变等效电路图，求Au、ri与力；（3）若电容Ce开路，则将引起电路的什么动态参数发生变化？并定性说明变化趋势.二 .（15分）求图示电路中U。、U,bUh.UC及三 .（8分）逻辑单元电路符号与具有“0”、“1”逻辑电平输入信号Xi如下图所示，试分别画出各单元电路相应的电压输出信号波形片、Y2、Y3,设各触发器初始状态为“0”态。X)四 .（8分）推断下面电路中的极间交流反馈的极性（要求在图上标出瞬时极性符号）。如为负反馈，则进一步指明反馈的组态。五 .（8分）根据相位平衡条件推断下列各电路能否产生自激振荡（要求在图上标出瞬时极性符号）。（a）（b）六 .（12分）某车间有A、B、C、D四台电动机，今要求:（1）A机务必开机;（2）其他三台电动机中至少有两台开机。假如不满足上述要求，则指示灯熄灭。设指示灯熄灭为O亮为L电动机的开机信号通过某种装置送到各自的输入端，使该输入端为1,否则为0。试用与非门构成指示灯亮的逻辑图。七.（16分）设图示电路初始状态是“000”，要求完成下列各问：（1）写出各触发器的驱动方程；（2）写出各触发器的状态方程；（3）列出状态转换表；（4）试分析图示电路是几进制计数器。八.（12分）下图为由555定时器构成的多谐振荡器电路。（1）对应画出图中VC与VO的波形（要求标出对应电压值）；（2）设图中二极管为理想器件，计算VO波形的周期T及占空比q（%）。附:555功能表复位端(4)触发端(2)阈值端(6)放电端(7)输出端(3)OXX对地短路O1>1/3Vcc>23Vcc对地短路O1<l3Vcc<23Vcc对地开路11>1/3Vcc<23Vcc保持原态保持原态数字电子技术基础3一.(20分)电路如图所示，晶体管的B=100,Vbe=0.7v°(1)求电路的静态工作点；(2)画出微变等效电路图，求Au、ri与r。；(3)若电容Ce开路，则将引起电路的什么动态参数发生变化？并定性说明变化趋势。二 .(15分)计算图a与图C中的U。与图b中h的值，设所有运放均为理想运算放大器。三 .(9分)逻辑单元电路符号与具有“0”、“1”逻辑电平输入信号X如下图所示，试分别画出各单元电路相应的电压输出信号波形片、Y2、Y3。设各触发器初始状态为“0”态。X)四 .（8分）推断下面电路中的极间交流反馈的极性（要求在图上标出瞬时极性符号）。如为负反馈，则进一步指明反馈的组态。五 .（8分）根据相位平衡条件推断下列各电路能否产生自激振荡（要求在图上标出瞬时极性符号）。Vcc六 .(12分)某车间有3台电机，两台以上电机停机时为故隙发生,如今报警灯亮，设计一个显示故障情况的电路，并用与非门加以实现，写出具体实现步骤。七 .(16分)设图示电路初始状态是“000”，要求完成下列各问：(5) 写出各触发器的驱动方程；(6) 写出各触发器的状态方程；(7) 列出状态转换表；(8) 试分析图示电路是几进制计数器。八.(12分)下图为由555定时器构成的多谐振荡器电路。(1)对应画出图中VC与Vo的波形(要求标出对应电压值)；(2)设图中二极管为理想器件，计算VO波形的周期T及占空比q(%)。附:555功能表复位端(4)触发端(2)阈值端(6)放电端(7)输出端(3)0XX对地短路01>1/3Vcc>23Vcc对地短路01<l3Vcc<23Vcc对地开路11>1/3Vcc<23Vcc保持原态保持原态数字电子技术基础41. (20分)试根据图示输入信号波形分别画出下列各TTL电路的输出波形，设图中触发器初态为“0”。cUUUUI_2. (15分)(1)指出图中由555定时器所构成电路的名称；(2)已知R=R2=2kQ,C=0.01U计算的VO频率与占空比;(3)画出VC与VO对应波形并标出相应坐标。3.（20分）(1)试通过逻辑表达式、真值表分析图示电路的逻辑功能。(2)试用74138与与非门实现该电路的逻辑功能。4. 40分)试用74161与与非门实现下列脉冲产生电路：CPTLrLrLrLrLrLrLrLnrLrLrLrLrLrLrL（要求说明74161实现几进制计数器，并画出状态转换图、电路图）5. （20分）设计一裁判表决电路，一个主裁判两票，三个副裁判每人一票，多数票同意为通过。（1）画出真值表。（2）限用最少的与非门实现该电路并画出电路图。（化简时用卡诺图）。（3）用一片数据选择器74LS151实现6. 65分）按步骤分析图示电路：写出驱动方程，状态方程，列出状态转换表，画出状态转换图与时序波形图。数字电子技术基础51. （20分）试根据图示输入信号波形分别画出下列各TTL电路的输出波形，设图中触发器初态为“0”。L1L2L3UUC JU-U-LJ-UL2. （15分）（1）分析图示逻辑电路：写出输出X、Y的表达式，列真值表，简述逻辑功能;（2）用3线一8线译码器74138实现该电路（同意附加与非门）。3. （15分）设计一裁判表决电路，一个主裁判两票，三个副裁判每人一票，多数票同意为通过。（1）画出真值表。（2）限用最少的与非门实现该电路并画出电路图。（化简时用卡诺图）。4. （20分）按步骤分析图示电路：写出驱动方程与状态方程，列出状态转换表，画出完全状态转换图与时序波形，说明电路能否自启动。5. （15分）试用74161、74151与与非门实现下列脉冲产生电路:CPlrLJuUulrLRrLJuIJruIrLrLJrJIIII_I(1) 说明74161实现几进制计数器，并画出状态转换图;(2) 根据题目中要实现的脉冲波形确定74151的输入；(3) 画出逻辑电路图。6. (15分)下图为由555定时器构成的应用电路。(1)说明该电路的名称，与电容C上的充电Pl路与放电回路；(2)对应画出图中VC与VO的波形(要求标出对应电压值)；(3)设图中二极管为理想器件，计算Vo波形的周期T及占空比q(%)。数字电子技术基础61.（20分）填空:（1）目前，最常用的两种半导体材料是（）与（）o（2）场效应管属于（）操纵器件，反映其操纵能力的参数为（）；双极型三极管属于（）操纵器件，反映其操纵能力的参数为（）。（3）集成运放只有（）截止频率，当信号频率高于此频率时，增益会显著（）o（4）电压放大电路共有（）种组态，分别为（）组态、（）组态与（）组态。（5）理想运放只有在（）应用条件下，两个输入端才同时符合虚短与虚断的原则。（6）在调试共射放大电路时，输出波形同时出现了截止失真与饱与失真，为减小失真,应首先调整（）。（7）差放两个输入端的信号分别为Zlv与2v,差模信号为（）V,共模信号为（）Vo（8）功放电路效率是指（）功率与（）功率的比值。（9）集成三端稳压器W7805的额定输出电压为（）v；W7912的额定输出电压为（）Vo2. （18分）多级放大电路如下图所示。已知T的B=100,Vbe0.6v,C,C2,的容量足够大。（1）估算T的静态工作点并求出其rbc;（2）画出该放大电路的简化微变参数等效电路；（3）计算电压放大倍数Av、输入电阻Ri与输出电阻R。3. （12分）电流扩大电路如图所示。已知图示电路中各三极管的均为60,VBR均为0.7v,饱与压降VCES均为2V,二极管的导通压降为0.7v,VCC=24v.求：第1页（共4页）（1） .确定电路反馈极性及反馈类型。（2） .估算电路的电压放大倍数Avf。（3） .电路输出最大电压VOmaX时，它的Vi为多大？（4） .求电路的最大输出功率PmaX(设Tl、T2的VCeS=IV)。图示各电路由无级间交流反馈，若有，则用瞬时极性法推断其反馈极性。对其 中的负反馈需说明反馈类型,并按深度负反馈条件写出电路的电压放大倍数AMf的表 达式(要求必要的步骤)；对正反馈，则只须说明反馈极性。5. （10 分）根据相位平衡条件推断下列各电路能否产生自激振荡(要求在图上标出瞬时极性符号)，各图中标明Cl的电容为耦合电容或者旁路电容。(1)图(a)>(b)电路若可振荡，试说明理由并写出其振荡频率的表达式；若不能振荡，请修改成能振荡的电路。(2)图(c)电路中当RS=IkQ,R/取何值时才能使电路起振，写出振荡频率的表达式。6. （10分）图示电路，已知变压器副边电压V2=12v,稳压管DZ的稳固电压Vz=45v,Ri=R2=3K解答：(1)说明D、D2>D3、D4构
