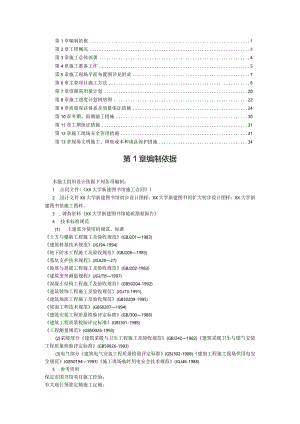

某大学图书馆施工组织设计范本.docx

第1章编制依据1第2章工程概况3第3章施工总体部署4第4章施工准备工作5第5章施工现场平面布置图详见附录7第6章主要项目施工方法8第7章资源需用量计划20第8章施工进度计划网络图22第9章质量保证体系及质量保证措施24第10章冬期、雨期施工措施30第11章工期保证措施31第12章施工现场安全管理措施31第13章现场文明施工、降低成本和成品保护措施34第1章编制依据本施工组织设计依据下列各项编制：1 .合同文件(XX大学新建图书馆施工合同)2 .设计文件XX大学新建图书馆初步设计图样；XX大学新建图书馆扩大初步设计图样；XX大学新建图书馆施工图样。3 .调查资料XX大学新建图书馆地质勘察报告4 .技术标准规范(1) 土建部分使用的规范、标准土方与爆破工程施工及验收规范(GBJ2011983)建筑桩基技术规范(JGJ94-1994)地下防水工程施工及验收规范(GBJ2081983)基坑支护技术规程(JGJI2027)地基与基础工程施工及验收规范(GBJ202-1983)建筑变形测量规程(JGJ/T81997)混凝土结构工程施工及验收规范(GB50204-1992)建筑装饰工程施工及验收规范(JGJ73-1991)建筑地面工程施工及验收规范(GB50209-1995)屋面工程技术规范(GB502071994)建筑安装工程质量检验评定标准(GBJ3001988)建筑工程质量检验评定标准(GBJ301-1988)工程测量规范(GB50026-1993)(2)采暖部分建筑采暖与卫生工程施工及验收规范(GBJ2421982)建筑采暖卫生与煤气安装工程质量检验评定标准(GB50026-1993)(3)电气部分建筑电气安装工程质量检验评定标准(GBJ302-1988)建筑工程施工现场供用电安全规范(GB501941993)施工现场临时用电安全技术规范(JGJ46-1988)5 .参考资料保定市图书馆项目施工经验；有关现行预算定额施工定额；XX大学南苑4号住宅楼施工组织设计实例。6 .其他建筑法等有关现行建筑法规。第2章工程概况1. 1工程特点1.1.1 工程建设本工程建设单位：XX大学。工程性质：新建。名称：XX大学图书馆。用途：图书管理、阅览、借阅、多媒体教学，召开国际会议、健身娱乐、展览、舞台演出、教学办公等。工程造价XX建筑设计研究院。施工单位：XX集团有限公司。施工图样情况：出齐，已会审。施工合同：已签定。建筑面积：23998m：1.1.2 建筑设计本工程平面组合为A、B两个区；A区主体六层，地下一层，局部八层，层高5m,总高39m,总宽64.248m,总长109.45m,平面形状大体为矩形，东侧有突出的楼梯间和卫生间，西侧沿北边突出三角造型。室内外装修的构造及做法：外装修采用面砖和部分石材，石材采用干挂法，支承在楼板、梁、柱等承重构件上，外墙有玻璃幕墙和铝板遮阳板。门厅、国际会议厅、贵宾室地面和踢脚线镶花闵石，其余地面为水泥砂浆和水磨石地面，卫生间地面和墙面为彩釉面砖，其余房间墙面喷涂料,矿棉板吊顶;4号楼梯口台阶为剁斧面台阶,其余首层出口台阶为花岗石台阶；屋面为水泥聚苯板保温地缸砖面层；散水为细石混凝土散水。1.1.3结构设计基础为大直径扩底灌注墩基础，根数为107根；长度约5.37m,桩的平面形式为圆形，设计要求扩底墩底必须座在地基土的砂层表面下Imo桩顶为钢筋混凝土拉梁，断面尺寸300nm×650mm,梁底标高-6.85m,扩底墩及连系梁混凝土强度等级为C20。拉梁上部为地下室墙体及柱，地下室外墙厚350mm,内墙厚300mm,柱截面主要尺寸700mm×700mm,顶板为18Omm厚，梁截面主要尺寸35OmmX65Omnb现浇钢筋混凝土顶板C25、梁、柱、墙体混凝土强度等级C30o地下室层高6m,地下室外墙采用二道防水，在钢筋混凝土自防水外再做防水层一道。主体为框剪结构，柱截面70OminX70Omnb梁截面35OmmX65Omin、板厚18Omm混凝土强度等级C30。A区内设电梯二部，现浇钢筋混凝土楼梯五座，内墙体用陶粒混凝土空心砖砌筑。1. 1.4施工特点本工程的施工特点是立面造型独特、复杂、高低错落；B段大礼堂的舞台、观众席台、礼堂外的通道等标高多变、结构复杂，既有斜面曲板，又有圆弧梁、悬挑梁、折梁等；建筑物功能齐全，综合性强，施工协调难度大。1.2 地点特征本工程位于XX市XX路XX大学校园内，操场西侧，综合楼东侧，成教学院教学楼北侧，为原有学校礼堂旧址。地形较平坦，地质情况一般。基础深度范围内无地下水，冬期施工时间每年的11月15日3月15日，雨期施工时间每年的6月15日9月15日。1.3 施工条件现场已实现三通一平，当地交通运输条件良好，能保证资源的供应，施工机械，劳动力已基本落实。项目管理实行内部承包，现场临时设施，供水、供电问题已解决。第3章施工总体部署1.4 工程内容：根据合同要求进行。1.5 工期目标：2000年9月25日开工，2002年5月30日竣工交付使用。1.6 质量目标：国家优质工程（鲁班奖）1.7 施工起点和流向土方工程的施工起点和流向见XX大学图书馆土方工程施工方案。主体工程竖向自下而上施工，平面上从东边开始，向西施工。室外装修工程采用的由上而下的流向。室内粗装修采用自下而上的施工流向，细装修由上向下逐层完成。1.8 施工段的划分桩基施工不划分施工段，主体A段以A5轴、B段以BG轴为界每层平面上划分为两个施工段。1.9 阶段性进度控制目标根据合同要求，工期612天，随施工进度划分为三个阶段：2.6.1基础阶段A段2000年11月21前,完成±0.000以下结构施工;B段2000年11月3日定位放线，2001年3月1日前完成基础分部施工。2. 6.2主体阶段A段从2001年11月22日至J6月11日主体结顶：B段从2001年3月2日到2001年7月15日主体结顶。2 .6.3装饰装修阶段包括地面板磨，墙面抹灰，外墙锄贴，屋面保温防水等，至2002年5月30日竣工验收。3 .7施工方案及主要施工机具2. 7.1土方工程见XX大学图书馆土方工程施工方案。2. 7.2模板工程剪力墙模板和框架柱模板用70系列钢框竹胶模板和±0.000以下剪力墙用带止水片的穿墙螺栓。±0.000以上用普通穿墙螺栓及“3”形扣件和钢架管加固模板，柱箍用定型钢定做，框架梁采用55系列钢模板，楼板模板采用大块覆塑竹胶合板模板，搭设满堂红脚手架，使用碗扣式早拆支撑体系，主楞采用部分槽钢和IOominXlOOmm方木，次楞用50mmXlOOmm方木；梁板柱接头采用定做的接头模板。2. 7.3钢筋工程直径18mm以上的钢筋连接采用直螺纹连接，其他接头采用对焊或搭接绑扎。2. 7.4混凝土工程现场设混凝土集中搅拌站，有两台500L强制式搅拌机，一台混凝土泵，一辆装载机，混凝土中掺加高强高效减水剂，另设一台350L自落式搅拌机，用于零星搅拌，主体结构混凝土采用泵送。2. 7.5垂直运输主要使用一台F0/23B塔吊，垂直运输钢筋、模板及支撑架，在A区北侧中部设一座竖井架，解决零星和小件垂直运输。2.7.6装修装饰工程主体结顶后，水磨石施工尽早插入，自下而上，抹灰打底工作，应先于水磨石施工，当水磨石与抹灰发生矛盾时，可先插入抹灰，后做水磨石地面。玻璃幕墙施工配合外墙装修主线同步进行；水电等安装与土建密切配合。第4章施工准备工作3.1 项目机构组建和组成人员3.1.1 项目机构组建本工程按项目法施工模式组建项目经理部，对生产诸要素进行高效,有计划的组织、协调和管理，配备充足的机具、设备，以科学的手段，先进的技术方法实现工程项目的工期、质量、安全生产、成本等各项目标。项目经理部的组织机构见图3-1。项目经理图3-1项目经理部的组织机构图3.1.2 项目部主要组成人员项目经理：项目技术负责人：项目工长：项目技术员：材料负责人：材料员：质安负责人：核算：预算员：文档员：试验员：安全员：3.2 技术准备项目配备了必要的规范、规程、标准、图案。对采用的新工艺、新技术等材料进行了考察，掌握了使用要领。配合建设单位、设计单位搞好图样会审工作；施工前对施工人员进行详细交底，使施工人员掌握施工方法，施工工艺要求。根据设计文件及其他有关文件资料，结合工程特点，选择施工方案，编制施工组织设计并报审批。工程施工以前组织进行质量策划，并根据工程质量目标做好质量预控计划，制订质量预控措施和质量保证措施。3.3施工现场准备1 .项目部已提前进场，对场内树木、电杆、垃圾等与建设单位协商解决，提早达到“三通一平”条件。2 .施工现场平面布置工程开工前安排布置现场临时设施，进行施工平面布置：修建临时道路，临时排水沟，敷设临时上水管，临时电源，修建临时办公室、仓库、水泥库、砂石料堆场、工具库、电锯棚、钢筋加工场及围墙等临时设施，所有临时设施的建设必须符合安全生产文明施工有关标准。(1)主要提升机具位置的确定垂直运输机械是确保施工进度和降本的关键，在A、B区段中间部位设置一台F0/23B塔吊，可同时用于两个区段施工。另在A段东侧、B段的东、西两侧各设一竖井架。(2)施工道路主要利用原有马路，新修的道路要夯实，上铺5cm石渣,现场雨水顺原有马路排泄，以保证雨期施工正常进。(3)主要临建布置，由于施工场地狭小，办公区和施工区分开布置。在建筑物的西北侧设置办公区。3.4现场机具设备、三大工具和原材料及劳动力准备在A段的西侧设置三大工具堆放场地；在A、B区段中间部位设置一座搅拌站，用于混凝土和砂浆的现场搅拌；在搅拌站的西侧是砂、石料堆放场地：水泥库设在办公区北侧。根据工程进度要求，积极与机械租赁公司、材料供应商、施工班组联系协商，以便及时进场。3.5用水量计算水源由院内上水管网提供。本工程临时用水包括现场施工用水，施工机械用水、生活用水、生活区用水及消防用水五部分。3. 5.1临时供水设计、计算1 .现场施工用水根据公式Q=MQ.M胆/20X3600式中船一施工用水系数，取吊=L15；的一用水不均衡系数，取的=L5；Q一搅拌混凝土，按泵送混凝土考虑，每小时50cm；每日工作时间按20h计算，现浇混凝土板养护，每层按300m混凝土考虑，搅拌机冲洗用水按每天两班计算。M一用水量定额，搅拌混凝土按250Lm3混凝土，混凝土板养护按300Lm混凝土；搅拌机冲洗用水按600L/台班，砌筑用水按300Lm混凝土；搅拌冲洗用水按600L/台班，砌筑用水按300Lm砌筑量，则：0=1.15(50×20X250+300X300+600X2+300X20)X1.5/20×3600=8.32 .施工机械用水：可考虑按现场对焊机一台计算。02=A1QMV8X36OO式中检一施工机械用水不均衡系数，取的=2.0；做一施工机械台玫用水定额，M=300L/台班；Q一机械台班数，1台。则fe=l.15×l×300X2/8X3600=0.023 .施工现场生活用水量根据公式：Q=4A3V8X3600(L/S)现场施工高峰期人数以600人计，用水量20L/人天式中月一高峰期人数，600人；曲一生活用水定额，20L/人天；的一用水不均衡系数，的=1.4。则3=6OOX120×l.48×3600=0.58L/S4 .生活区用水
