步道砖施工组织方案.docx

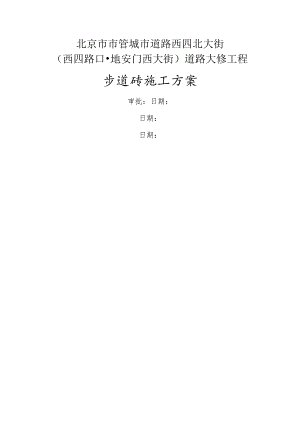

北京市市管城市道路西四北大街（西四路口地安门西大街）道路大修工程步道砖施工方案审批：日期：日期：日期：目录一、工程概况2二、撤除工程2三、施工方法3四、步道方砖铺设4五、质量标准4六、施工安全5一、工程概况1、西四北大街设计起点西四东大街与西四南大街大街接顺起点桩号K1+858,设计终点地安门西大街与与安全里西大街永中交终点桩号K2÷834,道路全长950米。现况道路宽12.5米，双向四车道，俩侧设机非隔离带宽2.5米、机非隔离带两侧为人行步道。2、工程施工范围主路局部进展病害处理，积水路段增加雨水口，现况井周进展加固处理后，进展沥青摊铺。人行步道局部路段进展加宽，主要进展路缘石步道砖的更换，具体工程量及施工方法详见工程图纸。二、撤除工程2.1原步道撤除（一）施工准备：1、施工人员对现场进展实际勘察，确定撤除措施、采用需要机械及劳动力，围挡范围，拉警禁线。2、撤除前需配合街道办公人员与居民做好调协工作，保证撤除时暂停营业及人员出入，保证施工安全。3、撤除时需配专职人员对撤除范围的人员流动进展疏导。4、编制专项施工方案上报监理审批，审批合格后，对具体操作人员进展技术交底，编排施工方案。2.2撤除1、原人行道路面凿除以风镐为主，人工配合为辅。2、施工时根据所需要的工作面拉制止范围及设置警示牌，制止人员及车辆通行。3、对地下的各类管线，施工单位应在地面上设置明显标识。对水、电、气的检查井、污水井应采取相应的保护措施。4、旧路面凿除宜分小段进展，当天撤除步道必须及时恢复，以免阻碍交通。5、用镐开挖步道时，应并排前进，左右间距应不少于2M,不得面对面使镉。6、利用机械破碎时，应有专人统一指挥，操作范围内不得有人，铲刀切入地面不宜过深，推刀速度应缓慢。2.3施工难点及分析1、周边临近住宅区需采取降噪措施为减少施工噪音对周边的影响。撤除工程噪音是在所难免，而该工程在撤除的同时，因此在撤除的过程必须做到，撤除物轻拿、轻放。2、旧砖外弃人行道旧水泥砖拆后应立即拉运到指定场所堆放，不能随意堆放在行人通道上影响交通。2.4建筑垃圾清运措施1、专运垃圾的车辆应在指定地点停放，出入现场时应有专人指挥，作业时间应遵守有关规定。2、及时将施工垃圾清运出场。清运垃圾车辆开至指定的垃圾消纳厂进展消纳。三、施工方法1、工艺流程施工准备一测量放线一水泥砂浆垫层施工一挤压型混凝土防滑步道砖铺装一扫缝一养生2、施工准备2.1 机具行良好，能够满足施工要求，个岗位人员到位。2.2 位于步道内的各种管线已施工完成，同时检查井井筒已砌至步道路床顶标高。2.3 工程材料厂家考察已完成并已签订采购合同，厂家供货能力能确保施工需要。2.4 4测量放线：测量人员应根据机动车道外侧路缘石的内边缘，每隔20m（曲线段大于5cm）往外量5m定点，然后洒白灰将各定点连成一线作为步道路床施工的控制线。四、步道方砖铺设铺砌前检查方砖尺寸是否合格，外表颜色是否一致，无蜂窝、漏石、脱皮、裂缝等现象。按控制点定出方格坐标，并挂线按分段冲筋（铺装样板条），随时检查位置与高程。铺砖时应挂“米”字线，即挂横纵垂直的控制线外，还应挂对角控制线。方砖铺装时，用1：5水泥中砂干拌砂浆2cm卧底、找平。方砖要轻放，用橡皮锤敲实，但不得损坏砖的边角。铺盲道砖时，应将导向行走砖与止步砖严格区分，不得混用。盲道无障碍路口严格按设计图纸的要求实施。步道砖铺砌要求平整、稳定、灌缝饱满，防止翘动现象；人行道面层与其他构筑物衔接平顺，防止积水现象。在铺砌过程中，随时检查步道砖安装是否结实和平整，发现有位移、不稳、翘角等现象后应立即进展修整。修整采取重新铺砌的方式，不得采用向砖底部填塞砂浆或支垫等方式找平面砖。方砖铺砌完成，经检查合格后，采用干砂掺1：IO水泥（按体积）拌合均匀，将砖缝填满，并在砖面上洒水使砂浆混合料沉实直至灰砂灌满为止。同时清扫砖面保持砖面清洁。洒水养生至少三天，养生期间严禁上荷载。五、质量标准1、铺砌应平整稳固、不得有翘动现象，灌缝应饱满。人行步道面层与其他构筑物应顺接，不得皮破。2、实测工程及检测频率六、施工安全1、设立明显标志，与施工无关人员不得进入施工现场，施工人员必须佩戴安全帽，制止吸烟、穿拖鞋。2、运输车队设专人指挥，进入施工现场要缓慢行驶，倒车时确认车辆前方无人或确保安全前方可进展。3、从包装成捆的步道砖内搬运步道砖时，必须从上往下逐层进展，防止崩塌而伤人。4、机械作业必须严格按照相应操作规程进展，施工机械操作半径范围内严禁站人，施工机械由专人进展指挥。
