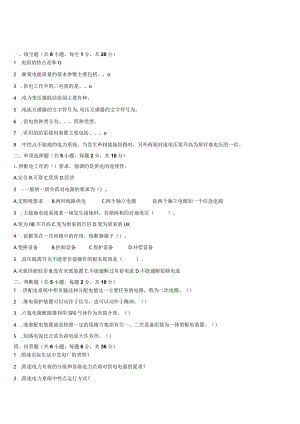

一、填空题（共8小题，每空1分，共20分）1 .电弧的特点是和O2 .衡量电能质量的基本参数主要包括、o3 .供电工作中的三电指的是、o4 .电力变压器联结组别主要有和。5 .电流互感器的文字符号为,电压互感器的文字符号为。6 .雷电的种类分为、四种类型。7 .常用的防雷接闪装置主要包括、o8 .中性点不接地的电力系统，当发生单相接地短路时，另外两相对地电压要升高为原对地电压的一倍。二、单项选择题（共5小题，每题2分，共10分）1.供配电工作的（）要求，强调的是供电的连续性。A.安全B.可靠C.优质D.经济2 .-一般的一级负荷对电源的要求为（）。A.无特殊要求B.两回线路供电C.两个独立电源D.两个独立电源加一个应急电源3 .大接地电流系统某一相发生接地时，其他两相的对地电压（）。A.变为0B.不升高C.变为原来的百倍D.变为原来的UK4 .依据其在一次回路中的作用，熔断器属于（）。A.变换设备B.控制设备C.保护设备D.补偿设备5 .高压隔离开关不能带负荷操作的根本原因是（）。A.灭弧性能较差B.没有灭弧装置C.不能通断过负荷电流D.不能通断短路电流三、判断题（共5小题，每题2分，共10分）1 .供配电系统中担负输送和分配电能这一主要任务的电路，称为二次电路。（）2 .继电保护装置可以动作于信号，也可以动作于跳闸。（）3 .六氨化硫断路器利用SF6气体作为灭弧介质。（）4 .成套配电装置就是按照一定的线路方案招有关一、二次设备组装为一体的配电装置。（）5 .短路电流比正常负荷电流大许多倍。（）四、问答题（共6小题，每题6分，共36分）1 .简述实际生活中发电厂的类型？2 .简述电力负荷的分级和各级电力负荷对供电电源的要求？3 .简述电力系统中性点运行方式？4 .简述电力变压器并列运行条件？5 .简述电流互感器使用时注意事项？6 .简述一次电路的概念？五、计算题（共1小题，共10分）1.试确定图1中所示供电系统中线路WLl和电力变压器Tl、T2和T3的额定电压。（10分）六、识图题（共1小题，共14分）L简述图2中涉及的电气元件组成并标注元件名称；（8分）2.简述图3中由QS1、QFK QF2、QS2组成的电路进行倒闸操作时的工作过程（6分）图235kV电源进线图3一、填空题（共7小题，每空1分，共20分）1 .根据中断供电在政治、经济上所造成的损失或影响的程度分，电力负荷可分为、2 .继电保护装置中常用的接线方式有和两种接线方式。3 .高压隔离开关的文字符号为,高压负荷开关的文字符号为,高压断路器的文字符号为4电力电缆的构造包括、。5 .供电系统中，短路的形式主要有、。其中最常见的故障类型是c6 .熔断器的文字符号表示是。其在电路中的主要作用是实现保护。7 .我国采用的工业频率是C通常将不超过V的电压称为安全电压。二、单项选择题（共5小题，每题2分，共10分）1 .所谓“低压”，是指低于（）的电压。A.lkVB.38OVC.10kVD.6kV2 .一般二级负荷对供电电源的要求为（）oA.无特殊要求B.两回线路供电C.两个独立电源D.两个独立电源加一个应急电源3 .小接地电流系统某一相发生单相接地时，其他两相的对地电压（）。A.变为0B.不升高C.变为原来的、回倍D.变为原来的J，4 .要切断短路故障，高压负荷开关必须要和（）共同作用。A.断路器B.隔离开关C.熔断器D.避雷器5 .无功功率补偿采用的方法是（）oA.并联电容B.增大电源电压C.增大线路电阻D.增加感性负载三、判断题（共5小题，每题2分，共10分）1 .发电机是接在线路首端的，所以规定发电机额定电压高于所供电网额定电压5%。（）2 .负荷持续率，又称暂载率或相对工作时间。其值为一个工作周期内工作时间t与工作周期T的百分比。（）3 .短路是指不同电位的导体之间的电气短接，这是电力系统中最常见、也是最严重的故障。（）4 .避雷器使用时需要和被保护设备串联。（）5 .速断保护可以对输电线路的全程进行保护，无“死区”。（）四、问答题（共6小题，每题6分，共36分）1 .电力系统的电源中性点有哪几种运行方式？2 .简述互感器的作用？3 .简述电力变压器联结组别的概念？电力变压器常用的联结组别有哪些类型？4 .简述电压互感器使用时注意事项？5 .简述二次电路的概念？6 .简述电弧的特点及危害？四、计算题（共1小题，共10分）1.试确定图1中所示供电系统中线路WLl、WL2和电力变压器Tl额定电压。（10分）图1六、识图题（共1小题，共14分）1.简述图2中定时限过电流保护二次回路的组成；（4分）2.简述定时限过电流保护工作原理（10分）U038.5kV占KSKM口IKT2-WLl
