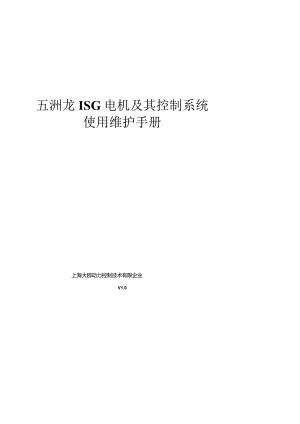

五洲龙ISG电机及其控制系统使用维护手册上海大郡动力控制技术有限企业V1.0序言欢迎您选用上海大郡动力控制技术有限企业生产的ISG电机系统产品。请您仔细阅读本手册，以保证能对的的安装及维护我司产枯。并且，请将本手册妥善保留在安全地点，以便随时查阅。本手册合用于如下使用者：1）车辆设计人员2）安装及调试人员3）使用及维护人员在使用及维护过程中，请务必遵守下列原则1）操作过程中请确认控制器内部高压电已放至安全电压范固内（36V如下）2）打开控制器盖板的操作中,保证无异物或液体掉入控制器内部3）严禁非专业人员打开盖板进行慨作批注3】：4）维护控制器时，注意不要用手触摸控制器内电路板，以防手上静电将控制器内部的芯片打碎目录第一-部分产品信息1.1收货包装确认1.2货件确认1.3型号阐明第二部分系统简介2.1系统连接图2.2系统原理图当启动车辆时发电时第三部分系统参数第四部分系统安装及连接4.1电机的安装电机尺寸电机的安装4.2控制器的安装控制器尺寸图控制器的安装4.3信号线的连接信号线图纸信号线H勺安装笫五部分硬件目录传误!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.幡误!未定义书签.错求!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.错误!未定义书签.5.1信号线接口定义错误!未定义书签.第六部分产品维护错误!未定义书签.6.1 故障代码表错误!未定义书筌.6.2 异常及排查措施提议错误!未定义书签.*若与电机系统I内有关问题无法处理，可拨打上海大郡售后错误!未定义书笠.第一部分产品信息1.1收货包装确认批注Iq2）:玉柱的ppp请您在收到我司产品后，仔细检查外包装箱与否包装完整，如外包装有破损或进水等现象，请尽快联络我司有关人员进行恻强1.2货件确认打开包装后（由于发货原因，也许分为数个包装），参照如下装箱清单，确认包装内各部件与否齐全及完好名称图片数量备注ISG控制器1电机定子Q1电机转子旋变转子I旋变转子安装于转子上1.3型号阐明ISG控制器铭牌，代表大郡I上海大都动力控制技术有限公司电机控制器城号I标珠输入电压：最大输出电流:标尊容I等级:防护等级：生产批号:DJ-2142-030-336-280-54-AQ336VDC226A(RMS)3KVAIP54见箱体中0制叁ISG电机铭牌代表电机代次大郡O上海大郡动力控制技术有限公司集成起动发电机55号；OJ-2103-1-I-O3O-O2W)3O-W-AO“做功率：30KW峰值招足：290格tttt:30(M最高防速；OOOOrprn防护等级：IP54生产批胃；见外无中Maft第二部分系统简介2.1 系统连接图2.2 系统原理图当启动车辆时由整车控制器将指令输出给ISG控制器后，ISG控制器将使用动力电池中的能量曲动ISG电机以此启动发动机开始工作.发电时当整车控制器检测出动力电证司限性或其他等原因，需要ISG电机进行充电工作时，其将指令输出给ISG控制器后,ISG控制器将控制器ISG电机进入充电模式，并且ISG电机所发出电能将通过ISG控制器回收至动力电池中。第三部分系统参数电机名称永磁磁阻电机型号DJ-2103-1-I-030-029-030-W-A0编号见电机钢印冷却方式水冷连接方式丫接相数三相制造厂商上海大郡动力控制技术有限企业出厂日期见外壳钢印工作制S9额定电压(V)226额定功率(KW)20峰值功率(KW)30额定扭矩(Nm)190峰值扭矩(Nm)290额定转速(RPM)988最高转速(RPM)3000堵转转矩(Nm)290堵转电流（八）<60电机转速范困(RPM)0-3000发电转速范围(RPM)50-3000绝缘等级H防护等级1P54重量(Kg)115外形尺寸(mm)580×L200备注电机控制器名称电机控制器型号DJ-242-030-336-280-A-54-A0编号见电机钢印冷却方式强制风冷制造厂商上海大郡动力控制技术有限企业出厂日期见外壳钢印工作制S9控制方式转矩闭环额定容量(KVA)25最大容量(KVA)77额定输入电压(V336额定输入电流（八）80额定输出电压(V)226额定输出电流（八）108(RMS)最高输出频率(Hz)600最大输出电流（八）162(RMS)控制电源24V外形尺寸(mm)IJ60×W232×H199防护等级IP54函量(kg)12过压保护(V)420过流保护（八）230(RMS)欠压保护(V)180过热保护(C)105(IGBT模块内置触感器)备注第四部分系统安装及连接4.1 电机的安装电机尺寸4 r2¾r o > 工 rjia¾n30C7T w3>n4o Piiwii-Haf-I?H BVMt电机的安装环节1IIW环节2飞轮壳环节3发动机飞轮壳油封拆卸将发动机飞轮拆下，如图所示注意:注意不要损伤MI2外六角螺栓,并将其放置整洁将发动机飞轮壳拆下，如图所示注意:注意不要损伤各外六角螺拴,存螺栓应放置有殍将发动机飞轮壳油封拆下，如图所示用小锤轻轻敲击专用拆卸工具拆卸，敲击力应适中注意:不要损伤油封,敲击时油封不可发生偏斜现或环节4油封安装至电机转接法兰环节5；转接法兰装至发动机面检查发动机安装端面有无毛刺异物,并将发动机安装面清理洁冷检查转接法兰安装面有无毛刺异物,并将安装面清理洁净将转接法兰安装至发动机端面，安装时注意环节6旋变定子安装至转接法兰在发动机安装端面和转接法兰对应位置涂抹平面密封剂，如图所示在油封的唇和发动机曲轴端部涂抹适量润滑脂，利于油封的安装油封唇口的对的位置，转接法兰由2-18定位箱定位，并按(MlO为90Nm/M12为IlONm)拧紧各螺栓，螺栓拧入前应在螺纹上涂抹螺纹锁固胶，并作定位标识转接法苴安装螺栓有一种更改为M12*8O,如图所示，其他拧紧螺栓所有为发动机上拧紧飞轮壳所行螺栓三角标注红色为MlO40蓝色为MIO«80,菱形标注红色为M12*80/蓝色为MI2*110用7颗M5X25内六角螺钉加弹型涂抹螺纹锁固胶将旋变定子安装至转接法兰，如图所示，拧紧力矩为5.6Nm旋变要轻拿轻放，安装时注意不要损伤旋变绕组用旋变出线小板将旋变线固定，如图所示，拧紧力矩为5.6Nm环节I电机定子安装至转接法兰用12颗MI2*35法兰面螺栓涂抹螺纹锁固胶将电机定子安装至转接法兰上，注意:安装时将旋变线穿过三相接线盒过孔时不要损坏旋变线和旋变接插头环节8电机转子装至发动机曲轴检杳发动机曲轴安装端面有无毛剌异物，并将安装面清理洁净，如图所示0检查电机转子与曲轴配合面有无毛刺异物，并将配合面清理洁净将电机转子清理洁净注意:将矽钢片上吸附的金属物清理洁净将定位用的2根M12*350丝杆旋入发动机曲轴端M12螺孔内，如图所示将2根MlO35O丝杆旋入电机转子对应Ml0螺纹孔内，如图所示两人合作将转子抬至合适高度，将转子安装螺纹过孔对准上一步旋入的定位丝杆，对准后，将转子轻轻推入定子中，L用6颗M12X45螺栓将电机转子安装至发动机曲轴上。将定位丝杆拆下，再将2颗M12×45螺栓将电机转子安装至发动机曲轴上.如图所示，拧紧力矩为120Nm注意:保持安装场地清洁洁净无细小金属异物然）环节9:旋变转接口插装将旋变接插口连接上在接插口上涂抹碎胶，防止接插件因震动松动而失效，如图所示相动力线连接用M8螺钉将三相动力线连接至电机三相出线座上，拧紧力矩为IONm注意:必须保证线算和接线座之间是平面连接,没有翘起:三相线的相序应与控制器三相对应（暂缺图）将三相屏蔽线连接至图示处，拧紧力矩为5.6Nm（暂缺图）工相接线盒盖装配用4颗M5×I2螺钉将接线盒盖安装至图示处，拧紧力矩为56Nm（智缺图）水道的连接将水道口封条清除注意:清除转条后应妥善摆放,防止水道中进入杂物将放热水管套上水道口，推至合格位置即可，并用卡箍锁紧4.2 控制器的安装控制器尺寸图Oog3,0s-ZNMWSQ=T-ga-S-ST,s.g-lsla一U-lglal_6荔l三l=T-O£02=含6-|£="-w合S-lsl另.2一flswlz96lsO习ISI¾I2=IS含M,lgOo一。NQslxls含晶=Oilo=lsllg90slI-O-/68环节1 I拄制器的固定控制器的安装使用8颗M6螺丝，将安装支架固定于控制器底座周围的4个安装位处将控制器牢固安装在整车的安装位注意:详细安装位置根据车辆的整车布置决定连接电机动力线打开控制器上盖板，并取下线缆固定头盖壳拆下线缆固定座上的动力线固定螺丝（M6）及控制器壳体的屏蔽线固定螺丝连接直流母线将线缆固定头盖壳按对内的方向隹入动力线后，将动力线通过线缆固定头插入控制器，并将其良好固定于接线座处注意:三项线相序须与电机相一致:保证没有异物掉入控制器内部:确认线鼻子子平面与接线理贴平,没有翘起等现象拆下线缆固定座上的直流线固定螺丝将线缆固定头盖壳按对的的方向隹入直流母线后，将直流线通过线缆固定头插入控制器，并将其良好固定于接线座处注意:确认线鼻子子平面与接线座贴平,没有翘起等现象:保证没有异物掉入控制器内部:将控制器上盖安装
