钢筋结构现场除锈施工组织方案.docx

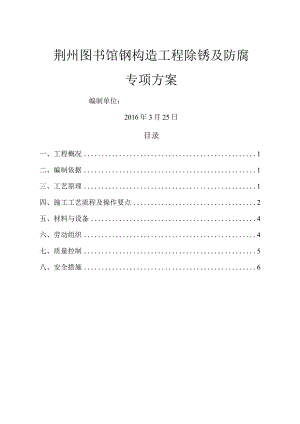

荆州图书馆钢构造工程除锈及防腐专项方案编制单位：2016年3月25日目录一、工程概况1二、编制依据1三、工艺原理1四、施工工艺流程及操作要点2五、材料与设备4六、劳动组织4七、质量控制5八、安全措施6一、工程概况荆州图书馆钢构造工程二、编制依据1、荆州图书馆钢构造工程施工图纸及相关标准图集2、荆州图书馆钢构造工程施工组织设计及现场实际情况3、？钢构造工程施工质量验收标准？(GB50205-2001)：4、？涂装前钢材外表锈蚀等级和除锈等级？(GB8923-1988)；5、？钢构造设计标准？(GB50017-2003)6、？工业建筑防腐蚀设计标准？(GB50046-95)7、？建筑防腐蚀工程施工及验收标准？(GB50212-2002)8、？建筑防腐蚀工程施工质量验收标准？(GB50224-2010)三、工艺原理砂轮机除锈及防腐原理是通过砂轮机先将钢构件金属外表的污物、焊渣、铁锈、氧化皮彻底去除干净，使基层外表露出明显的金属光泽，到达除锈标准，然后再将防腐油漆涂刷在金属外表使整个金属外表结成一层漆膜，从而阻止水和空气的侵蚀以到达防腐的效果。四、施工工艺流程及操作要点手工和动力除锈的施工工艺及操作要点1、施工工艺流程设计交底、图纸会审一编写施工方案、技术准备一平整工作场地一钢构造除锈到达St3级一检查合格一调配油漆f(6小时内)涂刷中灰环氧脂底漆第一道一检查补涂f(8小时内)涂刷中灰环氧脂底漆第二道一检查合格一交付安装一防火涂料一道一检查补涂一防火涂料第二道一质量检验、交工验收2、操作要点2.1 基层处理外表预处理是整个防腐过程中的重要环节，保证涂层质量的先决条件，关系到防腐蚀材料能否发挥最在覆盖屏闭作用，关系涂料涂层的整体使年限。对腐蚀严重部位用砂轮机对金属外表上的污物、焊渣、铁锈、氧化皮彻底去除干净，特别是夹角、死角等部位，使基层外表露出明显的金属光泽，到达除锈标准。2.2 验收标准砂轮机除锈后外表枯燥、无油污、无氧化皮、无锈迹、无灰尘，外表粗糙度到达RZ20-40um,符合GB8923T988规定要求的等级标准(St3级)。2.3 涂刷第一遍底漆(1)钢材基层处理完后在46h内涂刷中灰环氧脂底漆第一道底漆。涂料按涂敷、抹平和修饰3道工序操作；(2)涂料从被涂物的一边按一定顺序，快速连续的刷平和修饰，不反复刷涂；(3)刷涂垂直外表时，最后一次按光线照射方向进展；(4)漆膜的刷涂厚度均匀适中，防止流挂、起皱和漏涂。2.4 第二遍底漆涂刷待第一遍中灰环氧脂底漆全部干透所需时间为间隔进展第二遍中灰环氧脂底漆涂刷。2.5 漆膜厚度检测(中间验收)漆膜厚度检测采用漆膜测厚仪检测，厚度偏差为土5m02.6 构件安装待第二遍中灰环氧脂底漆全部干透并经漆膜厚度检测合格后进展安装。2.7 面漆滚涂料安装完毕并经历收合格后进展第一遍防火涂料涂刷，按油漆干透所需的时间为间隔进展第二遍面漆涂刷，直至两遍防火涂料全部涂刷完成。五、材料与设备1、材料准备(1)磨料(砂轮片、钢丝刷、砂布)(2)防腐油漆：底漆采用中灰环氧脂底漆，面漆采用防火涂料。2、施工机具准备(1)机械设备：电动砂轮机、角磨机等。(2)主要工具：小油桶、钢丝钳、高马镣、小锤子、眼镜，口罩、滚筒、刷子等。六、劳动组织按203吨工程量，施工工期15天编制劳动力见表1。劳动力安排表工种按施工阶段投入劳动力（人）工程负责人1技术员1安全员1材料员1除锈工2油漆工2电工1七、质控制1、除锈环境的要求。相对湿度不大于85%,或控制钢材外表温度高于空气露点3以上，湿度过大,钢材外表和金属磨料易生锈。砂轮机除锈上方有防雨措施，在阴雨、潮湿天气停顿施工。2、材料控制磨料需粗细级配，可较好地保证金属外表粗糙度，从而提高防腐质量。防腐油漆材料的配置和使用按产品说明书的规定进展，使用前搅拌均匀。在施工过程中出现胶凝、结块现象时，停顿使用，根据产品技术要求，参加与之配套的稀释剂。3、除锈后金属外表的温度不能过高，温度过高会影响油漆的附着力，从而会引起油漆蜕皮、脱落，温度控制在538度之内。4、质量保证工程油漆、稀释剂的种类和质量符合设计要求。有质量合格证明文件及检验报告。不误涂，漏涂，无蜕皮和反锈。6、质量基本工程油漆：涂刷均匀、色泽一致，无皱皮和流坠。构件补刷油漆：涂膜完整，附着良好。7、质量允许偏差：每层干漆膜厚度为2530m,总干漆膜厚度为100120m0八、安全措施1、施工前对砂轮机、角磨机进展全面检查，发现问题及时修复更换。2、施工前检查放置构件的马镣应满足承载力的要求。3、施工前检查施工现场的围护已完全封闭。4、施工前检查工作服（衣裤、面罩、安全帽、耳塞、手套、眼镜）的完好。
