破拆救援工具使用说明.docx

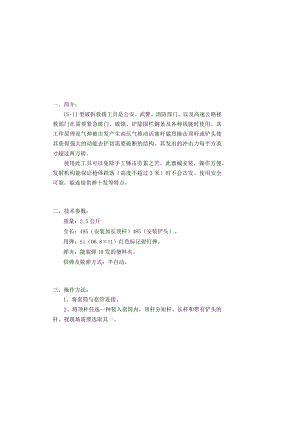

一、简介：CS-II型破拆救援工具是公安、武警、消防部门、以及高速公路拯救部门在需要紧急破门、破锁、铲除围栏钢条及各种钱链时使用。其工作原理是气弹被击发产生高压气推动活塞杆猛烈撞击顶杆或铲头使其获得强大的动能去铲切需要破断的结构。其发出的冲击力每平方英寸超过两万磅。使用此工具可以免除手工锤击劳累之苦。此器械安装，操作方便，发射机构能保证枪体跌落（高度不超过3米）时不会击发。使用安全可靠，能连续供弹十发等特点。二、技术参数：重量：2.5公斤全长：495（安装加长顶杆）485（安装铲头）。用弹：Si（06.8×11）红色标记射钉弹。弹夹：能装弹10发的塑料夹。供弹及脱弹方式：半自动。三、操作方法：1、将套筒与套管连接。2、将顶杆任选一种装入套筒内，顶杆分短杆、长杆和带有铲头的杆。视现场需要选取其一。破拆救援工具使用说明每次使用完毕应擦试干净，射击800发后应清洗。需擦拭和清洗的零件有：机框内孔、发射管内外、活塞、套管内外。注意：射击中如发射管动作不灵活，应清除发射管外面和内孔的火药残渣。六、分解1、用一字改锥撬起卡簧一端并使其旋转，使定向键外露，用拇指向后推定向键并取下。2、抽出发射管和零件组合体。3、取下卡簧将套管抽出。4、取出活塞杆。七、装配1、将擦拭后的活塞杆装入套管内。2、将套管装在发射管上。3、将卡簧装入套管槽内。4、将套管的键槽对正机框键槽后将套管推入枪膛。5、装定向键。6、将圆形片簧旋转与定向键吻合并卡紧。7、使用时再装上套筒等件。3、将橡胶套装在需要使用的顶杆上，套上滚花螺母并与套筒锁紧，注意螺母要拧紧。4、装弹时一手握枪一手将套筒拉出使活塞杆到位，然后再推入枪筒内并到底。注意：如果进行此操作很费力，应拆开进行擦拭和检查。5、将弹夹装满子弹后，从枪把端部插入弹夹槽内，推至与枪把端部齐平。6、射击时首先将顶杆或铲头对准破拆目标顶推，感觉略有弹性收缩再顶着即可击发。7、每发射一次都要重复4、5、6项动作。注意：在发射时不要直视撞击目标以防被铲断的碎片伤人。四、注意事项：1、在下列情况枪内不得装有子弹，应取出弹夹。（1）使用结束后。（2）更换零件前。（3）维修和擦试前。2、发射时严禁手撑握着顶杆和铲头。五、保养工具装箱单铲头顶杆（上有滚花螺母、弹簧钢丝涨圈、缓冲橡胶套）套件圆顶杆（上有钢丝涨圈、缓冲橡胶套）套件打锁顶杆（端部直径10、上有钢丝涨圈、缓冲橡胶套）套件滚花螺母件内六方扳手件活塞清理器件子弹30发，弹夹3个使用说明份
