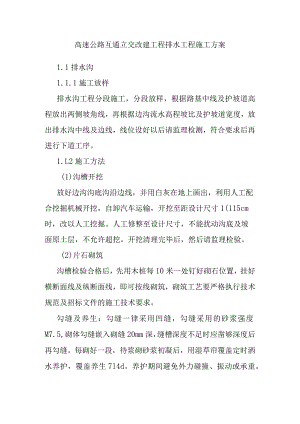

高速公路互通立交改建工程排水工程施工方案1.1排水沟1.1.1施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。1.L2施工方法(1)沟槽开挖放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸1(115cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。开挖清理完毕后，然后请监理检验。(2)片石砌筑沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。勾缝及养生：勾缝一律采用凹缝，勾缝采用的砂浆强度M7.5,砌体勾缝嵌入砌缝20mm深，缝槽深度不足时应凿够深度后再勾缝。每砌好一段，待浆砌砂浆初凝后，用湿草帘覆盖定时洒水养护，覆盖养生7l4d。养护期间避免外力碰撞、振动或承重。1. 2排水管1.2. K施工工艺流程施工准备沟槽开挖、I-I运管材钢筋安装一基础垫层现场备管材碎（砂）护管沟槽回填1.2.2. 施工方法根据设计图纸及建设单位提供的座标网和控制点正确地进行管道的测量放样工作。沟槽开挖采用机械大开口挖土、人工修正的并用方法，基底2030cm土方人工清理至设计标高。在沟槽开挖完成，经监理验收合格后，即可进行管基础施工.管道安装时接口对齐，用并严格控制就位尺寸，用经纬仪和水准仪分别控制轴线和高程，管底坡度不得产生倒流水现象。
