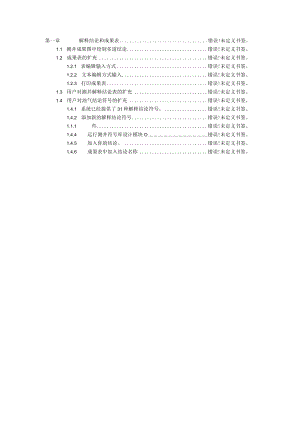

第一章解释结论和成果表错误!未定义书签。1.1 测井成果图中绘制多道结论错误!未定义书签。1.2 成果表的扩充错误!未定义书签。1.2.1 表编辑输入方式错误!未定义书签。1.2.2 文本编辑方式输入错误!未定义书签。1.2.3 打印成果表错误!未定义书签。1.3 用户对测井解释结论表的扩充错误!未定义书签。1.4 用户对油气结论符号的扩充错误!未定义书签。1.4.1 系统已经提供了31种解释结论符号。错误!未定义书签。1.4.2 添加新的解释结论符号错误!未定义书签。1.1.1 件错误!未定义书签。1.4.4 运行测井符号库设计模块O错误!未定义书签。1.4.5 加入你的结论。错误!未定义书签。1.4.6 成果表中加入结论名称错误!未定义书签。第一章解释结论和成果表1.1 测井成果图中绘制多道结论在“测井绘图”模块中，新增加了可以绘制多道“油气结论”功能。操作方法很简单，只要您打开测井绘图窗口，在“绘图”采单中选择“解释结论”项,再选“油气结论”，就会在测井绘图窗口中间加入油气结论对象。此操作可以重复多次，每重复一次，则在图中就会显示一道解释结论，用此功能在同一图中可以绘制多道解释结论。(如下图示)EH井绘图-demo.p1.t封文件(E)显示M编辑® 并列()g(W)-1.l×l超助-g×l绘图¢)对象道I哪度懑透率泥质指示曲线三孔隙度曲今度解释给论论注译榭井数蹇DENIES( GCM5> 2油气结论(B)综合结演Q 文字结论(D 裂链稹型(E)地质数据工程数霜AC600 (USZM) I&RMTMD) 1.00×口。OG豆深度(8深度比例(4)深度单位(U)可动油气显示可动油显示油气结论1.2 成果表的扩充升级到FORWARD2.6版，在测井解释成果表中加入了“有效厚度”和“累计厚度”项两个数据项，这两项数据的输入，可以通过“数据管理”的“表编辑”输入，也可以用文本方式输入。1.2.1 表编辑输入方式打开W1.S文件管理，找到“表”项中“OGRESU1.T”表，弹出“表编辑对话框”如下窗口：左击“有效厚度”或“累计厚度”中的某一数据栏，对其进行手工输入。1.2.2 文本编辑方式输入通常我们习惯于文本编辑的操作，对成果表中新增加的“有效厚度”和“累计厚度”两个数据项的输入，也可以用文本编辑方式，进行手工输入，方法参考如下步骤。第一步，在“WIS文件管理”中，找到要编辑的井，选择WIS文件，找到“表”项，弹出表信息；选中“0G_RESU1.T”，击“输出”弹出输出表数据对话框；其形式如下：选择好输出格式后“确定”输出文本文件。第二步，文本编辑操作，用记事本打开刚刚输出的文本文件，格式如下图:FORWARDTAB1.EDATA=OGRESU1.TFIE1.DNAME=NO,SDEP,EDEP,RESU1.TNO,RESU1.T,THICK,TTItNO,SDEP,EDEP,RESU1.TNO,RESU1.T,THICKTT1,2060.100,2065.100,油水同层,0.000,0.0002,2067.000,2O68.30y,水,0.0000.0003,2070.200,2077.000,气层,0.000,0.0004,2080.300,2081.700,独不同,0.000,0.0005,2095.000,2O96.6O0f,幅水同,0.000,0.0006,2099.100,2102.600,补一层，水,0.000,0.0007,2108.300,2109.600,油,0.000,0.0008,2110.100,2111.400,气水同层,0.0000.0009,2113.600,2115.000,含油水层,0.000,0.000END12:12:512002-4-27刍ddU1.T.1.ist.txt-记事本文件(E)编辑格式(Q)帮助(U)-1.1.×1.在此窗口中对“THICK(有效厚度)”和“TT(累计厚度)”两项，做手工编辑，并检查核对数据。将编辑好后的数据保存为文本文件(如下图)。-1.lx|FORWARD_TAB1.E_DATA= FIELD_NAME = NO, SDEP tt NO, SDEP,1,2060.100,2,2067.000,3,2070.200,4,2080.300,5,2095.000,6,2099.100,7,2108.300,8y 2110.100,9,2113.6。，END12:12:49 2002-4-27OG_RESU1.T,EDEP, Resultno, resultEDEP, Resultno, 2065.100, , 2O68.3O0y , 2077.000, , 2081.700, , 2096.600, , 2102.600, 补一层， 2109.600, , 2111.400, , 2115.000, ,层层层层层层层层层同水5J同同水油同水 K KKP? Z 7由 由由THICK5.000, 1.300 6.800, 1.U00, 1.500, 6.500, 1 .300, 1.200 1.400,5.0006.30013.1014.50016.00022.50023.80025.00026.M0O刍ddU1.T.Iist.tt-记事本文件铜辑(玲格式9)帮助(U)第三步，装入文本文件。在“WIS文件管理”中，找到要编辑的井，选择W1.S文件，找到“表”项，弹出表信息，击“装入”弹出输入表数据对话框，其形式如下:×J浏览I井信息管理井名：C:Forward2.6workspace#demo测井系列:曲线参数demo.Widemo1.wisCORE_PHYSICSGEOjjOGG1.NG OG 丽SuLT选择“从文件装入表数据”，用“浏览”找到要装入的文本文件，选择合适的格式，击“确定”，则装入完成。1.2.3打印成果表在“成果输出”方法组中，利用“数据列表”生成测井解释成果表。在成果表中把“THICK（有效厚度）”和“TT（累计厚度）”两项列表输出。方法是（在“能够编辑”状态）：在“数据列表”界面上，击“绘图”菜单中的“表特性”选项，弹出表特性对话框；在“字段”栏分别设置“OG_RESU1.T”表项中的字段，和其他字段一样将“有效厚度（THICK）"和“累计厚度（TT）”两个数据项加入,则可以设计出完整的成果表。1.3 用户对测井解释结论表的扩充用户可以扩充任意表，即在表中加入表项，对于测井解释结论（OG_RESU1.T）表，同样也可以加入更多的表项，但需要注意的是，由于测井解释结论表的表项，在测井绘图中要使用，所以要求原有的表项位置不能变动，否则将影响到绘图中的解释结论的绘制。用户在扩充解释结论（0GRESU1.T）表时，只能在原表的后面增加表项，不允许在中间插入表项。14用户对油气结论符号的扩充“测井符号库设计”模块使用户可以编辑一些属于填充类的符号，如岩性填充符号、井臂取心符号等。而属于随图形尺寸需要放大缩小的符号采用矢量绘图方式则不可以用改变其点阵图象的方式来编辑，也就是说象油气结论（0G-RESU1.T表中用到的）符号，不能直接运行“测井符号库设计”模块进行编辑。1.4.1系统已经提供了31种解释结论符号。解释结论符号是为井（W1.S文件）的油气结论（OG-RESU1.T表）图形绘制而定义的。FORWARD定义了31种解释结论符号。油层,含油水层,油水同层,水层,水淹层,气层,气水同层,差油层,油气同层,强水淹层1,中水淹层1,弱水淹层1,强水淹层2,中水淹层2,弱水淹层2,强水淹层3,中水淹层3,弱水淹层3,干层,致密层,一类裂缝层,二类裂缝层,三类裂缝层,可疑层,可疑油层,可疑气层,煤层,产层段,低产层,含气水层,不清层,(加入你自己的结论),空。这些结论符号的样式可以启动“方法管理器”的“成果输出”中的“测井符号库设计”模块在resu1.t栏下查看。不要试图在这个模块上编辑这31种解释结论符号，即便是增加或修改后，编辑结果也不会被系统接受。由于解释结论符号采用矢量绘图方式，所以必须使用程序语言来定义，才能使系统接受您自己设计的符号，并在绘图中使用。142添加新的解释结论符号如果用户对原来定义的油气结论符号不满意，或觉得不够用，可以自己加入新符号，设计新图形。如果确实需要增加新的解释结论符号，可使用系统提供的程序语言来定义。系统提供的结论框坐标系如下：(0,0)(1,0)结论框(0,1)(U)系统提供的程序语言描述如下：1. RESU1.T=ID语句例：RESU1.T=32例行是第32个用户自定义解释结论的开始行。RESUUr=ID,ID是编号。编号须为不能重复的正整数，并且大于31。2. 1.INE(XS,YS)(XE,YE)语句例：1.INE(0,0)(1,1)(0.5,0.5)(0,1)1.INE是绘制直线语句的关键字。(XS,YS)(XE,YE)是直线的定义，XS,YS是直线起始点坐标，XE,YE是直线终止点坐标。值的范围取01间的小数。超出01的点将被画出结论框之外。不必考虑结论框X,Y方向的比例，结论绘制时X,Y方向是分别放大的。一个1.INE关键字可引导多个直线定义坐标对，以描述多条直线。一个直线语句不够时可用多行描述多条直线，但每一个直线语句必须以1.INE引导。3. 1.CO1.OR(RED,GREEN,B1.UE)语句例：1.CO1.OR(0,0,0)1.CO1.OR是设置直线颜色语句的关键字。(RED,GREEN,B1.UE)这个是设置的颜色值，为RGB值，(0,0,0)为黑色,(255,255,255)为白色，中间为变化叠加的值。4. 1.THICK(W)(T)语句例：1.THICK(4)(0)1.THICK是直线宽度的定义语句，该值将被用于上一个1.THICK语句到该语句之间的1.1.NE语句定义的直线绘制宽度。(W)(T)W为线宽的值，为0-10之间的正整数。T为结论填充控制值，为NO的值。当T二O时当T=40>0时(40为高度)401.5. FI1.1.(XI,Y1.)(X2,Y2)(X3,Y3).语句例:FI1.1.(0,0)(0,1)(1,1)FI1.1.是绘制填充多边图形的关键字。后面跟的是要填充的多边形的各顶点坐标值。填充应该是面积的填充，所以至少应该有三个以上的坐标对。6. FCO1.OR(RED,GREEN,B1.UE)语句例：FCO1.OR(255,0,0)FCO1.OR是设置填充图形颜色的关键字。(RED,GREEN,B1.UE)这个是设置的颜色值，为RGB值，(0,0,0)为黑色，(255,255,255)为白色，中间为变化叠加的值。7. SYMBO1.语句例:SY
