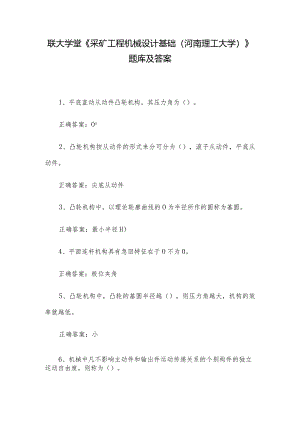

联大学堂《采矿工程机械设计基础（河南理工大学）》题库及答案.docx
联大学堂采矿工程机械设计基础（河南理工大学）题库及答案1、平底直动从动件凸轮机构，其压力角为（）。正确答案：Oo2、凸轮机构按从动件的形式来分可分为（），滚子从动件，平底从动件。正确答案：尖底从动件3、凸轮机构中，以理论轮廓曲线的O为半径所作的圆称为基圆。正确答案：最小半径H）4、平面连杆机构具有急回特征在于O不为0。正确答案：极位夹角5、凸轮机构中，凸轮的基圆半径越（），则压力角越大，机构的效率就越低。正确答案：小6、机械中凡不影响主动件和输出件运动传递关系的个别构件的独立运动自由度，则称为（）。正确答案：局部自由度7、用图解法绘制盘形凸轮轮廓时，所用的基本原理是（）。正确答案：相对运动原理，即反转法8、机构传力性能的好坏可用（）来衡量。正确答案：传动角9、平面机构中，构件的自由度数目O构件独立运动的参数数目。正确答案：等于10、曲柄摇杆机构中，最小传动角出现的位置是（）。正确答案：曲柄与机架两次共线的位置Ih机构运动简图是一种用简单的（）和符号表示的工程图形语言。正确答案：线条12、机构具有确定运动的条件是（），且等于原动件数目。正确答案：自由度大于零13、常用的间歇运动机构有棘轮机构和（）。正确答案：槽轮机构14、重合在一起的多个转动副称为（）。正确答案：复合较链15、齿轮传动的重合度越大，表示同时参与啮合的轮齿对数越多，齿轮传动也越（）。正确答案：平稳16、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为（）。正确答案：急回特性17、凸轮机构能使从动杆按照（），实现各种复杂的运动。正确答案：任意运动规律18、带传动中，当中心距a过大，常会引起带的（），而中心距a过小，又会加速带的疲劳。正确答案：抖动正确答案：虚约束20、增大轴在截面变化处的过渡圆圆角半径，可以（），提高轴的疲劳强度。正确答案：降低应力集中21、装有行星轮的构件称为（）。正确答案：行星架22、在机械设计中，零件是（）单元。正确答案：制造23、为了提高齿根弯曲强度，可将模数（）。正确答案：增大24、根据轮系运动时齿轮轴线位置是否固定，将轮系分为O和周转轮系。正确答案：定轴轮系25、自由度为2的周转轮系称为（）。正确答案：差动轮系26、两构件通过面接触而构成的运动副称为（）。正确答案：低副27、两构件通过点、线接触而构成的运动副称为（）。正确答案：高副28、在周转轮系中，根据其自由度的数目进行分类：若其自由度为2,则称为差动轮系，若其自由度为1,则称其为（）。正确答案：行星轮系29、斜齿轮传动与直齿轮传动比较的主要优点：啮合性能好，重合度大，（）。正确答案：结构紧凑30、直齿圆锥齿轮的（）模数取为标准模数。正确答案：大端31、常用于实现轴向定位的方法有：（）、套筒，轴端挡圈等。正确答案：轴肩32、轴肩的作用主要是（）。正确答案：使轴上零件获得轴向定位33、在正常工作条件下，滚动轴承的主要失是正确答案：滚动体与滚道工作表面上产生疲劳点蚀34、渐开线上各点的压力角值是O的。正确答案：不相等35、齿轮轮齿常见的失效形式有：轮齿折断，齿面点蚀，齿面胶合，齿面磨损，（）。正确答案：塑性变形36、对齿轮轮齿材料性能的基本要求是（），齿芯要韧。正确答案：齿面硬37、当一对渐开线齿轮传动的中心距稍发生变化时，其瞬时传动比（）。正确答案：不变38、棘轮机构和槽轮机构都是O机构。正确答案：间歇运动39、轮系中将首末两个齿轮a,b的角速度或转速之比称为（）。正确答案：轮系的传动比40、链传动中，链轮齿数Z愈O链节距P愈大，则运动不均匀愈明显。正确答案：少41、带传动中的弹性滑动和打滑，其中O是不可避免的。正确答案：弹性滑动42、滚子链传动中的动载荷随着O和转速的增大而增加。正确答案：节距43、带传动的设计中，根据O和转速来选择V带型号。正确答案：功率44、链传动中应将紧边布置在（）。正确答案：上边45、设计链传动时，链节数最好取（）。正确答案：偶数46、链传动中，限制链轮最少齿轮的目的之一是为了减少传动的运动不均匀性和（）。正确答案：动载荷47、传动应力由（），离心应力，弯曲应力组成。正确答案：拉应力48、带传动中，最大应力出现在（）。正确答案：紧边进入主动轮处49、对于i<l的带传动，随着带的运转，带上任一点均受到O的作用。正确答案：变应力50、渐开线任一点的法线与（）相切。正确答案：基圆51、计算图示机构的自由度，并指出该机构具有确定运动的条件。（计算题计算过程自行在草稿纸上进行，只需回答结果就行）正确答案：2|2个原动件52、计算图示机构的自由度，并指出该机构具有确定运动的条件。（计算题计算过程自行在草稿纸上进行，只需回答结果就行）正确答案：个原动件53、计算图示机构的自由度。并说明该机构具有确定运动的条件。（计算题计算过程自行在草稿纸上进行，只需回答结果就行）正确答案：11个原动件54、已知一对外啮合渐开线直齿圆柱标准齿轮传动，zl=20,z2=40,m=10mm,A.20o,ha*=l,c*=0.25,试求：齿轮1的分度圆半径rl；基圆半径rbl；节圆半径rlC；齿顶圆半径ral；啮合角a'。（计算题计算过程自行在草稿纸上进行，只需回答结果就行）正确答案:10093.961001102055、一对渐开线标准圆柱直齿轮外啮合传动，已知齿轮的齿数Zl=30,Z2=40,分度圆压力角=20°,齿顶高系数ha*=l,径向间隙系数C*=0.25,标准中心距a=140mm0试求出：齿轮2的模数m、分度圆半径2、齿顶圆半径ra2、节圆半径r2'、啮合角。'。（计算题计算过程自行在草稿纸上进行，只需回答结果就行）正确答案：48084802056、设计一对渐开线外啮合标准直齿圆柱齿轮机构。已知：ZI=I8,Z2=37,m=5mm,ha*=l,C*=0.25,=20°o试求：两齿轮的几何尺寸（dl、d2、dal、da2、dfKdf2、dbl、db2）和标准中心距°（计算题计算过程自行在草稿纸上进行，只需回答结果就行）正确答案：90118511001195177.5|172.5184.571173.841137.557、计算图示平面机构的自由度，并判断该机构的运动是否确定。（计算题计算过程自行在草稿纸上进行，只需回答结果就行）正确答案：运动确定58、一对外啮合标准渐开线直齿圆柱齿轮传动。已知标准中心距a=160mm,传动比il2=3,Zl=20,压力角=20°,齿顶高系数ha*=l,径向间隙系数0=0.25；试求：齿轮2的分度圆直径d2、齿顶圆直径da2、齿根圆直径df2、分度圆齿厚S。（计算题计算过程自行在草稿纸上进行，只需回答结果就行）正确答案:2402481230：6.2859、已知某六角车床推动刀盘的一对外啮合标准直齿圆柱齿轮传动的参数为：Zl=24,Z2=120,m=2mm,=20o,h*a=l,c*=0.25o试求两轮的节圆直径Cr1和d'2,齿顶圆直径dal和da2,齿根圆直径dfl和df2,基圆直径dbl和db2,标准中心距a。（计算题计算过程自行在草稿纸上进行，只需回答结果就行，保留两位小数）正确答案：482405224414323545.11|225.53114460、图示轮系中，已知zl=z2=20,z3=60,z3,=25,z4=30,z4,二22,z5=33,求：传动比il5,并说明齿轮1、5的转向关系。（计算题计算过程自行在草稿纸上进行，只需回答结果就行）正确答案：7.2|相同61、图示轮系中各轮齿数为Zl=Z5=20,Z2=30,Z2,=15,Z3=65,Z4=60,nl=200rmin,试求齿轮5的转速n5的大小和方向（方向说明向上或向下）。（计算题计算过程自行在草稿纸上进行，只需回答结果就行）正确答案：T20向下62、（计算题计算过程自行在草稿纸上进行，只需回答结果就行）正确答案：4147.74150.79153.7918.9763、某轴系由一对正装的圆锥滚子轴承支承（如图所示）。已知：轴承的径向载荷FR1=218ON,FR2=2230No轴上作用的轴向外载荷Fa=850N,轴承转速n=358rmin,工作温度小于1200C；该轴承的基本额定动负荷Cr=24.8kN,判别系数e=0.36,载荷系数fp=L2,轴承的内部轴向力FS=FR/（2Y）,当FAFRe时，X=l.0,Y=O.0；当FAFR>e时，X=0.4,Y=I.7；试计算这对轴承的寿命。（计算题计算过程自行在草稿纸上进行，只需回答结果就行，寿命用小时表示）正确答案：10637.6864、一对外啮合标准渐开线直齿圆柱齿轮传动。已知标准中心距a=160mm,试问：该对标准齿轮按a，=162m安装时有什么问题？如何解决？正确答案：齿侧隙不等于Ol顶隙大I冲击I躁声I正传动65、有两对标准齿轮传动，第一对的Zl=20、Z2三30,m=4mm;第二对的Zl=40、Z2=60,m=2mmo它们承受的载荷、材料、热处理方式、齿面硬度、齿宽等条件相同。哪对传动的弯曲强度较高？为什么？（计算题计算过程自行在草稿纸上进行，只需回答结果就行）正确答案：第一对I传动比相同I分度圆直径相同I第一对模数大66、如图所示,已知四杆机构各构件的长度a=240mm,b=600mm,c=400mm,d=500mmo试问：（1）当取构件4为机架时，是否存在曲柄？如存在，则那一构件为曲柄？（2）如选取别的构件为机架时，能否获得双曲柄及双摇杆机构？如果可以，应如何得到？正确答案：曲柄存在|1|可以得到Ii为机架|3为机架67、V带传动设计中，（1）中心距a为什么不能过大？（2）当传动比较大时，中心距a为什么不能过小？正确答案：尺寸大I松边抖动增加I动载荷大I小轮包角小I传动能力小I绕转圈数增加I应力循环次数增加I寿命减小68、知一对外啮合渐开线直齿圆柱标准齿轮传动，zl=20,z2=40,m=10mm,A.20o,ha*=l,c*=0.25,试求：当中心距加大为aC=305mm时，回答下列问题（选取正确的选项）：1）节圆半径rl。（变大，变小，不变）。2）分度圆半径rl（变大，变小，不变）。3）啮合角a'（变大，变小，不变）。4）传动比il2（变大，变小，不变）。5）齿侧间隙（有，没有）。6）顶隙（C=C*m,c>c*c答案是：变大I不变I变大I不变I有c>c*m正出自联大>河南理工大学-采矿工程-机械设计基础正确答案：变大I不变I变大I不变I有c>c*m正69、通常情况下影响滚子链传动动载荷和冲击能量的主要参数有哪些？设计中为减小传动动载荷和冲击，这些参数分别应取大些还是小些好？正确答案：小链轮齿数I链条节距I主动轮转速I多些I小些I低些70、为什么要限制标准齿轮的最少齿数？正确答案：防止发生根切71、一对标准外啮合直齿圆柱齿轮，已知齿轮1、2的参数如下：Zm齿宽bYFSFH齿轮1225L55L4.3320Mpa580Mpa齿轮2605。1,506140300MPa520MPa并且已算得齿轮2的齿根弯曲应力。F2=280Mpa,请回答：1）两个齿轮的弯曲疲劳强度是否足够？2）说明两个齿轮的齿宽为什么不相等？在强度计算时，应采用哪个齿轮的齿宽？正确答案：弯曲疲劳强度足够I避免I装配误差I有效接触宽度
