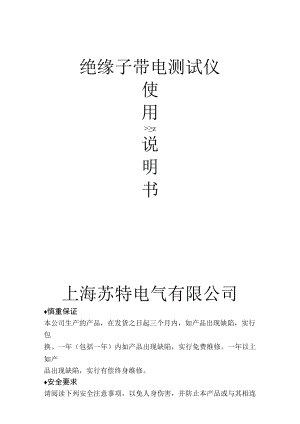

绝缘子带电测试仪.docx

绝缘子带电测试仪使用>z说明书上海苏特电气有限公司慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。一防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。一安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。小心:小心字句指出可能造成本产品或其它财产损坏的状况或做法。目录一、用途5二、特点5三、主要技术指标5四、外观示意图5五、使用方法6六、注意事项一、用途：本产品采用进口集成电路，根据部颁标准研制，是测量绝缘子的专用设备，处于国内领先水平。主要用于电力高压输电线路绝缘电阻的现场测试，以便及时更换绝缘电阻不符合要求的绝缘子，确保输电线的可靠安全运行。也可以作为绝缘电阻表使用。二、特点：1、本测试仪体积小、重量轻，外形尺寸43X90X120mm。2、高电压由电子电路形成，由电池供电，没有手摇发电机，一人操作即可。3、数字显示，测量准确、稳定、直观。三、主要技术指标：1、测量电压：约500OV直流2、量程范围：01999MQ3、分辩力：IMQ4、基本误差：±5%5、电源：一节9V层叠电池6、电源电流：约20mA7、环境温度：0C40°C8、环境湿度：85%RH四、外观示意图:五、使用方法：I、检查电压：在测量之前，可以先检查一下本测试仪内部的测量电压，以确定本测试仪是否正常。方法是：将“测试开关”拨到“×10V”,将“电源开关”拨到“开”，当“测试杆”都悬空时，“显示屏”的读数X10,就是本测试仪内部的测量电压。例：“显示屏”的读数为520,那么测试仪内部的测量电压就是5200V。2、调零：为了使测量的电阻值准确地显示出来，在测量之前，可以先调零。方法是：将“测试开关”拨到“MQ”,将两“测试杆”用导线短路，再将“电源开关”拨到“开”，“显示屏”的读数应为000,若不是000,可调整“调零口”，使之显示000。3、测试：首先将两“测试杆”拉起，将“测试开关”拨到“M”，再将“电源开关”拨到“开”，“显示屏”显示为1000,将两测试杆分别接触被测绝缘子两端金属部分，使之接触良好，“显示屏”即显示被测的绝缘子的绝缘电阻值，单位为“MQ”。显示若为1000,则说明被测的绝缘子的绝缘电阻值>2000M,说明绝缘子正常；如果“显示屏”显示的电阻值太小，说明绝缘子漏电或击穿，不能用。如果测试杆与绝缘子接触不良，也会显示1000,使用时应该注意。提示：本测试仪应在停电状态下检测绝缘子，在使用中，若已经知道测试仪正常，也不需要显示电阻的准确值，则不必检查电压和调零，可直接测试。若要测试较高处的绝缘子，可在“连杆固定板”上增加连杆。六、注意事项：1、为了使本测试仪的电池耐用，本测试仪采用了独特的升压方式，即晶体震荡，再通过特殊的频率脉冲分配电路，产生脉动脉冲信号，整流滤波后得到高压。此方法使得电池耗电量大为下降。其次，为了节省电池能量,将500OV直流高压的电源内阻设计为IoOoMQ。（优点：电池耐用。产生静态高压时，整机耗电量约为15mA,仅相当于一台小型半导体收音机的耗电量。在不经常使用时，一节9V层叠电池可使用两年。缺点：5000V直流电压容易受到外界环境的影响而改变，特别是环境湿度的影响。一般情况下，高压应在400OV至600OV之间。）2、“电源开关”打开后，不要用手直接接触“测试杆”，以免高压静电伤人。3、为避免使用后忘记关电源开关，本测试仪设有自动关机功能,关机时间约为10分钟。（自动关机后若要继续使用，将“电源开关”拨到“关”再拨到“开”。）4、当“显示屏”显示低电压时，应更换电池。
