综合管廊、隧道移动信号覆盖工程方案.docx

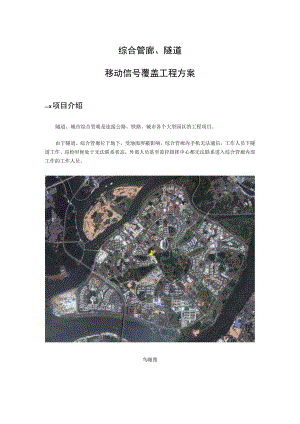

综合管廊、隧道移动信号覆盖工程方案X项目介绍隧道、城市综合管廊是连接公路、铁路、城市各个大型园区的工程项目。由于隧道、综合管廊位于地下，受地面屏蔽影响，综合管廊内手机无法通信，工作人员下隧道工作、巡检时候处于无法联系状态，外部人员甚至监控指挥中心都无法联系进入综合管廊内部工作的工作人员。鸟瞰图隧道综合管廊分布图（彩色区域）为了方便指挥中心与进管廊内部人员的联系，特作此方案，解决通信手机问题，提高工作效率、以便遇险情、常规巡检工作的联系。二、对应方案系统拓补图户外天线7(X)M户外天线700M700M7(M)M700M三、设计方案本系统主要由3大通信装置组成:信号采集与光转换、光传输重发站、覆盖天线（漏缆）。解决思路：先在户外采集优质信号源，经过转换后变成激光信号，通过单芯单模光纤传输至隧道内部，隧道内部再通过特定装置将光信号还原为手机信号，经过馈线等RF射频传输介质，最终由覆盖天线发出，从而覆盖隧道。本系统为可定制方案，涉及以下因素：。用户需求方面：工作人员携带的手机运营商有三种：中国移动、中国联通、中国电信。在预算成本允许下，优先考虑三网语音通话覆盖（数据上网不作要求）。预算成本方面：系统功能越简单，造价越便宜，但是要最少保证一个运营商的2G语音通话。运营商频段：移动2G4G:900MHZ/1800MHZ联通2G:1800MHZ联通4G:1800MHZ电信4G:1800MHZ:线损和频率不同频段馈线百米损耗对比见下表:a900MHz1900MHz2100MHz2400MHzIODttft11.217.518.1210VT懦我宣I7.310.310.812.139596110结论.频率越高，相同线型的百米掾耗越大；线型越粗，各频段的损耗差越小应尽量选用1/2,以上规格的相馈线频率越高、线损越大。运营商频段范围：8002700MH乙对此，各种频段的信号在通信馈线中的损耗率不一样，在相同长度的情况下，低频射频信号百米衰减率比高频射频信号的百米衰减率小，所以，低频信号的传输距离会高于高频信号的传输距离。以7/8同轴馈线为例：900MHZ的百米衰减率为3.9DB;而1800MHZ的衰减率为6.0DB.设计原则若是偏向于高性价比，建议采用单频、或较低频（1800MHZ以下）方根据需求，隧道内无需太大容量，不需要系统提供资源，中继基站某个扇区就行。四、SRF（HCG23射频通信模块）平台打造的通信系统系统平台主设备模块证书（工信部无线电管理局）inn具体部件的参考图片如下:中兴ZTE信号采集/发射器SRF光传输发射机光传输接收重发站RF射频通信馈线/泄漏电缆级联光纤中兴ZTE信号采集/发射器电力管廊的接收器户外接收器SRF（工业级防尘防水设计）（近端机、远端机）RF射频通信馈线、泄漏电缆普通卡具吊挂式防火卡具扎带式卡具漏缆及卡具（固定件）及漏缆实物图馈线连接器、漏缆连接器室外采集器的安装/覆盖信号场强检测/主设备的安装五、地下隧道移动通信覆盖的成功案例隧道手机信号覆盖工程项目成功案例客户名称W项目内容科翔路地下电力隧道（南方电网）萝岗区科翔路地下2公里隧道三网合一昌岗路地下电力隧道（南方电网）昌岗立交变电站900米隧道移动+联通泮塘地下电力隧道（南方电网）荔湾湖公园湖底下500米隧道移动+联通深圳秀丽地下隧道（南方电网）深圳南山区2.5公里凝移动+联通中铁十四局大源城轨斜井4分洞覆盖移动2G中国电建安徽长九矿山6公里隧道三网合一中交集团佛山分公司石湾地铁站盾构机开挖覆盖三网合一佛山松壁输电隧道佛山松理输电站700米隧道覆盖移动2G广州都联信息科技有限公司技术咨询：李振强联系方式：
