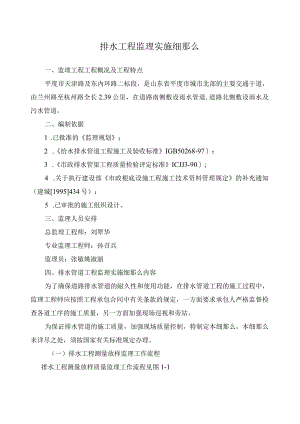

排水工程监理实施细那么一、监理工程工程概况及工程特点平度市天津路及东内环路二标段，是山东省平度市城市北部的主要交通干道，由兰州路至杭州路全长2.39公里，在道路南侧敷设雨水管道,道路北侧敷设雨水及污水管道。二、编制依据1 .已批准的监理规划；2 .给水排水管道工程施工及验收标准IGB50268-97）；3 .市政排水管渠工程质量检验评定标准ICJJ3-90）;4 .关于执行建设部市政根底设施工程施工技术资料管理规定的补充通知（建城1995434号）；5 .已审批的施工组织设计。三、监理人员安排总监理工程师：刘翠华专业监理工程师：孙召兵监理员：张敏姚淑丽四、排水管道工程监理实施细那么内容为了确保道路排水管道的耐久性和使用功能，在排水管道工程的施工过程中，监理工程师应按照工程承包合同中有关条款的规定，一方面要求承包人严格监督检查各道工序的施工质量，另一方面加强现场巡视和旁站。为保证排水管道的施工质量，加强现场质量控制，特制定本细那么。本细那么未详尽之处，须按国家有关标准规定办理。（一）排水工程测量放样监理工作流程排水工程测量放样质量监理工作流程见图1-1合格图1-1施工测量放样监理流程（二）排水管道沟槽开挖质量监理排水管道沟槽开挖是排水管道施工的重要环节。在测量放样准确的前提下，进行沟槽的开挖，其开挖的质量将直接影响管道埋设质量、施工进度及平安。1 .质量监理工作流程排水管道沟槽开挖施工质量监理工作流程见图l-2o不合格合格图1-2沟槽开挖施工质量监理工作流程2 .施工要求2.1 放坡沟槽开挖要求。施工单位应认真编制施工组织设计，着重根据当地的地形、地貌及地质条件，根据沟槽开挖的深度，采取合理的支撑系统及降水措施，防止沟槽基底隆起、管涌、边坡滑移和塌方等发生。考虑沟槽施工对环境的影响，确定沟槽开挖的断面形式。用机械挖槽须测管线地面高程。用人工挖槽须埋设坡度板：坡度板埋设的间距，排水管道宜为10米，其坡度板距槽底的高度不应大于3米。在挖槽见底前，在灌注碎根底前，管道铺设或砌筑前，应校测管道中心线及高程桩的高程。开槽应根据槽底宽度、槽的深度、槽层、边坡等因素确定。严禁靠墙壁堆土，以防倒塌。管道一侧预留工作宽度见下表。管道一侧的工作面宽度（mm）管道结构的外缘宽度Dl管道一侧的工作面宽度bl非金属管道金属管道Dl500400300500<Dl10005004001000<Dl15006006001500<Dl3000800800注：槽底需设排水沟时，工作面宽度bl应适当增加当地质条件良好、土质均匀，地下水位低于沟槽底面高程，且开挖深度在5m以内边坡不加支撑时，在设计无规定情况下，沟槽边坡最陡坡度应符合下表的规定。深度在5m以内的沟槽边坡的最陡坡度土的类别边坡坡度（高：宽）坡顶无荷载坡顶有静载坡顶有动载中密的砂土1：1.001：1.251：1.50中密的碎石类土（充填物为砂土）1：0.751：1.001：1.25硬塑的轻亚粘土1：0.671：0.751：1.00中密的碎石类土（充填物为亚粘土）1：0.501：0.671：0.75硬塑的亚粘土、粘土1：0.331：0.501：0.67老黄土1：0.101：0.251：0.33软土1经井点降水）1：1.002. 2列板支护沟槽开挖要求。横列板及竖列板的尺寸应有足够的强度及刚度。横列板放置要水平、板缝要严密、板头齐整，其放置深度要到达碎石根底面O挖土深度至1.2米时，必须撑好头挡板，一次撑板高度宜为0.60.8米。当沟槽宽度为3米以内时，撑柱套筒可使用63.5mm×6mm钢管。管节长度在2m以下时，铁撑柱水平间距不大于2.5米，管节长为2.5米时支撑水平距离应不大于3mO铁撑柱两头应水平，每层高度应一致，每块竖列板上支撑不应少于两只铁撑柱，上下两块竖列板应交错搭接。3.监理要点3.1 放坡沟槽施工质量监理要点。监理工程师应严格审查施工单位提交沟槽开挖施工组织设计，包括材料、机具、设备进场情况及人员配备情况等。监理工程师应复查沟槽开挖中线位置和沟槽高程。检查排水、雨、冬季施工措施落实情况。3. 2列板支护沟槽施工质量监理要点检查承包人的进场人员、机具、材料进场情况、现场施工条件、审批开工申请单。检测开挖断面、槽底高程、槽底坡度、槽底预留保护层厚度，检查边坡支护设施。撑柱的水平间距、垂直间距、头档撑柱、末道撑柱等位置要合理、标准。4. 质量标准沟槽开挖允许偏差及检验序号量测工程检查频率允许偏差(mm)检验方法范围点数1槽底高程两井间3点-30水准仪测量2槽底中线每侧宽度两井间6点不小于规定挂中心线用尺量3沟槽边坡两井间6点不陡于规定用坡度尺检验，每侧计3点4槽底土壤不得扰动，严禁超挖后用土回填；槽底应清理干净且不浸水(三)沟槽回填质量监理1 .质量监理工作流程沟槽回填质量监理工作流程不合格合格合格2 .监理要点2.1 不得带水回填，不得回填淤泥、腐殖土及有机土。2.2 检查每层回填土的密实度，是否认真做试验进行控制。2.3 检查管座税及接口抹带水泥砂浆强度是否满足设计要求，方可进行回填。3 .质量标准3.1 回填土时，槽内无积水。3.2 不得回填淤泥、腐殖土、冻土及有机物质。3.3 管顶50Omm内不得回填大于IOomm的石块、砖块等杂物。3.4回填土的压实度要求见下表。沟槽回填土质量标准序号项目压实度（%）（轻型击实试验）检验频率检验方法范围点数1胸腔局部>90两井之间每层一组（3点）用环刀法检验2管顶以上500mm>853管顶500mm以上至地面当年修路按路槽以下深度计0800mm高级路面次高级路面过渡式路面>98>95>92800-1500mm高级路面次高级路面过渡式路面>95>90>90>1500m高级路面次高级路面过渡式路面>95>90>85当年不修路或农田>85（四）排水管道根底施工质量监理1.质量监理工作流程排水管道根底施工质量监理工作流程不合格合格2.管基施工质量监理要点1 .1监理人员在管道砂垫层铺筑前，复核检查承包人有无超挖或扰动破坏槽底土壤，如发生超挖，严禁用土回填。2 .2监理员复测地基容许承载力，用环刀法复测地基压实度不得小于设计规定。2.3在施工过程中，监理员随机复测管道砂垫层的中心位置、高程、宽度、厚度等偏差是否控制在允许范围之内。（四）排水管道安装及接口质量监理1 .监理工程师根据承包人申报的下管安管准备工作、下管方案、平安措施审查、批示开工报告；制定下管监理工作细那么与质量标准；完工时，须监理工程师复核检查，质量合格后签认交工证书。2 .监理员在下管安管前，复核检查承包人的下管平安措施、沟槽的槽底、地基、边坡以及管材外观检查结果等是否符合设计规定；在安管过程中，监理员随机复测管线中线位置、高程，使其质量控制在允许偏差范围之内。3 .遵守平安规定，检查平安操作规程。4 ,沟槽检查：4.1 槽底：不应受水浸泡，杂物去除干净。4.2 地基：地基土壤如有被扰动或松软者，应处理，并不得在冻土上安管槽底高程及宽度：应符合挖槽质量标准。4.3 边坡：如有裂缝及坍塌危险者必须处理。5 .管材检验：检查管长、管辟厚、管子圆度、管身有无漏筋和强度;检测管材裂缝宽度、深度、管口残缺深度、长度和蜂窝麻面孔洞面积。是否在规定允许范围之内。6 .吊装：检查吊车行走路线是否符合平安操作规程要求，在架空输电线路下是否符合下管规定，应有专人指挥，统一明确的指挥信号、帮套管子时应找准重心、起吊平稳。人工下管时检查是否适用，是否符合平安操作规程。7 .稳管：用中线或边线法控制安管中心位置，安坡度板控制管道高程。在平基或垫层上稳管时，应用碎预制块或干净石子从两侧卡牢，防止移动;假设在土基上稳管时，一般挖弧形槽铺垫砂子，使管子与土基良好接触。稳管后，检测管道中心线及管内底高程，符合设计要求时，浇注管座。稳管必须牢固，管底不得出现倒坡。8 .监理工程师根据承包人申报的砂浆抹带接口施工方案和配合比、抗压强度等有关资料，审批开工报告，并确定质量标准；完工后经监理工程师复查，合格者签认交工证书。9 .监理员复核检测砂浆配合比、抗压强度，并催促承包人按操作规程进行分层抹带接口施工，具体要求抹第一层砂浆应在管缝居中，厚度为带厚的1/3,并压实与管粘结牢固，外表画线槽，待初凝后，抹第二层砂浆,用弧形抹子捋压成型，初凝后再赶光压实。10 .接口应外表平整，不得有间断、裂缝、空鼓和脱落现象；接口缝隙中严禁用砖头、石子嵌缝。11 .承插式密封圈连接是通过管道的插口端插入相邻管端的承口端构成的搭接连接，承口和插口管端间空隙用配套的橡胶密封圈密封。承插管的承应逆水流方向、插口应顺水流方向敷设。（五）检查井施工质量监理12 监理工程师根据设计规定和承包人申报开工的检查井施工工艺、施工方法与措施，以及砖砌的不同要求，审查批示承包人的开工申请，并制订检查井质量标准和监理工作实施细那么；当完工后，在承包人自检合格的根底上，再由监理工程师复核抽查合格时，签认交工证书。13 监理员在施工前应验看承包人自检材质结果，复核检验砂浆配合比、抗压强度等是否符合标准要求；施工过程中，监理员随机抽检检查井的井身尺寸、井底高程、勾缝规定和井盖安装等工程质量是否控制在允许偏差范围之内，发现问题随即令承包人返工重做直至合格为止。14 检查井要求结构和构件各局部尺寸和相互间位置准确；具有足够的稳定性、刚度和强度；预留管应封口抹平，对接入的支管应随砌随安。圆井掌握直径尺寸和收口规定，井盖安装按设计高程找平或与路面平齐。15 砖墙勾缝前检查砌体灰缝的搂接深度应符合要求，如有瞎缝应予凿开去除杂物，洒水湿润墙面；检查勾缝质量和凹缝是否符合规定；检查灰缝有无接茬、毛刺、等现象。16 井壁必须互相垂直，不得有通缝，必须保证灰缝饱满、平整，抹面压光，不得有空鼓、裂缝等现象；井内流槽应平顺、踏步安装牢固，位置准确，不得有建筑垃圾等杂物；井框、井盖必须完整无损，安装平稳、位置准确。（六）排水管道闭水试验质量监理1 .监理工程师根据承包人申报的闭水试验方案、措施审查承包人的闭水试验申请，并制定闭水试验监理工作细那么与合格标准；根据30分钟渗水量大小在允许范围之内，即认为合格。2 .监理员在闭水试验前，复查承包人对试验管段灌水浸泡24小时后进行；闭水试验的水位应在上游管道内顶以上两米，缺乏两米时灌至井口；对渗水量的测定不少于30分钟，不同管径应分别测定渗水量。3 .监理必须按试验步骤进行旁站。4 .管道闭水试验其表格记录应形成文件，作为隐蔽验收依据。5 .闭水试验合格后，方可进行回填土工序，否那么应进行整改。（七）监理验收时，应提交以下资料1 .水准点引测记录2 .施工放样记录3 .沟槽工序质量评定资料4 .沟槽回填工序质量评定资料5 隐蔽工程检查验收记录6 .高程测量记录7 .施工记录8 .管沟压实度检测记录9 .中间检查交接记
