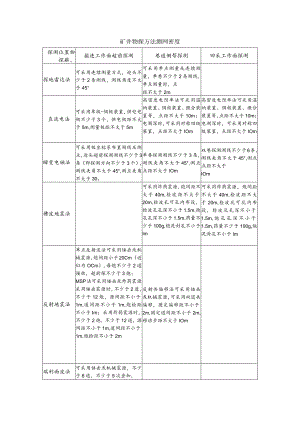

矿井物探方法测网密度.docx

矿井物探方法测网密度探测位置物探薪、掘进工作面超前探测巷道侧帮探测回采工作面探测探地雷达法可采用连续测量方式，迎头不少于2条测线，测线角度不大于45°可采用单点测量或连续测量，单巷不少于2条测线，单点测量时，点距不大于2m直流电法可采用单极-偶极装置，供电电极不少于3个，供电极距不大于5m,测量极距不大于5m高密度电阻率法可采用温纳装置、偶极装置、微分装置等，点距不大于10m；电测深时，可采用对称四级装置，点距不大于IOm高密度电阻率法可采用温纳装置、偶极装置、微分装置等，点距不大于10m；电测深时，可采用对称四级装置，点距不大于IOm瞬变电磁法可采用极坐标系布置测线及测点，迎头超前探测测线不少于3条（即探测方向不少于3个），测线夹角不大于45°,测点夹角不大于30。单巷探测测线不少于3条，测线夹角不大于45°,测点点距不大于IOm双巷探测测线不少于6条，测线夹角不大于45°,测点点距不大于IOm槽波地震法可采用炸药震源，炮间距不大于40m,检波距不大于20m,检波孔可孔内布设，检波孔孔深不小于1.5m,炮孔孔深不小于1.5m,药量不少于100g,炮泥封孔不小于Im可采用炸药震源，炮间距不大于40m,检波距不大于20m,检波孔可孔内布设，检波孔孔深不小于1.5m,炮孔孔深不小于1.5m,药量不少于100g,炮泥封孔不小于Im反射地震法单点反射波法可采用锤击或机械震源，炮间距小于20Cm（近似为OCm）,每炮不少于2道接收，超前探不少于3炮；MSP法可采用锤击或炸药震源，采用锤击震源时，不少于2道，不少于12炮，源间距不小于1m,道间距不小于1m,炮检距不小于Im；采用炸药震源时，不少于2炮，不少于12道，源间距不小于1m,道间距不小于1m,炮检距不小于2m反射共偏移法可采用锤击或机械震源，可采用双道共偏移，固定偏移距不小于2m,固定道间距不小于2m,移动步距不大于IOm瑞利面波法可采用锤击或机械震源，不少于6道，不少于5次叠加，位置物探3掘进工作面超前探测巷道侧帮探测回采工作面探测道间距不小于20cm,炮检距不小于50cm电磁波CT发射点距不大于50m,接收点距不大于10m,覆盖次数不少于3次地震波CT可采用炸药震源，炮间距不大于40m,检波距不大于20m,检波孔可孔内布设，覆盖次数不少于3次电阻率CT供电点距不大于50m,测量点距不大于10m,覆盖次数不少于3次
