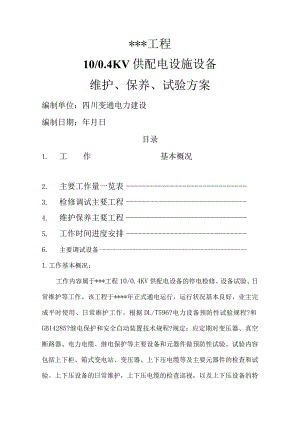

*工程10/0.4KV供配电设施设备维护、保养、试验方案编制单位：四川变通电力建设编制日期：年月日目录1. 工作基本概况2. 主要工作量一览表3. 检修调试主要工程4. 维护保养主要工程5. 工作时间进度安排6. 主要调试设备1.工作基本概况：工作内容属于*工程10/0.4KV供配电设备的停电检修、设备试验、日常维护等工作。该工程于*年正式通电运行，运行状况基本良好，业主完成平时使用、日常维护工作。根据DL/T596?电力设备预防性试验规程?和GB14285?继电保护和安全自动装置技术规程?规定：应定期对变压器、真空断路器、电力电缆、继电保护等主要设备和元器件做预防性试验。试验内容包括上下柜、箱式变电站、变压器、上下压电缆等及主要元器件的检查和试验。上下压设备的日常维护，上下压电缆的检查巡视，以及上下压设备的特殊巡视和维护保养。2.本工程主要工作量一览表序号电气设备名称单位数量1高压成套开关设备台2电力变压器台3高压电力电缆段4高压环网柜台5低压成套开关设备8微机保护装置综合测试项9直流屏及信号屏套3：成套设备调试的主要工程设备名称主要调试工程高压成套设备（中置及环网柜）1：工频耐压测试；2：五防闭锁测试；3：柜间联锁测试；4：电磁锁、继电器动作测试；5：机械操作性能测试；6：微机保护动作模拟试验；7：柜内各高压原件外观检查；8：柜内温控功能性检查；9：接地刀分合闸及指示状态检查；10:高压二次回路指示和动作检查；11：高压柜一次回路带电体的连续性检查。低压成套设备1：介电强度试验；2：保护电路连续性试验；3；机械操作测试；4：柜间联锁测试；5：补偿柜工频过电压动作试验；补偿柜模拟动作测试6：主要断路器电操机构分合测试；电力电缆1：电缆头外观检查；2：电缆绝缘电阻测试；3：电缆直流耐压及泄露电流测试；4;电缆接线端头的紧固性检查；5电缆头的温度检查；6：各段电缆直流电阻检查；7：电缆端头稳固性检查。微保测控装置1：模拟量准确度检查；2：保护功能检测（含电流速断过流保护测试、变压器保护测试、线路保护测试）；3：通讯功能检测真空断路器1：工频耐压测试；2：回路电阻测试；3：三一样期性检测；4：开关机械特性测试；5：触头开距及触合深度检测；6：梅花触头外观及颜色检查；7真空开关的储能和分合闸检查框架断路器1：灭弧栅检测；2：主触头磨损检测；3：保护控制单元参数模拟动作测试；4：开关机械动作特性测试；5：各框架开关的储能和分合闸性能试验高压负荷开关1：工频耐压测试；2：回路电阻测试；3：开关机械动作特性测试；4：机械操作试验电力变压器1：绝缘电阻测试；2：工频耐压测试；3：绕组直流电阻测试；4：温控系统测试；5：高温报警、超温调闸动作试验直流屏及信号屏1：开入量报警测试；2：双电源回路动作测试；3：高频直流模块参数试验；4;直流各配电回路的检查；5充电模块各性能的检查；6：监控模块性能的检查；7：绝缘电阻和绝缘强度的检查；8：直流屏系统通电的检查；9：电池性能的检查安全工器具验电笔、绝缘鞋、绝缘手套、令克棒的试验以上调试工程根据供电局要求，设备投运后，每2年做预防性试验。我公司出具试验报告。4：巡视检查及维护保养4.1日常巡视检查及维护保养（每季度一次）序号巡视检查工程频次备注1开关柜指示、带电显示器指示，仪表显示，分合闸位置指示等。每季度出具巡视检查单，并处理设备故障2检查柜内元件发热情况，有无异响、异味。每季度出具巡视检查单，并处理设备故障3柜体、母线槽是否过热、变形、沉降；螺栓是否紧固、松动、锈蚀；接地是否结实可靠。每季度出具巡视检查单，并处理设备故障4上下压开关及电缆头接触是否良好，有无过热或闪络现象；每季度出具巡视检查单，并处理设备故障5真空断路器灭弧室是否漏气，SF6断路器气体压力是否正常，绝缘隔板、绝缘支柱是否完好、每季度出具巡视检查单，并处理设备故障无闪络放电痕迹，整体温度、颜色是否正常。6变压器油温、颜色、声音是否正常，温控系统是否工作正常每季度出具巡视检查单，并处理设备故障7对设备进展螺栓紧固、除尘，保持设备内部清洁；配电房的安全防护措施检查。每季度业主确认4.2特殊巡视检查序号特殊巡视检查工程频次备注1夏、冬季节在接近和超过额定负荷时变压器、断路器的运行状况。冬季、夏季出具巡视检查单，并处理设备故障2重大异常天气，如雷雨、大雪等过后的故障处理恢复送电后不定3重大设备故障后的重点巡视及检查。不定4. 3成套设备的故障应急处理。我公司应业主要求，配合和指导业主处理配电设备的紧急、特殊故障的处理。以上工程，我公司负责按照时间要求，在业主方监视管理下进展定期的日常维护故障，并提供每季度的检查记录。在检查过程中和故障应急处理中所发生的元件、线缆更换、设施维护等费用由业主负责提供，由我公司进展故障处理。5.工作时间进度的安排5. 1需要定期维护处理的，在不影响停电的情况下；每个季度维护的在季度初月5前完成；5. 2预防性试验工作，每两年进展。具体时间根据业主协调停电时间进展，并提前1周告知我公司人员，我公司配备专业人员进场作业;5. 3需要停电的检修和维护，由业主协调好停电时间和范围。5. 4检修和试验时设置安全警示带，无关人员不得靠近。5. 5调试工作进展时要服从负责人的统一指挥，专人负责。5. 6在设备进展受电过程中要严格执行国家颁发的GB标准；通电阶段中，现场设备送电至下级配电箱，须业主人员到场自行送电。6. 主要调试设备：序号设备名称主要功能描述1绝缘电阻测试仪一二次回路的绝缘测试2低压耐压测试仪ET2627低压回路介电强度测试3高压耐压测试仪KZT-IO高压耐压测试4超轻型试验变压器YDO-25高压耐压测试5直流高压发生器ZGF-60直流泄露电流测试6开关综合特性测试仪GKC开关机械特性测试7继电保护测试仪K68微机保护参数测试、动作测试8回路电阻测试仪SH35-III电缆、变压器直流电阻的测试9接地电阻测试仪YESDO保护电路连续性测试10相序表、万用表、操作台等四川变通电力建设年月日
